В случае ТЕ– волн (Е₃₂ = 0) возможно существование волн при m = 0, n ¹ 0 или n = 0, m ¹ 0, т.к. линии электрического поля могут быть прямыми, начинающимися на противоположных стенках Р. (рис. 6, 7). Из волн TE₁₀ и ТЕ₁₁ как из ячеек, составляются все сложные типы ТЕ-волн (рис. 8).

Множитель е^{– gz} определяет изменения амплитуды и фазы волны при распространении её вдоль оси Р. При отсутствии потерь должна быть чисто мнимой величиной: g = ia, т. е.

. Это соответствует условию для частоты:

которое означает, что Р. пропускает без затухания только колебания с частотой выше некоторой граничной частоты w_гр ; ей соответствует критическая длина волны l_кр. Граничная частота w_гр тем выше, чем меньше а и b, т. е. размеры Р. При заданной рабочей частоте w нужны тем большие размеры Р. а и b, чем больше m и n, т. е. чем сложнее волна.

Длина волны в Р. Л оказывается большей, чем в свободном пространстве:

. (5)

Фазовая скорость распространения волны в Р. равна:

, (5a),

т. е. всегда больше скорости света и зависит от частоты колебаний. Это означает, что в Р. имеет место дисперсия волн, вносящая искажения в передаваемые сигналы тем больше, чем шире спектр их частот.

Затухание волны в Р. описывается вещественной частью комплексной постоянной распространения g = b + ia и объясняется в реальных Р. потерями в стенках и в заполняющем Р. диэлектрике. В «идеальных» (без потерь) Р., если w < w_гр, электромагнитное поле затухает без потерь энергии (за счёт полного отражения). В Р. можно работать только на одном первом типе волны, выбрав размеры Р. определённым образом (например, для прямоугольного Р. и волны H₁₀), выбрав величину а из соотношения a < l < 2а). Обычно берут а = 0,72 см, что даёт: а = 72 мм на l = 10 см; a = 23 мм на l = 3,2 см (см. табл.).

Совокупность двух классов волн магнитного и электрического типов в каждом Р. образует полную систему волн. Это означает, что в Р. могут распространяться электромагнитные поля только таких структур, которые могут быть представлены как результат суперпозиции воли магнитного и электрического типов.

Для Р. круглых сечений основным уравнением вместо (1) становится Бесселя уравнение с решениями в виде цилиндрических функций. В круглом Р. также можно выбрать диаметр Р. для работы только на одном первом типе волны (см. табл.). Однако не всегда первый тип волны оказывается наиболее удобным. Например, в силу осевой симметрии полей у волн ТМ₀₁ и TE₀₁ в круглом Р. (рис. 9, 10) эти волны применяют во вращающихся соединениях. На рис. 11 и 12 показаны структуры поля волн TM₁₁ и ТЕ₁₁ в круглом Р. Применение волн с относительно малым l_кр затруднительно, т.к. при обеспечении условий распространения для них одновременно в Р. будут распространяться и все предыдущие «ненужные» типы волн.

Критические длины волн Х для прямоугольных и круглых радиоволноводов

Тип волны	Прямоугольный волновод	Круглый волновод
TE10	TE20	TE10	TE11	TM01	TE21	TM11	TE01
lкр	2a	a	2b	3,41r	2,61r	2,06r	1,64r	1,64r

 Волна TE₀₁ в круглом Р. обладает тем исключительным свойством, что потери на стенках Р. непрерывно уменьшаются с укорочением l. Пользуясь этим, можно строить волноводные линии связи в диапазоне миллиметровых волн с ретрансляционными станциями через 50—60 км. По этим линиям можно передавать до 1500 телефонных и 100 телевизионных каналов. Основная трудность заключается в обеспечении необходимой «чистоты» поля волны ТЕ₀₁ по всей линии устранением др. типов волн, возникающих под воздействием различного рода неоднородностей. В Р. с потерями понятие резкой границы пропускания при w_гр теряет простой смысл. В Р. с потерями проходят волны (хотя и слабо) «за критической волной» l > l _кр, рассчитанной для Р. без потерь.

Для передачи сантиметровых и миллиметровых волн могут служить диэлектрические Р., где поверхностью раздела, направляющей волну, служит внутренняя поверхность диэлектрического стержня. Диэлектрические Р. чувствительны к внешним воздействиям и имеют дополнительные потери, связанные с просачиванием энергии за пределы Р., что затрудняет их практическое применение.

Р. с поверхностной волной представляют собой металлическую ленту или цилиндрический проводник, на которых располагаются ребристая структура или диэлектрическое покрытие (рис. 13). Вдоль такого Р. могут распространяться волны различных типов, например TM₁₀. Энергия поля сосредоточена в окружающем пространстве: радиус поля (расстояние, на котором поле ещё ощутимо) зависит от ширины ленты и её проводимости и быстро уменьшается с укорочением l. Р. с поверхностной волной обладают меньшим затуханием, чем металлические Р., проще по конструкции и позволяют передавать большие мощности в широком диапазоне частот. Недостатки этих Р. связаны с тем, что поле поверхностной волны окружает Р. снаружи: различные неоднородности (деформации Р., крепления, соединения, окружающие предметы) приводят к излучению, т. е. к потерям энергии. Несмотря на это, Р. с поверхностной волной применяются как направляющие системы и как излучающие элементы в антеннах дециметровых, сантиметровых и миллиметровых волн.

Применяются 3 способа возбуждения поля в Р.: линейным проводником с током (штырём), витком и через отверстие в боковой стенке или торце Р. Штырь располагают параллельно электрическим силовым линиям, плоскость витка — перпендикулярно магнитным силовым линиям. Щель или отверстие прорезают в металлической поверхности по ходу магнитных силовых линий на этой поверхности. При этом для большей связи элементы возбуждения располагают в пучностях электрического или магнитного поля (рис. 14).

Согласование отрезков Р. друг с другом и с нагрузкой осуществляется с помощью т. н. согласующих элементов (рис. 15) в виде комбинаций пассивных штырей, индуктивных или емкостных диафрагм, а также в виде плавных переходов с переменным сечением. Недостатком большинства согласующих устройств является их малая диапазонность: согласование удаётся обеспечить, как правило, в полосе частот 1—2% и только в некоторых случаях около 10—20% от w.

Практическое значение имеет вопрос о передаче по Р. больших мощностей. Р. с размерами сечения, соответствующими распространению волн только первого типа, может пропустить мощность лишь порядка 3—4 Мвт. Если же размеры сечения Р. при заданной длине волн взять большими, то в нём будут распространяться и высшие типы волн.

Лит.: Введенский Б. А., Аренберг А. Г., Радиоволноводы, ч. 1, М. — Л., 1946: Кисунько Г. В., Электродинамика полых систем, Л., 1949; Вайнштейн Л. А., Дифракция электромагнитных и звуковых волн на открытом конце волновода, М., 1953; Казначеев Ю. И., Широкополосная дальняя связь по волноводам, М., 1959; Коган Н. Л., Машковцев Б. М., Цибизов К. Н., Сложные волноводные системы, Л., 1963; Теория линий передачи сверхвысоких частот, пер. с англ., под ред. А. И. Шпунтова, ч. 1—2, М., 1951; Гуревич А. Г., Полые резонаторы и волноводы. Введение в теорию, М., 1952; Левин Л., Современная теория волноводов, пер. с англ., М., 1954; Ширман Я. Д., Радиоволною воды и объемные резонаторы, М., 1959; Вайнштеин Л. А., Электромагнитные волны, М., 1957; Каценеленбаум Б. З., Высокочастотная электродинамика, М., 1966; Лебедев И. В., Техника и приборы СВЧ, 2 изд., т. 1, 1970: Харвей А. Ф., Техника сверхвысоких частот, М., 1968; Фельдштейн А. Л. и др., Справочник по элементам волноводной техники, М., 1967.

И. В. Иванов.

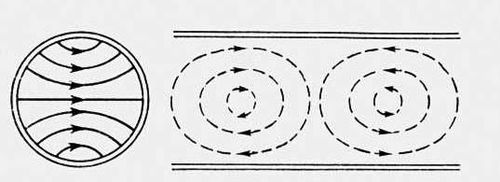

Рис. 12. Структура поля волны ТЕ₁₁ в круглом волноводе.

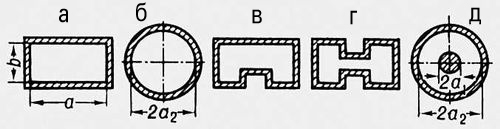

Рис. Формы поперечного сечения некоторых волноводов (а, б, в, г) и коаксиальной двухпроводной линии (д).

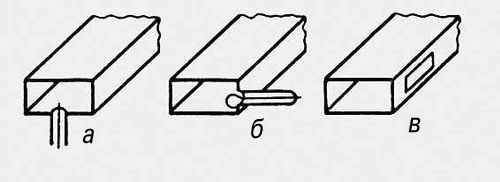

Рис. 14. Способы возбуждения волны ТЕ₁₀: а — штырём; б — витком; в — отверстием.

Рис. 4. Структура поля волны ТМ₁₁ в прямоугольном волноводе.
