При использовании для фокусировки рентгеновского излучения изогнутых монокристаллов, помимо геометрических искажений, на качество изображения влияют структурные несовершенства монокристаллов, а также конечная величина брэгговских углов дифракций (см. Дифракция рентгеновских лучей).

Отражательные рентгеновские микроскопы не получили широкого распространения из-за технических сложностей их изготовления и эксплуатации.

Проекционная Р. м. основана на принципе теневой проекции объекта в расходящемся пучке рентгеновских лучей, испускаемых «точечным» источником (рис. 2). Проекционные рентгеновские микроскопы состоят из сверхмикрофокусного источника рентгеновских лучей с фокусом 0,1—1 мкм в диаметре [например, специальная микрофокусная рентгеновская трубка или камера-обскура (диафрагма) в сочетании с обычной широкофокусной рентгеновской трубкой], камеры для размещения исследуемого объекта и регистрирующего устройства. Увеличение М в методе проекционной Р. м. определяется отношением расстояний от источника рентгеновского излучения до объекта (а) и до детектора (b): М = b/a (см. рис. 3).

Следовательно, объект должен находиться на малых расстояниях от источника рентгеновского излучения. Для этого фокус трубки располагается непосредственно на окне рентгеновской трубки либо на вершине иглы анода, помещенной вблизи окна трубки.

Линейное разрешение проекционных рентгеновских микроскопов достигает 0,1—0,5 мкм. Геометрическое разрешение определяется величиной нерезкости (полутени) края объекта P_r зависящей от размера источника рентгеновских лучей d и увеличения М: P_r = Md. Дифракционное разрешение зависит от дифракционной френелевской «бахромы» на крае: P_r = аl^1/2, где а — расстояние от источника до объекта. Поскольку а практически не может быть меньше 1 мкм, разрешение при l = 1

 составит 100

 (если размеры источника обеспечат такое же геометрическое разрешение). Контраст в изображении возникает благодаря различному поглощению рентгеновского излучения в областях объекта с различной плотностью или составом; чувствительность метода проекционной Р. м. определяется отличием коэффициентов поглощения рентгеновского излучения различными участками исследуемого объекта.

Проекционная Р. м. находит широкое применение для исследований микроскопического строения различных объектов: в медицине (рис. 4), в минералогии (рис. 5), в металловедении (рис. 6) и др. областях науки и техники. С помощью рентгеновского микроскопа можно оценивать качество окраски или тонких покрытий, оклейки или отделки миниатюрных изделий. Он позволяет получать микрорентгенографии биологических и ботанических срезов толщиной до 200 мкм. Его используют также для анализа смеси порошков лёгких и тяжёлых металлов, при изучении внутреннего строения объектов, непрозрачных для световых лучей и электронов. Исследуемые образцы при этом не надо помещать в вакуум, как в электронном микроскопе, они не подвергаются разрушающему действию электронов. Применение в рентгеновских микроскопах различных преобразователей рентгеновских изображений в видимые в сочетании с телевизионными системами позволяет осуществлять оперативный контроль объектов в научно-исследовательских и производственных условиях.

Лит.: Уманский Я. С., Рентгенография металлов и полупроводников, М., 1969; Ровинский Б. М., Лютцау В. Г., Камера-обскура для теневой рентгеновской микроскопии, «Изв. АН СССР. Сер. физическая», 1956, т. 20, № 7; Лютцау В. Г., Рентгеновская теневая микроскопия включений, неоднородности состава зерен и примесей по их границам, «Заводская лаборатория», 1959, т. 25,.№ 3; Cosslett V. Е., Nixon W. С., X-ray microscopy, Camb., 1960.

В. Г. Лютцау.

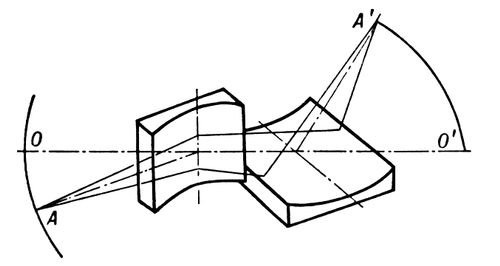

Рис. 1. Схема фокусировки рентгеновских лучей в отражательном рентгеновском микроскопе с 2 скрещенными зеркалами: OO' — оптическая ось системы; А — объект; A' — его изображение. Увеличение O'A'/OA.

Рис. 6а. Снимки микроструктуры сплава алюминия с 5% меди, полученные с помощью оптического микроскопа. Для сравнения сняты одни и те же участки сплава. Вверху и внизу представлены снимки одинаковых по составу сплавов, кристаллизовавшихся с разной скоростью охлаждения (вверху 180 град/мин, внизу 1 град/мин). На верхнем снимке увеличение в 2,5 раза больше, чем на нижнем.

Рис. 4. Рентгеновская микрофотография среза берцовой кости человека в месте перелома (по прошествии 28 дней после перелома). Видно клеточное строение костной ткани — остеоны и остеоциты (белые точки). Увеличено.

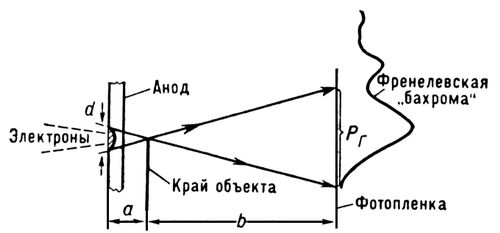

Рис. 3. Образование полутени Pr и дифракционной «бахромы» в проекционном рентгеновском микроскопе.

Рис. 5. Рентгеновская микрофотография железной руды: а — силикат железа; б — магнетит. Увеличено.

Рис. 6б. Снимки микроструктуры сплава алюминия с 5% меди, полученные с помощью рентгеновского микроскопа. Для сравнения сняты одни и те же участки сплава. Вверху и внизу представлены снимки одинаковых по составу сплавов, кристаллизовавшихся с разной скоростью охлаждения (вверху 180 град/мин, внизу 1 град/мин). Рентгеновская микроскопия выявляет более тонкое строение микрозёрен сплава (микродендриты — тёмные полосы, скопления атомов меди по границам субзёрен — светлые линии). На верхнем снимке увеличение в 2,5 раза больше, чем на нижнем.

Рис. 2. Схема проекционного рентгеновского микроскопа с использованием широкофокусной рентгеновской трубки и камеры-обскуры.

Рентгеновская спектроскопия

Рентге'новская спектроскопи'я, получение рентгеновских спектров испускания и поглощения и их применение к исследованию электронной энергетической структуры атомов, молекул и твёрдых тел. К Р. с. относят также рентгено-электронную спектроскопию, т. е. спектроскопию рентгеновских фото- и оже-электронов, исследование зависимости интенсивности тормозного и характеристического спектров от напряжения на рентгеновской трубке (метод изохромат), спектроскопию потенциалов возбуждения.

Рентгеновские спектры испускания получают либо бомбардировкой исследуемого вещества, служащего мишенью в рентгеновской трубке, ускоренными электронами (первичные спектры), либо облучением вещества первичными лучами (флуоресцентные спектры). Спектры испускания регистрируются рентгеновскими спектрометрами (см. Спектральная аппаратура рентгеновская). Их исследуют по зависимости интенсивности излучения от энергии рентгеновского фотона. Форма и положение рентгеновских спектров испускания дают сведения об энергетическом распределении плотности состояний валентных электронов, позволяют экспериментально выявить симметрию их волновых функций и их распределение между сильно связанными локализованными электронами атома и коллективизированными электронами твёрдого тела.

Рентгеновские спектры поглощения образуются при пропускании узкого участка спектра тормозного излучения через тонкий слой исследуемого вещества. Исследуя зависимость коэффициента поглощения рентгеновского излучения веществом от энергии рентгеновских фотонов, получают сведения об энергетическом распределении плотности свободных электронных состояний. Спектральные положения границы спектра поглощения и максимумов его тонкой структуры позволяют найти кратность зарядов ионов в соединениях (её можно определить во многих случаях и по смещениям основных линий спектра испускания). Р. с. даёт возможность также установить симметрию ближнего окружения атома, исследовать природу химической связи. Рентгеновские спектры, возникающие при бомбардировке атомов мишени тяжёлыми ионами высокой энергии, дают информацию о распределении излучающих атомов по кратности внутренних ионизаций. Рентгеноэлектронная спектроскопия находит применение для определения энергии внутренних уровней атомов, для химического анализа и определения валентных состояний атомов в химических соединениях.

Лит.: Блохин М. А., Физика рентгеновских лучей, М., 1957; Рентгеновские лучи, под ред. М. А. Блохина, М., 1960; Баринский Р. Л., Нефедов В. И., Рентгено-спектральное определение заряда атомов в молекулах, М., 1966; Зимкина Т. М., Фомичев В. А., Ультрамягкая рентгеновская спектроскопия, Л, 1971; Немошкаленко В. В., Рентгеновская эмиссионная спектроскопия металлов и сплавов, К., 1972; X-ray spectroscopy, ed. L. V. Azaroff, N. — Y., 1974.

  М. А. Блохин.
