Заметим, что для связывания объектной модели, созданной в PLATINUM Paradigm Plus с моделью данных не требуется дополнительных утилит. Версия Paradigm Plus 3.6, полностью интегрирована с ERwin.

5. Создание качественных отчетов с помощью RPTwin

5.1. Создание простейших отчетов в RPTwin

5.1.1. Создание нового отчета

RPTwin является специализированным генераторам отчетов, который позволяет создавать качественные отчеты по моделям процессов и данных. RPTwin входит в поставку как BPwin, так и ERwin. Функциональность RPTwin позволяет создавать не просто отчеты презентационного качества, что само по себе очень важно. Включение в RPTwin более 40 функций позволяет производить сложную обработку данных, получая при этом результат, который невозможно получить средствами ERwin или BPwin. Например, при оценке функциональной модели BPwin можно использовать средства стоимостного анализа (АВС) и свойства, определяемые пользователем (UDP) (см. гл. 1). По умолчанию общая стоимость процесса вычисляется как сумма стоимостей работ декомпозиции. В отличие от стоимостного анализа BPwin не может производить подсчет суммарного значения свойства UDP. Экспорт отчета по UDP в RPTwin позволяет создать отчет, включающий в себя сложную обработку данных, в том числе подсчет суммирующего значения UDP, среднего значения, максимального значения и т. д. и т. п.

После создания отчета в ERwin или BPwin и выбора RPTwin в качестве формата (Report Format) возникает диалог сохранения данных отчета, где необходимо указать имя файла. Все отчеты RPTwin создаются на основе файла данных отчета, который имеет расширение LWD. Запускается RPTwin и возникает диалог New Report (рис. 5.1). Новый отчет можно создать и непосредственно из среды RPTwin (меню File/New), при создании следует указать имя файла данных отчета (LWD).

Рис. 5.1. Диалог New Report

В диалоге New Report можно выбрать тип создаваемого отчета.

1. Quick Reports - создание простейших отчетов.

Columnar. Простой табличный отчет. RPTwin автоматически создает табличный отчет, включая в него все объекты файла данных. В дальнейшем табличный отчет можно редактировать, добавляя в него новые поля, формулы, группы и т. д.

Vertical. Простой вертикальный отчет, в котором данные располагаются вертикально, в одну колонку, одно поле под другим. RPTwin автоматически создает вертикальный отчет, включая в него все объекты файла данных.

Blank Report. Бланк. Создается пустой бланк отчета, в который не включаются данные. В дальнейшем в бланк отчета можно добавить в новые поля, формулы, группы и т. д.

2. Guided Reports - при выборе отчета Guided Reports возникает диалог Guided Report (рис. 5.2), в котором, начиная с простого отчета, можно шаг за шагом создать отчет с сортировкой, группировкой и сложным форматированием данных.

Group/Totals. Табличный отчет с автоматической группировкой и сортировкой данных. В отчет также включаются суммирующие значения.

Vertical. При создании отчета Vertical можно выбрать данные, которые должны быть включены в отчет, указать их порядок и сортировку.

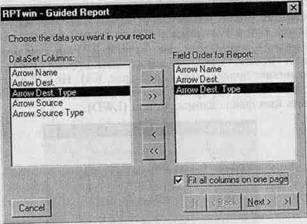

Рис. 5.2. Диалог Guided Report

5.1.2. Инструментальная среда RPTwin

После выбора типа отчета в диалоге New Report и задания необходимых опций отчет создается автоматически. Ниже будет описан интерфейс версии 3.02.

В окне RPTwin показывается окно DataSet Columns и шаблон отчета (рис. 5.3).

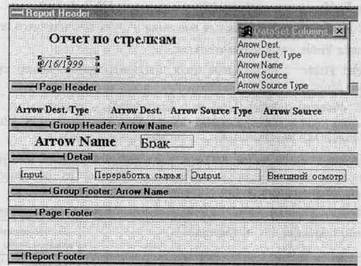

Рис. 5.3. Шаблон отчета

Шаблон отчета включает несколько секций:

Report Header - печатается единожцы в начале отчета. В примере на рис. 5.3 в этой секции расположены текстовое поле "Отчет по стрелкам" и дата отчета;

Page Header– печатается в верхней части каждой страницы. В примере на рис. 5.3 в этой секции расположены текстовые поля - заголовки колонок;

Group Header - печатается в начале каждой группы. В примере отчет сгруппирован по имени стрелки. Секция Group Header содержит текстовое поле Arrow Name и поле данных - имя стрелки (Arrow Name);

Detail - печатается для каждой строчки набора данных (файл .LWD). В примере содержит поля набора данных отчета по стрелкам;

Group Footer– печатается в конце каждой группы. Обычно в этой секции располагаются суммирующие по группе значения;

Page Footer - печатается в нижней части каждой страницы. Может, например, содержать номер страницы;

Report Footer - печатается единожды в начале отчета. Обычно в этой секции располагаются суммирующие по отчету значения.

В секциях отчета могут располагаться следующие элементы:

Data Fields - поля, отображающие данные из.Ь\УО-файла;

Text Fields - используются для внесения в отчет поясняющего текста;

Formula Fields - вычисляемые поля;

Special Fields– специальные поля, например время, номер страницы, номер записи и т. д.;

OLE объекты (Object Link and Embedding) - специальные объекты (обычно графические, связываемые с OLE-серверами (PC Paintbrush, MS Excel, MS Word и т. д.).

В верхней части окна RPTwin располагается панель инструментов. Функциональность панели инструментов доступна из основного меню RPTwin и показана в таб.5.1.

Таблица 5.1. Описание элементов управления основной панели инструментов RPTwin

Элементы управления	Описание	Соответствующие пункты меню
Создать новый отчет	File/New
Открыть отчет	File/Open
Сохранить отчет	File/Save
Напечатать отчет	File/Print
Просмотр отчета	File/Print Preview
Привязка объектов отчета к сетке (Snap to Grid)	Layout/Snap to Grid
Выбор стиля шрифта
Выбор типа и размера шрифта
	Форматирование поля
