Number;
Text;
Date;
Time;
Datetime.
Если возвращаемое значение формулы - строка, то в некоторых случаях при несоответствии типов RPTwin не выдает ошибки, а конвертирует операнды в соответствующий тип. Например, выражение "3&5" будет выполнено без ошибки. Число 3 конвертируется в строку "З", 5 - в "5", результатом выполнения формулы будет строка "35".
Если возвращаемое значение имеет тип Time, в качестве операнда можно использовать Datetime. Если возвращаемое значение имеет тип Datetime, в качестве операнда можно использовать Time, при этом в качестве даты используется 1 января 0001 года.
Арифметические операторы могут использоваться только с числами. Если возвращаемое значение - число, автоматически конвертация типов не производится. Для конвертации типов в этом случае следует явно использовать функции конвертации (см. табл. 5.3).
Учитывать типы данных необходимо также, если поля или константы используются в качестве аргументов функций. Список функций с указанием типов аргументов приведен в табл. 5.3.
5.3.2. Функции RPTwin
Функции RPTwin позволяют производить сложные вычисления и обработку данных отчета. Так же как и операторы, функции возвращают значение определенного типа. Для внесения функции в формулу можно дважды щелкнуть по функции в списке Functions диалога Formula Editor.
Агрегативные функции позволяют производить вычисления по нескольким строкам
RPTwin является двухпроходным (Two-Pass, другой термин - Look-Ahead) генератором отчетов. Это означает, что отчет выполняется в два этапа. На первом этапе просматриваются все данные и вычисляются значения функций. На втором этапе происходит непосредственно процесс печати или вывода на экран в режиме предварительного просмотра. Поэтому значения агрегативных функций Sum, Avg, Min, Мах, Count будут вычисляться одинаково, независимо от того, расположены ли они в секции Footer или Header.
Полный список функций RPTwin (версии 3.02) приведен в табл. 5.3.
Таблица 5.3. Функции RPTwin
| Функция | Возвращаемое значение |
| Abs(number) | Абсолютное значение аргумента |
| Age(date) | Полное число лет от даты аргумента до сегодняшнего числа |
| Avg(numbcr) | Среднее значение аргумента по строкам (контекстно) |
| Cos(number) | Косинус аргумента |
| Count | Количество строк (контекстно) |
| DateQ | Дата выполнения отчета |
| DateTime | Дата и время выполнения отчета |
| DayName(date) | Наименование дня даты недели аргумента (по-английски), например "Saturday" |
| DayNameAbr(date) | Сокращенное наименование дня недели даты аргумента (по-английски), например "Sat" |
| DayOfMonth(date) | Число - день месяца даты аргумента |
| DayOfWeek(date) | Число - день недели даты аргумента, например воскресенье - 1, суббота - 7 |
| DayOfYear(date) | Число - день года |
| DayBetween(datel, date2) | Число - количество дней между двумя датами аргументов |
| GroupAvg(number) | Среднее значение аргумента по группе |
| GroupCount(number) | Количество строк в группе |
| GroupMax(number) | Максимальное значение аргумента по группе |
| GroupMin(number) | Минимальное значение аргумента по группе |
| GroupSum(number) | Сумма аргумента по группе |
| Hour(time) | Часы (0-23) даты аргумента |
| If test Then value 1 [Else value2\ | Условный оператор. Test - логический предикат, принимающий значение "Истина" или "Ложь". Если Test = "Истина", выполняется выражение value 1, если "Ложь" - value2 |
| InitCap(text) | Текст аргумента, все символы которого в нижнем регистре, за исключением первых символов слов, например InitCap("aRRoW naMe") возвращает "Arrow Name" |
| Lcase(text) | Текст аргумента, все символы которого в нижнем регистре |
| Leftftext, number) | Первые символы слева текста первого аргумента. Количество символов указывается во втором аргументе |
| LTrim(text) | Текст аргумента без символов пробела слева (если таковые имелись) |
| MakeDate(MM,DD,YY) | Дата, сгенерированная по трем числам, например MakeDate(l,2,1999) возвращает 2 января 1999 года |
| MakeMoney(number) | Тип money, конвертированный из аргумента number |
| MakeTime(HH,MI,SS) | Время, сгенерированное по трем числам - часы, минуты, секунды |
| Max(number) | Максимальное значение аргумента по строкам (контекстно) |
| Mid(text, number 1, number2) | Подстрока первого аргумента, начиная с позиции numberi и включая number2 символов |
| Min(number) | Минимальное значение аргумента по строкам (контекстно) |
| Minite(time) | Количество минут времени аргумента (0-59) |
| Mod(numberl,number2) | Остаток от деления первого аргумента на второй, например Mod(7,3) возвращает 1 |
| Month(date) | Порядковый номер месяца даты аргумента (1-12) |
| MonthName(date) | Наименование месяца даты аргумента (по-английски), например "April" |
| MonthNameAbr(date) | Сокращенное наименование месяца даты аргумента (по-английски), например "Арг" |
| PageNum | Номер страницы |
| Quarter(date) | Квартал даты аргумента (1 -4) |
| RecNum | Номер строки отчета |
| Replace(mainText, oldText, newText) | Замена символов в строке mainText - старого фрагмента oldText на новый newText |
| ReportAvg(number) | Среднее значение аргумента по отчету |
| ReportCount(number) | Количество строк в отчете |
| ReportCumAvg(number) | Среднее значение аргумента, вычисляемое контекстно. Если ReportCumAvg расположена в секции Detail, функция будет возвращать среднее значение аргумента всех вышестоящих строк отчета |
| ReportCumMax(number) | Максимальное значение аргумента, вычисляемое контекстно. Вычисляется аналогично ReportCumAvg |
| ReportCumMin(number) | Минимальное значение аргумента, вычисляемое контекстно. Вычисляется аналогично ReportCumAvg |
| ReportCumSum(number) | Сумма аргумента, вычисляемая контекстно. Вычисляется аналогично ReportCumAvg |
| ReportMax(number) | Максимальное значение аргумента по отчету |
| ReportMin(number) | Минимальное значение аргумента по отчету |
| ReportSum(number) | Сумма аргумента по отчету |
| Right(mainText, number) | Первые символы справа текста первого аргумента. Количество символов указывается во втором аргументе |
| Round(numberTo Round, precisionNumber) | Округленное значение первого аргумента. Во втором аргументе указывается точность округления, например Round(12345,500) возвращает 12500 |
| RTrim(text) | Текст аргумента без символов пробела справа (если таковые имелись) |
| Second(time) | Количество секунд времени аргумента (0-59) |
| Sign(number) | 1, если аргумент положительный, 0, если равен нулю и -1, если аргумент отрицательный |
| Sin(number) | Синус аргумента |
| Sum(number) | Сумма значений аргумента по строкам (контекстно) |
| Tan(number) | Тангенс аргумента |
| Time | Текущее время |
| ToDate(text, fonnat) | Дата, конвертированная из текстовой строки. Второй аргумент указывает формат даты |
| ToNumber(text) | Число, конвертированное из текстовой строки |
| ToText(date, foirnat) | Текст, конвертированный из даты. Второй аргумент указывает формат даты |
| Trim(text) | Текст аргумента без "лишних" символов пробела. Удаляются пробелы перед строкой и после строки аргумента; если пробелов подряд более двух, оставляется только один |
| Trunc(number, precision) | Округленный первый аргумент с отбрасыванием остатка. Во втором аргументе указывается точность округления |
| Ucase(text) | Текст аргумента, все символы которого в верхнем регистре |
| Week(date) | Порядковый номер недели (в году) даты аргумента (1-54) |
| Year(date) | Год даты аргумента |
| YearsBetween(datel, date2) | Количество лет между датами первого и второго аргумента |
5.3.3. Использование формул RPTwin
Рассмотрим построение отчета RPTwin по модели процессов, изображенной на рис. 5.11. Модель описывает процесс изготовления изделия и имеет три уровня декомпозиции. В ней описаны следующие свойства, определяемые пользователем (UDP):
уровень декомпозиции (Integer List, допустимые значения в модели;
потребление электроэнергии, кВт-ч (Real Number);
потребление воды, т (Real Number).
Контекстной работе ("Изготовление изделия") присвоено значение UDP "Уровень декомпозиции", равное 0, работам на диаграмме декомпозиции контекста -1 и работам на диаграммах декомпозиции нижнего уровня -2. Значения свойств "Потребление электроэнергии, кВт-ч" и "Потребление воды, т" присвоены только работам на диаграммах декомпозиции нижнего уровня.
Создание UDP в BPwin и присвоение значений работам подробно описано в 1.4.
Рис. 5.11. Дерево узлов модели процессов
Непосредственно в среде BPwin невозможно оценить количество ресурсов (электроэнергия и вода), необходимых для производства изделия, поскольку невозможно производить арифметические операции с UDP. В отчете Diagram Object Report, фрагмент которого приведен на рис. 5.12, можно получить только список работ с указанием их UDP, но невозможно отфильтровать работы и произвести расчеты суммарных значений необходимых для производства изделия ресурсов.

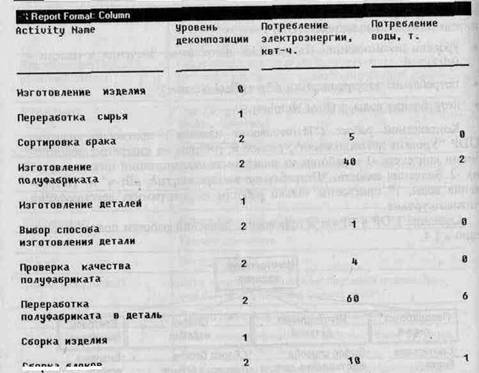

Рис. 5.12. Отчет по UDP (Diagram Object Report), полученный средствами BPwin
Создать отчет со сложной обработкой данных возможно только средствами- RPTwin. Для создания такого отчета необходимо в диалоге настройки отчета Diagram Object Report (см. рис. 1.48) в качестве формата отчета указать RPTwin, после чего щелкнуть по кнопке Report. В появившемся диалоге сохранения файла следует указать имя файла данных отчета (.LWD). После этого автоматически запускается RPTwin и появляется диалог New Report. В диалоге New Report в качестве типа создаваемого отчета следует указать Columnar. Создается шаблон отчета, включающий в себя все колонки файла набора данных отчета (рис. 5.13).

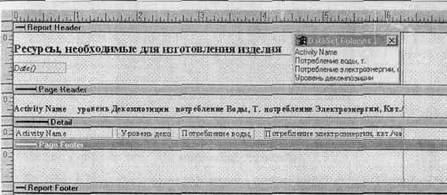

Рис. 5.13. Шаблон отчета "Ресурсы, необходимые для изготовления изделия "
Фрагмент отчета (режим предварительного просмотра) представлен на рис. 5.14.
Ресурсы, необходимые для изготовления изделия

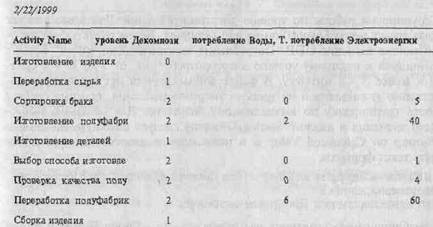

Рис. 5.14. Отчет "Ресурсы, необходимые для изготовления изделия"
Этот отчет не включает суммирующие данные и несет ту же информацию, что и отчет на рис. 5.12. Для того, чтобы он действительно помог анализировать необходимые ресурсы, его следует модифицировать.
Поскольку UDP, определяющие потребление ресурсов, заданы только для работ нижнего уровня декомпозиции, можно оставить в отчете только эти работы. Для установки фильтра в среде RPTwin нужно выбрать пункт меню Options/Filter. В диалоге Filter (рис. 5.15) следует выбрать опцию Include и щелкнуть по кнопке Formula Editor.
Рис. 5.15. Диалог Filter
В диалоге Formula Editor нужно создать формулу
