Бронеколлекция 1996 № 03 (6) Советские тяжелые послевоенные танки

Фото из коллекции Н.Гаврилкина

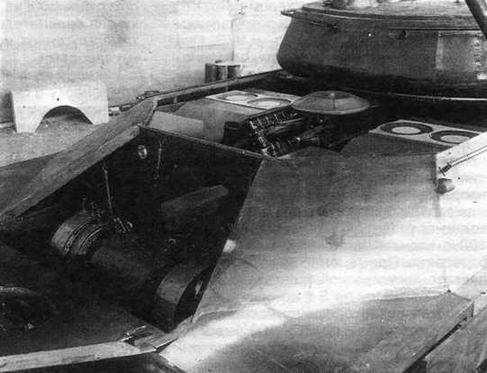

Кормовая часть деревянной модели: слева —с закрытыми крышками моторно-трансмиссионного отделения, справа — с открытыми. Внутри деревянного корпуса скомпонованы реальные агрегаты: двигатель и электротрансмиссия.

Фото из коллекции М.Коломийца

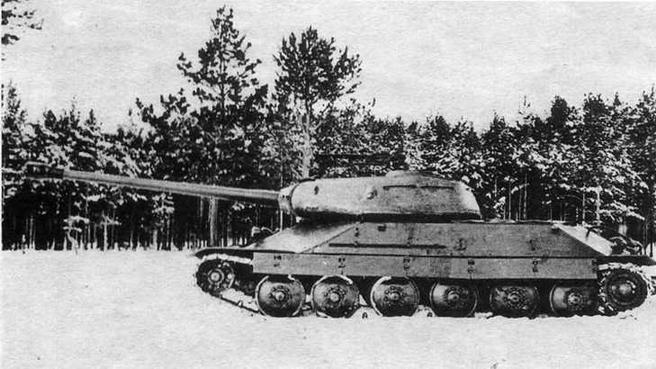

Танк ИС-6 с механической трансмиссией во время испытаний.

Фото из коллекции М.Барятинского

Фото из коллекции М.Павлова

По огневой мощи танк ИС-6 не превосходил танки ИС-2, ИС-3 и ИС-4. Его броневая защита была лучше танков ИС-2 и ИС-3, но несколько уступала ИС-4. Установка электротрансмиссии облегчала управление танком и должна была способствовать повышению его маневренных качеств. Однако этого не произошло вследствие большой массы как самого танка, так и электротрансмиссии, а также из-за низкой надежности последней. Что касается варианта танка ИС-6 с механической трансмиссией, то за исключением броневой защиты он вообще не имел никаких преимуществ перед другими тяжелыми танками.

ИС-7

В конце 1944 года в конструкторском бюро Опытного завода № 100 приступили к эскизным проработкам нового тяжелого танка. Предполагалось, что эта машина воплотит в себе весь опыт, накопленный при конструировании, эксплуатации и боевом применении тяжелых танков в годы войны. Не найдя поддержки у наркома танковой промышленности В.А.Малышева, директор и главный конструктор завода Ж.Я.Котин обратился за помощью к шефу НКВД Л.П.Берии. Последний оказал необходимое содействие, и в начале 1945 года полным ходом начались проектные работы над несколькими вариантами танка — объектами 257, 258 и 259. В основном они различались типом силовой установки и трансмиссией (электрическая или механическая).

Летом 1945 года в Ленинграде началось проектирование объекта 260, получившего индекс ИС-7. Для его детальной проработки было создано несколько узкоспециализированных групп, руководителями которых назначили опытных инженеров, имевших большой опыт в создании тяжелых танков.

Рабочие чертежи новой машины были выполнены в крайне сжатые сроки, уже 9 сентября 1945 года их подписал главный конструктор Ж.Я.Котин.

ИС-7 значительно отличался от других машин, разработанных кировцами в годы войны. Корпус танка был спроектирован с большими углами наклона броневых листов. Лобовая часть — трехгранная, по типу ИС-3, но не так сильно выступающая вперед. В качестве силовой установки планировалось использование блока из двух дизелей В-16 общей мощностью 1200 л.с. Электрическая трансмиссия была аналогична установленной на танке ИС-6. Топливные баки располагались в подмоторном фундаменте, где за счет скошенных внутрь бортовых листов корпуса образовалось пустое пространство. Вооружение ИС-7, состоявшее из 130-мм пушки С-26, трех пулеметов ДТ и двух 14,5-мм пулеметов Владимирова (КПВ), размещалось в литой башне приплюснутой формы. Несмотря на большую массу — 65 т, машина получилась очень компактной. Был построен деревянный макет танка в натуральную величину.

В 1946 году началось проектирование другого варианта, имевшего тот же заводской индекс — 260.

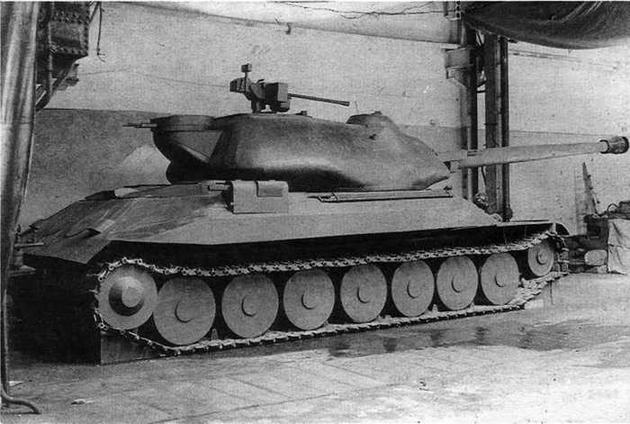

Деревянная модель танка ИС-7 в натуральную величину. 1946 год.

Фото из коллекции М.Коломийца

Представители ГБТУ и руководство Кировского завода осматривают опытный образец 1946 года.

Фото из коллекции П.Липатова

Во второй половине 1946 года по чертежам конструкторского отдела танкового производства в цехах Кировского завода и филиала завода № 100 были изготовлены два опытных образца объекта 260. Первый из них собрали 8 сентября 1946 года, прошел до конца года на ходовых испытаниях 1000 км и по их результатам отвечал основным тактико-техническим требованиям. Была достигнута максимальная скорость 60 км/ч, средняя скорость по разбитой булыжной дороге составила 32 км/ч. Второй образец был собран 25 декабря 1946 года и прошел на ходовых испытаниях 45 км.

В процессе конструирования нового танка было выполнено около 1500 рабочих чертежей, внедрено в проект более 25 решений, ранее не встречавшихся в танкостроении, к разработкам и консультациям привлекались более 20 институтов и научных учреждений.

В связи с отсутствием танкового мотора мощностью 1200 л.с. предполагалось установить в ИС-7 спаренную установку двух дизелей В-16 завода № 77. Одновременно Министерство транспортного машиностроения СССР (Минтрансмаш) поручило заводу № 800 изготовить двигатель, необходимый для этого танка. Завод задания не выполнил, а спаренная установка завода № 77 опоздала к срокам, утвержденным Минтрансмашем. Кроме того, она не была отработана и испытана заводом-изготовителем. Испытания и доводка проводились филиалом завода № 100 и выявили ее полную конструктивную непригодность. Не имея необходимого двигателя, но стремясь выполнить в срок правительственное задание, Кировский завод совместно с заводом № 500 Минавиапрома приступил к созданию танкового дизеля ТД-30 на базе авиационного АЧ-300. В результате на двух первых образцах ИС-7 установили двигатели ТД-30, которые показали в процессе испытаний свою пригодность для работы в танке, но из-за плохой сборки требовали доводки.

При работе над силовой установкой был частично внедрен, а частично опробован в лабораторных условиях целый ряд новшеств:

— мягкие резиновые топливные баки общей емкостью 800 л;

— противопожарное оборудование с автоматическими термозамыкателями, срабатывавшими при t = 100—110° С;

— эжекционная система охлаждения двигателя. Трансмиссия танка была спроектирована в двух вариантах.

Первый, изготовленный и испытанный в ИС-7, имел шестиступенчатую КП с кареточным переключением и синхронизаторами. Механизм поворота — планетарный, двухступенчатый. Управление имело гидравлические сервоприводы. При испытаниях трансмиссия показала хорошие тяговые качества, обеспечив высокие средние скорости танка.

Второй вариант механической трансмиссии был разработан совместно с МВТУ имени Н.Э.Баумана. Трансмиссия — планетарная, 8-ступенчатая, с механизмом поворота типа ЗК. Управление танком облегчалось гидравлическими сервоприводами с перспективным выбором передач.

При разработке ходовой части конструкторским отделом был спроектирован ряд вариантов подвесок, изготовленных и подвергнутых лабораторно-ходовым испытаниям на серийных танках и на первом опытном танке ИС-7. На их основании были разработаны окончательные рабочие чертежи всей ходовой части.

Впервые в отечественном танкостроении были применены гусеницы с резино-металлическим шарниром (или, как тогда говорили, с сайлент-блоком), гидравлические амортизаторы двухстороннего действия, опорные катки с внутренней амортизацией, работающие при больших нагрузках, пучковые торсионы.

На танке установили 130-мм пушку С-26 с новым щелевым дульным тормозом. Высокая скорострельность (6—8 выстр./мин) обеспечивалась применением механизма заряжания. На ИС-7 размещалось 7 пулеметов: один — 14,5-мм и шесть 7,62-мм. Силами лаборатории Отдела главного конструктора Кировского завода был изготовлен дистанционный синхронно-следящий электропривод пулеметной установки с использованием отдельных элементов аппаратуры с иностранной техники. Изготовленный образец турельной установки двух 7,62-мм пулеметов был смонтирован на корме башни опытного танка и прошел испытания, обеспечив высокую маневренность пулеметного огня.

Кроме двух опытных танков, собранных на Кировском заводе и проходивших ходовые испытания в конце 1946 —начале 1947 годов, на Ижорском заводе изготовили еще два броневых корпуса и две башни. Эти корпуса и башни испытывались обстрелом из орудий калибра 88, 122 и 128 мм на НИБТПолигоне ГАБ- ТУ в Кубинке. Результаты испытаний легли в основу окончательного варианта бронирования нового танка.

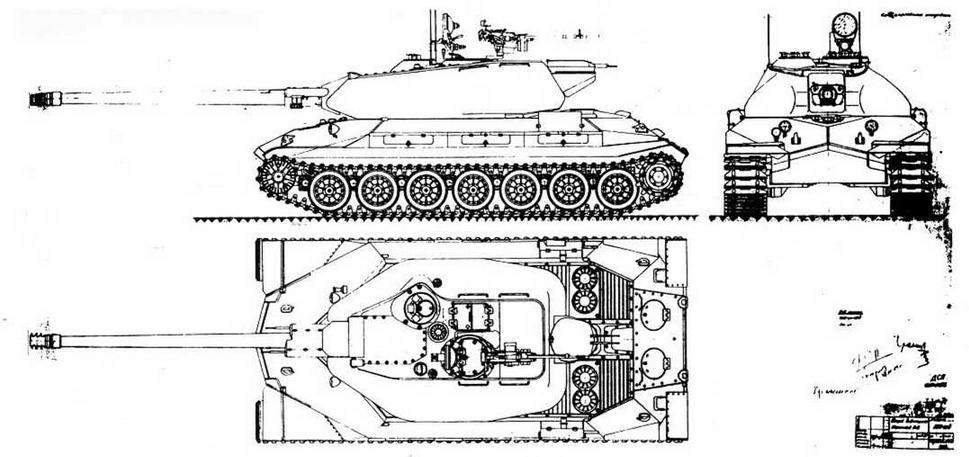

Чертеж общего вида объекта 260. 1946 год.

В течение 1947 года в КБ Кировского завода шла интенсивная работа по созданию проекта улучшенного варианта танка ИС-7. Проект многое сохранил от своего предшественника, но вместе с тем в него было внесено немало существенных изменений. Корпус стал немного шире, а башня — более приплюснутой. ИС-7 получил гнутые борта корпуса, предложенные конструктором Г.Н.Москвиным. Было усилено вооружение — машина получила новую 130-мм пушку С-70 с длиной ствола 54 калибра. Ее снаряд массой 33,4 кг покидал ствол с начальной скоростью 900 м/с. Новинкой для своего времени стала система управления огнем.
