Броненосцы типа «Екатерина II»

В задании говорилось, что «для однообразия и простоты Кораблестроительное отделение предлагает вес корпуса принять в 0,38 от водоизмещения без брони, а при расчете веса машин следует принимать не менее 7 сил на тонну».

На составление эскизных чертежей отводилось всего шесть дней. В результате этого 6 сентября 1882 г. в МТК поступило 11 проектов.

Несомненно, самым оригинальным и сильным являлся проект Э. В. Гуляева. Его броненосец имел развитую систему противоминной защиты, благодаря чему ширина корпуса достигала 47,2 м. Это позволяло иметь устойчивую артиллерийскую платформу, на которой разместили шесть 381 — мм орудий (два в носовой установке и четыре по бортам — одно в каземате, другое над ним на палубе в отдельной установке) и шесть 152-мм орудий.

В нос стреляли все шесть орудий, а общий вес носового залпа достигал рекордной величины — 4128 кг.

Инженеры Глазырин и Левицкий разместили 381-мм орудия по диагонали у бортов подобно тому, как это было на «Дуилио» и «Инфлексибле». В проектах Торопова и Арцеулова по одному орудию стояло в носу, корме и диагонально у бортов. В практике кораблестроения подобное расположение главного калибра стали применять лишь спустя двадцать пять лет на первых английских и германских линейных крейсерах.

В проекте инженера Субботина три орудия располагались в треугольном бруствере (два в носу и одно в корме).

Только в проектах инженеров Грехнева и Леонтьева орудия устанавливались «классическим» образом, то есть по два в носу и корме и по три (152-мм) с каждого борта в каземате подобно тому, как это сделали на строившихся в Англии броненосцах типа «Колингвуд».

В остальных проектах орудия главного калибра не имели своей отдельной броневой защиты, а располагались за броней брустверов различной формы.

Но все эти проекты под 15-дюймовое орудие длиной 11,4 м (вес снаряда 671 кг, заряда 340 кг) так и остались на бумаге. Артиллерийский отдел МТК считал нереальным изготовление такого ствола в обозримое время. Основным калибром для флота на долгое время остался калибр в 12 дюймов.

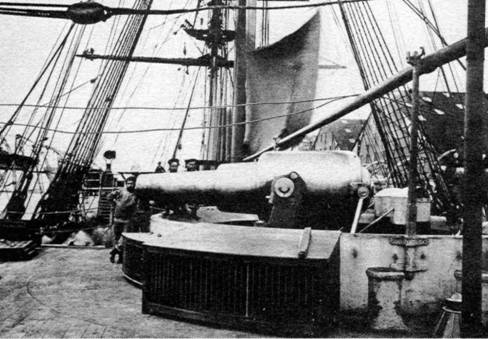

280-мм 25-тонное орудие броненосца «Тамерер» в поднятом положении.

Эти сведения оказались весьма своевременными, так как в будущие задачи проектируемых кораблей входила и возможность подавления береговых батарей Босфора перед высадкой десанта. Поэтому МТК рассмотрел целесообразность замены башен барбетными установками со снижающимися станками под 305-мм орудия, подобными станкам, которые были на «Тамерере».

Согласно данным, представленным артиллерийским отделом Комитета, под новые орудия, проектируемые для броненосцев, потребовались барбетные установки диаметром 12,2 м, общим весом с гидравлическими механизмами 490 тонн.

Экономия веса в этом случае позволяла разместить на батарейной палубе несколько 229-мм орудий.

Незадолго до этого контр-адмирал А. А. Пещуров настоял на увеличении автономности с четырех до шести суток. «Здешним броненосцам придется действовать вдали от единственного укрытого порта Севастополь, и такой запас топлива совершенно недостаточен, так как две трети его уйдет на переход к вероятному месту действия и обратно. Свободным останутся только одни сутки, чего будет недостаточно,»- писал он в МТК. Поэтому А. А. Пещуров просил увеличить и ширину кораблей с 17,7 м до 18,9 м. «Хороший запас топлива для здешних броненосцев я ставлю выше узла лишнего хода,»- говорилось в его рапорте.

По просьбе А. А. Пещурова МТК на заседании 20 августа изменил размерения корпуса. Наибольшую длину уменьшили с 97,2 м до 91,4 м, длина по ватерлинии составила 87,2 м. Ширину увеличили на 1.2 м, и она стала равной 18,9 м, а осадка возросла до 7.3 м. При этом проектное водоизмещение достигло 9217 т.

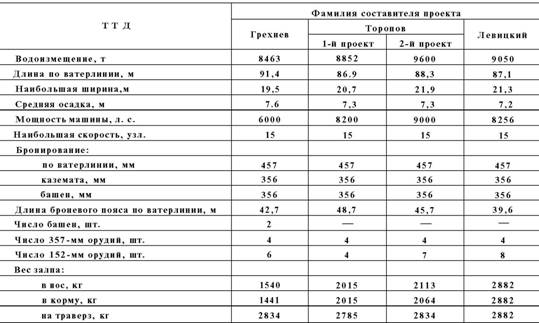

Тактико-технические характеристики броненосцев (под 15-дюймовые орудия) для Черноморского флота.

Представлены в МТК 6 сентября 1882 г.

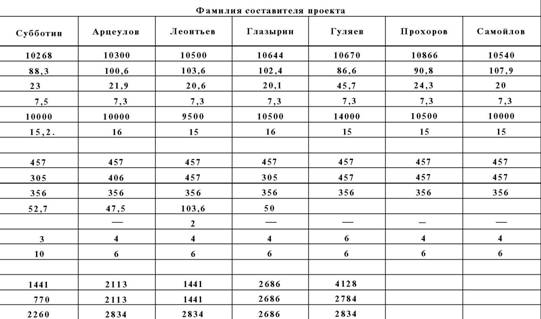

правая сторона таблицы

Для назначенной скорости 14 узлов требовались механизмы в 8000 л. с. Для увеличения запасов угля пришлось пожертвовать защитой. Броню борта уменьшили на один дюйм, и она составила в средней части корабля 14 дюймов (356 мм).

И хотя размещать 305-мм орудия по-прежнему планировалось в трех башнях с 254-мм броней, Комитет все же рассматривал и вариант их установки в барбетах, на снижающихся станках.

Только к концу 1882 г. в чертежной МТК окончательно составили проект первого черноморского броненосного корабля. В конечном итоге от «Петра Великого» в новом проекте был позаимствован лишь принцип защиты орудийных установок, котлов и машин, заключенных в своеобразном бруствере, который состоял из двух казематов: нижнего прямоугольного, установленного на броне пояса по ватерлинии, и верхнего треугольного.

20 декабря 1882 года МТК утвердил теоретический чертеж и спецификацию броненосца водоизмещением 9990 т с машиной в 9000 л. с, предполагаемой осадкой не более 8 м и скоростью хода 14 узлов.

Вооружение корабля составляли 6 — 305-мм орудий на трех вращающихся платформах внутри каземата. Орудия находились на снижающихся станках, подъем снарядов и зарядов осуществлялся при помощи подъемников. Семь 152-мм орудий располагались на батарейной палубе, а для защиты от миноносцев предполагалось иметь десять малокалиберных пушек. Защищался корабль сталежелезной 457-мм броней по ватерлинии шириной 2,44 м, из которых 1,52 м находилось ниже поверхности воды. Броня каземата состояла из двух поясов: нижнего шириной 2,6 м и верхнего 2,9. Вся вертикальная броня имела лиственничную подкладку наибольшей толщиной 305 мм в средней части борта. Из палуб бронировалась одна, жилая, бимсы которой проходили на уровне верхней кромки броневого пояса ватерлинии. Ее броня состояла из листов стали толщиной 12,7 мм внутри каземата и двух слоев вне каземата суммарной толщиной 50,8 мм. В феврале 1883 года МТК разработал детальные чертежи расположения котлов, машин, артиллерии и составил приблизительный расчет нагрузки и дальности плавания, которая при 8-узловой скорости равнялась 4096, и при полной — 1350 милям. На корабле предполагалось установить паровой шпиль и рулевую машину. На этом в целом разработка проекта была окончена, хотя его усовершенствование велось вплоть до вступления броненосцев в строй.

Интересен факт предполагаемого усиления артиллерии корабля согласно проекту лейтенанта Л. А. Рас- сказова, который в начале февраля 1883 года подал И. А. Шестакову свои соображения об увеличении числа 305-мм орудий до восьми. По мнению Л. А. Рассказова, для увеличения «боевой силы» корабля на 25 % необходимо было заменить треугольный каземат длиной 39,5 м по ДП на прямоугольный длиной 32 м, в углах которого располагались орудийные столы, причем выигрыш в весе брони и подкладки (196,5 т) компенсировался весом орудий со станками (184 т). Корабль с такой артиллерией, по мнению автора, был бы достойным соперником сильнейших тогда «Инфлексибла» и «Дуилио» и превосходил бы вдвое по мощи залпа такой броненосец, как «Девастейшен». Проект рассмотрели в МТК и ввиду невозможности размещения внутри прямоугольного каземата уменьшенного размера труб, мостков, вентиляционных раструбов отклонили.

9. «Екатерина II» — первый броненосец программы

Параллельно с разработкой чертежей в Николаеве под руководством главного командира Черноморского флота и портов вице-адмирала А. А. Пещурова производились работы по переоборудованию седьмого эллинга, где впоследствии строили казенными средствами первый черноморский броненосец, строителем которого назначили подполковника А. В. Мордвинова, а его помощниками — поручиков Терентьева и Ф. В. Юрьева. На реконструкцию эллинга ушло 72 000 руб. Его удлинили на 23 метра, отремонтировали стапель и шатер, защищавший от ветра, снега и дождя.
