Это были последние додредноуты для обеих стран, на примере которых можно наблюдать живучесть традиций парусного судостроения: привычку размещать артиллерию побортно. В результате на один борт могла стрелять лишь половина размещённых исключительно в башнях стволов т. и. промежуточного калибра, который по своей величине уже вплотную приблизился к главному. Разбирая вышеуказанных последователей “Роял Соверен”, можно отметить их следующие общие особенности:
1. калибр главной артиллерии уменьшен до 12 дюймов, что при достижении лучших баллистических данных и повышении скорострельности дало больший эффект, чем у 14,5 дюймовых орудий (орудия типа Мк VIII на “Маджестик” развивали на срезе энергию в 100285,68 кДж, а начиная с кораблей типа “Формидейбл” (Mk IX) эта величина достигла 113973,12 кДж;
2. барбетные установки заменены на башенные с характерно

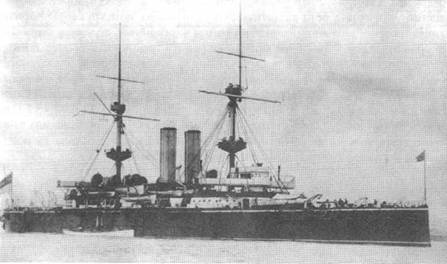

Броненосец “Роял Соверен”
3. число стволов средней артиллерии (QF) временно установилось равным 12, а её защита постоянно усиливалась и совершенствовалась с каждым типом;
4. Малокалиберная скорострельная артиллерия 47- и 57-мй постепенно вытеснялась трёхдюймовым калибром. 47-мм орудия остались лишь для вооружения боевых марсов, поэтому их общее число уменьшилось, пока они и сами не исчезли вместе с марсами. В среднем число стволов калибра 76-мм установилось равным 18 (на “Кинг Эдуард VII”-*14);
5. Броневая защита занимает всё большую поверхность надводного борта с 51% на “Роял Соверен” до 61% на “Маджестик”, 65% на “Формидейбл”, 65% на “Лондон”, 78% на “Кинг Эдуард VII”, 80% на “Лорд Нельсон”. Особое внимание стало уделяться бронированию носовой части. Сама броня, будучи на “Роял Соверен” смешанного типа, начиная с кораблей типа “Маджестик” становится гарвеированной, на “Формидейбл” – гарвее-никелевой. На последних типах кораблей она стала уже крупповской;
6. Скорость медленно но неуклонно возрастала и достигла: на “Маджестик” – 17,5, “Формидейбл” – 18, “Лондон” – 18, “Кинг Эдуард VII” – 18,5, “Лорд Нельсон” – 18 узлов. Дальнейшее увеличение скорости требовало значительного увеличения мощности энергосиловой установки, чего паровые машины тройного расширения уже обеспечить не могли.
Все указанные усовершенствования неизбежно вызывали рост водоизмещения, величина которого упорно держалась около 15 тыс. тонн, но и этот рубеж успешно преодолён на “Кинг Эдуард VII”. Вместе с увеличением водоизмещения растёт и число водонепроницаемых отсеков, улучшается конструктивная защита и совершенствуются системы бронирования и вооружение.
Английский броненосец “Кинг Эдуард VII” заслуживает отдельного краткого описания, ведь в основу его конструкции положены многие удачные решения, применённые на “Микаса”, а “Касима” и “Катори”явились его дальнейшим развитием. В русском флоте аналогичным кораблём можно назвать “Андрей Первозванный”, а в американском – “Луизиана” (“Lousiana”). Главные его размерения-•> 129,54x23,77x8,15 м, водоизмещение – 16350 т.
Своей системой бронирования значительно отличался от всех сорока предыдущих британских броненосцев, построенных с 1899 г. за 13 лет. Поясная броня простиралась от форштевня на 103,63 м, а далее до ахтерштевня её заменял второй ряд обшивки с толщиной листов 38 мм. Боевых рубок – две, с толщиной брони носовая – 305 мм, кормовая – 76 мм. Вся броня, кроме палубной – крупповская. Но уже во время его постройки высказывались мнения о недостаточности вооружения, в особенности орудий среднего 152-мм калибра – всего 10, хотя водоизмещение по сравнению с предшественниками выросло значительно. Эти орудия среднего калибра размещались в общем батарейном каземате с броневыми переборками толщиной 51 мм, отделяющими орудия друг от друга, и переборкой той же толщины, проходившей параллельно диаметральной плоскости таким образом, что между продольными переборками левого и правого бортов образовывался продольный коридор.
В вооружении появился т. н. промежуточный калибр – четыре 234-мм (9,21) 46-калиберных орудия по углам батарейного каземата в одноорудийных башнях. Наконец,и британский консерватизм оказался преодолён! Бортовой залп броненосца примерно составлял 660 кг.
От боевых марсов отказались ещё на стадии проектирования, т. к. английские кораблестроители пришли к выводу, что незначительные выгоды от установки малокалиберных орудий на них не уравновешивают значительных затрат в весе. Подводных торпедных аппаратов калибра 457-мм – четыре. Прожекторов – 6. Две четырёхцилиндровых машины тройного расширения общей мощностью 18000 инд. л. с. обеспечивали скорость хода до 18,5 уз. Котлы разных систем: 4/5 Бабкока и Вилькокса и 1/5 – цилиндрические. Запас угля – меньше, чем на предыдущих проектах – 950 т (усиленный – 2000 т).
Японцы
успешно избежали огромных затрат на выработку опытным путём оптимального типа броненосного корабля и к началу войны с Россией обладали достаточно однородной эскадрой броненосцев. А вот после войны корабли т. н. переходного додредноутного периода они и заказывали в Англии и строили сами на собственных верфях с учётом опыта боевых действий и своих национальных традиций. [6, 33]Глава II Первые броненосцы Японии
Можно сказать, что рождение обновлённого японского флота имело место в 1875 г. До этой даты японцы приобретали паровые военные корабли, но хотя они и считались боевыми, каждый из них сходил на воду либо по заказу правительств других стран, либо и вовсе как торговое судно. Таким образом, решение японского правительства о постройке в 1875 г. защищенного железной броней современного броненосца и двух броненосных крейсеров ознаменовало начало эры паровых военных кораблей, которые строились теперь от киля до клотика уже специально для японского военно-морского флота. Этими кораблями стали броненосец второго класса “Фусо” (“Fuso”, иногда встречается написание “Foo-Soo”, “Фуу-Соо” или “Fu-So”, “Фу-со”) и броненосные крейсера “Хией” с “Конго”. Конечно, по сравнению с тараном “Адзума” или корветом “Рюсо”, также называемыми в нашей литературе того времени броненосными, “Фусо” оказался заметным шагом вперед. Этот корабль в разных источниках в зависимости отвремени и принятой системы классификации назывался броненосным фрегатом, казематированным фрегатом, казематным броненосцем, броненосцем казематного типа, броненосцем второго класса, броненосцем береговой обороны. [6, 33, 52]
По чертежам, разработанным, известным инженером Э.Ридом (Edward J.Reed), казематированный фрегат “Фусо” заложили в сентябре 1875 г. братья Самуда (Samuda Brothers) на заводе “Теймз Айрон Уоркс Компани” (Thames Iron Works Company) в г. Поплар (Poplar), Англия, и спустили на воду 14 апреля 1877 г. Главные размерения “Фусо”: длина между перпендикулярами – 67,1 м, длина по грузовой ватерлинии – 68,6 м, ширина с обшивкой – 14,6 м, осадка носом – 5,4 м, осадка кормой – 5,6 м, глубина интрюма (от внутреннего дна до батарейной палубы) 6,2 м, высота пушечных портов над ватерлинией – 2,6 м, площадь заглубленной части миделя – 74,32 м^2 , нормальное водоизмещение – 3718 т. Нос вооружался тараном, выступающим от носового перпендикуляра на 1,98 м, корма образовывала плоский свес, которым прикрывался крайне уязвимый в бою руль.
Постройка и введение в строй этого фрегата с достаточно скромными и не самыми выдающимися по тем временам элементами (давно морально устаревшего) совпала с Русско-Турецкой войной и временем, когда Англия уже перестала строить для себя казематированные броненосцы. Японцы скорее всего знали, что получат не самый мощный, крупный и современный корабль, но заказали именно такой скорее всего по причине стеснённости в финансовых средствах, ибо корабли башенные, большего водоизмещения и стоили значительно дороже. Опять же именно в те годы сам факт необходимости броненосцев в составе флотов ставился под сомнение. Бой русского вооруженного парохода “Веста” с турецким броненосцем “Фетхи Буленд” (“Fethi Bulend”) 11 июля 1877 г. в районе Констанцы, продолжавшийся около 5 часов и закончившийся выходом противника из боя подтвердил, что казематированные корабли такого типа неэффективны. Своим внешним видом корабль сходен с турецкими броненосцами (броненосными корветами) “Фетхи Буленд” и “Мухадеми Хаир” (“Muhademi Hair”) английской же постройки, но оказался несколько больше и, как более юный собрат, лишен ряда выявленных на них недостатков. Британия уже переставала строить для себя казематированные броненосцы, достаточно посмотреть и сравнить данные “Темерер” и “Александры”, указанные выше.
Иногда “Фусо” называют похожим на французский броненосец “Редутабль” (“Redoutable”, 1876 г., 9500 т), помянув, что первый имел вдвое меньшие размеры [52,6, 33], или называют “Фусо” уменьшенной копией британского броненосца 2 класса “Айрон Дюк”. Действительно, “Айрон Дюк”, один из шести первоначально предназначавшихся для службы в дальних водах кораблей, спроектированных по образцу французского “Альма” (“Alma”) и в противовес ему, был больше: водоизмещение – 5899 т, мощность машины – 3500 инд. л. с., полный броневой пояс по ватерлинии толщиной 203-152-мм, скорость на испытаниях – 14,9 узла, экипаж – 450 чел. Но на этом не успевшая начаться копийность и кончается.
