Броненосец "Петр Великий"
Шрифт:
Наружная обшивка 338,7 т
Стыковые планки наружной обшивки 39,4 т
Листы под поперечные переборки 29,4 т
Внутренняя обшивка 127,2 т
Трюмные стрингеры 121,9 т
Наружные стрингеры 102,9 т
Нижние части шпангоутов (флортимберсы) 101,5 т
Верхние части шпангоутов 75,4 т
Стрингеры по верхним шпангоутам 45,5 т
Железная обшивка под броню 203,9 т
Железная настилка верхней палубы 537,2 т
Железная настилка нижней палубы 200,3 т
Палубный стрингер под броневым поясом 26,6 т
Бимсы верхней палубы 187,0 т
Бимсы
Продольные переборки (средняя и две боковые) 155,5 т
Поперечные переборки 122,7 т
Стем, старнпост и руль 38,3 т
Полный вес металла в составе корпуса с медными штевнями 2522,9 т
Носовая надстройка 159,7 т
Вес железа в составе бруствера 209,1 т
Цемент 15,0 т
Итого 2906,7 т
Деревянная отделка кают, настилка палубы в бруствере и под башнями 56,1 т
Деревянная обшивка днища 259,5 т
Тиковая подкладка борта под броню пояса и бруствера 204,5 т
Деревянная палуба мостика, рубки и отделка трюма 106,4 т
Вес всего дерева в корпусе 626,5 т
Вес заклепок, креплений, скоб в составе корпуса 45,1 т
Окраска, конопатка, медная обшивка корпуса и запас в 5 % .. 175,2 т
Итого 3753,5 т

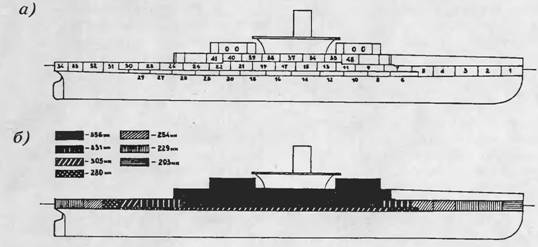

Бронирование броненосца "Петр Великий": а – расположение броневых плит; б – указание толщины плит
Схема крепления плит к борту
Снаружи "коробчатого железа" проходила подкладка из тиковых брусьев, имевших размеры 9 х 0,45 х 0,356 м. На тиковую подкладку крепились сами броневые плиты, состоящие из двух поясов – верхнего 356-мм на 254-мм тиковой подкладке и нижнего 305-мм на 356-мм подкладке. Броня башен и закруглений бруствера состояла из двух слоев выгнутых 178-мм плит, так как пригонка четырнадцатидюймовой брони по лекалам в то время не выполнялась.
Броневые плиты крепились болтами длиной около 1 м, диаметром 100 мм, проходившими сквозь саму плиту, подкладку, коробчатое железо и обшивку борта. С внутренней стороны на болт наворачивались массивные гайки с железными шайбами. Всего на крепление вертикальной брони "Петра Великого" ушло 1720 таких болтов общим весом 100,2 т. Для лучшей герметичности между обшивкой борта и шайбами прокладывались резиновые кольца.
Внутри бруствера и вдоль пояса проходил узкий коридор, защищавший команду (по опыту гражданской войны в САСШ) от осколков, отлетающих от плит при ударе снарядов.
Каждая плита борта или бруствера имела свой порядковый номер от 1 до 54 с указанием при этом борта. Номера от 1 до 34 принадлежали плитам по ватерлинии. Плиты бруствера имели номера от 35 до 54. По девять 178-мм плит в два слоя защищали башни, а всего корабль нес на себе 126 вертикальных броневых плит общим весом 1262,3 т.
Для защиты от навесных выстрелов верхняя палуба корабля вне бруствера и палуба бруствера состояла из трех слоев 25,4-мм железных листов, расположенных в шахматном порядке общим весом 537,2 т.
"Петр Великий" являлся на флоте самым насыщенным различными механизмами кораблем. Его ход обеспечивали две трехцилиндровые машины "системы Модслея с обратной ногой" с горизонтальным расположением цилиндров. По проекту обе машины должны были развивать мощность в 10 000 л. с. Но фактически из- за недостаточной паропроизводительности
котлов эта мощность не достигалась.Все шесть горизонтальных цилиндров находились в специально устроенной "деревянной рубашке", а их работа рассчитывалась на давление пара 2,45 атм., подававшегося к цилиндрам по медным трубам. Сами механизмы работали по принципу "обыкновенного действия", то есть пар поочередно подавался в цилиндры и совершал лишь один цикл расширения, вызывавший движение поршня. Поочередное впускание пара в цилиндры осуществлялось специальным золотниковым устройством. Сами золотники приводились в движение отдельными валами, вращавшимися от главного коленчатого вала через зубчатую передачу. Отработанный (прошедший через цилиндры) пар конденсировался в двух холодильниках с огромным количеством трубок общей длиной 24 км. В межтрубное пространство для их охлаждения пропускалась холодная забортная вода, нагнетавшаяся в каждый холодильник двумя паровыми циркуляционными центробежными насосами.
Естественно, КПД таких механизмов был невысок. На появившихся в этот период механизмах двойного, а затем и тройного расширения с вертикальным расположением цилиндров этот недостаток одноразового использования пара был устранен. Пар совершал работу дважды или трижды в зависимости от конструкции механизма. Морское министерство, заключив 4 марта 1870 года контракт с заводом Д. Ф. Берда на изготовление механизмов "обыкновенного действия", не желало рисковать в тот период, когда более совершенные, но не испытанные на практике вертикальные машины двойного расширения только начинали входить в кораблестроение. Тем не менее отказ от них на "Петре Великом" являлся ошибкой Механического отделения МТК, повлекшей за собой в дальнейшем много трудностей в эксплуатации машин.
Число главных машин шт. 2
Суммарная мощность л.с.– 70 00
Число паровых цилиндров в машине.. шт. 3
Диаметр каждого цилиндра мм 1879
Площадь каждого поршня м^2 2,77
Ход поршня м1,22
Объем всех (шести) цилиндров м^3 3,37
Наибольшее рабочее давление пара атм 2,45
Число оборотов при полном ходе об./мин. 64
Время остановки машины с полного хода сек. 30
Время начала вращения на задний ход с момента остановки с полного хода сек. 60

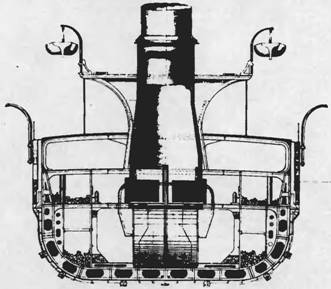

Главные и вспомогательные механизмы во время плавания снабжались паром из 12-ти огнетрубных котлов, имевших прямоугольную форму и рассчитанных на рабочее давление пара в 2,45 атм. Котлы размещались в двух котельных отделениях топками к бортам, соединяясь попарно своей тыльной стороной в диаметральной плоскости. Каждый котел снабжался пароперегревателем. Питание котлов водой осуществлялось по двум независимым трубопроводам от главной машины и от двух донок. Единственная дымовая труба для всех котлов, имевшая в сечении площадь 11,1 кв. м, обеспечивала им естественную тягу в топках, которая могла быть усилена четырьмя вентиляторными машинами мощностью по 6 л. с. каждая. Общее время разведения пара из холодного состояния до рабочего давления составляло 1 час.
Уголь для котлов размещался в 25 угольных ямах вместимостью 1213 т, из которых двадцать четыре располагались по бортам в два яруса, закрывая все 12 котлов и дополняя собой броневую защиту. Одна угольная яма находилась в носу между 21 и 26 шпангоутами, занимая весь отсек, и защищала вместе с бруствером котлы от продольных выстрелов с носа. Каждая угольная яма представляла собой водонепроницаемое помещение, снабженное круглыми люками диаметром 254 мм для погрузки угля с палубы и диаметром 610 мм – для его доставки в котельные отделения.
