"Devastation" после вступления в строй (вверху) и после перевооружения.

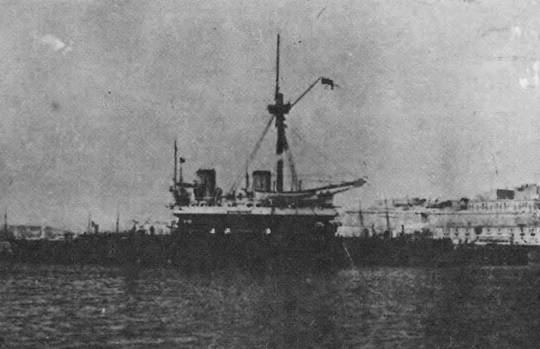

"Thanderer" у Мальты (вверху) и после перевооружения.
Тип "Cuclops" (4
"Cyclops", "Hecate", "Gorgon" и "Hudra".
Полное водоизмещение 3430 т. Длина между перпендикулярами 68,6 м, наибольшая ширина 13,6 м, средняя осадка 4,8 м. Броня: борт 203 мм, верхний пояс 177 мм, нижний, бруствер и башни – 229 мм. Вооружение: четыре 18-тонных 254-мм орудия. Скорость: от 10,8 до 11,2 уз.
Trni"Glatton" (1ед.)
Полное водоизмещение 4912 т. Длина между перпендикулярами 74,7 м, длина по килю 64,6 м, наибольшая ширина 16,5 м, осадка 5,8 м. В бою при затоплении нескольких отсеков уменьшал на 0,305 м высоту надводного борта. Осадка при этом составляла 6,1 м.
Броня: борт из двух рядов плит, верхний – 305 мм, нижний – 254 мм, бруствер – 305 мм, башня – 356 мм у амбразур, 305 мм – по окружности. Вооружение: два 25-тонных 305-мм орудия. Скорость 12 уз.
Тип "Devastation" (2 ед.)
"Devastation", "Thunderer".
Полное водоизмещение: проектное 9062 т, фактическое 9298 т. Длина между перпендикулярами 86,9 м, длина по килю 75,1 м, наибольшая ширина 19,4 м, ширина корпуса без броневых свесов 17,7 м. Осадка: нос – 7,8 м (факт 8 м), корма -8м (факт 8,2 м). Площадь: погруженной части миделя 134,6 кв. м (факт 138,1 кв. м), грузовой ватерлинии 1475,5 кв. м. Бруствер: длина 45,7 м, ширина 15,2 м, высота 2,13 м. Корпус имел 69 водонепроницаемых отсеков. Высота мостика над ватерлинией 7,1 м. Таран на 3,4 м ниже ватерлинии и на 3 м отстоит от носового перпендикуляра. Высота борта над ватерлинией 3,2 м. Броня борта: два ряда плит, верхний – 305 мм, нижний – 254 мм, на тиковой подкладке в 503 мм. К носу и корме броня уменьшалась до 203 мм. Броневой пояс опускался ниже ватерлинии на 1,7 м. В носу находилась поперечная 305-мм броневая переборка, защищавшая котлы от продольных выстрелов.
Броня бруствера: 254 мм в районе башен, 305 мм в центре. Башни: 356 мм – у амбразур, 305 мм – по окружности. Бронирование башен и бруствера состояло из двух слоев 152-мм и 177-мм плит с уложенной между ними тиковой подкладкой. Бронирование палубы состояло в различных частях из 76- и 50,8-мм плит.
Две башни Кольза с наружным диаметром 9,5 м вмещали в себя по два 35-тонных 305-мм орудия на станках Скотта. Башенные амбразуры отстояли от ватерлинии на 3,9 м. Наибольший угол возвышения стволов 15° , снижения – 5°. Вес 305-мм снаряда 313,4 кг, заряда – 49,9 кг.
Две горизонтальные машины для броненосца изготовили на заводе Пэна. Мощность одной машины 5600 л. с. Пар подавался из 8 котлов. Винты системы Гриффитса диаметром 5,3 м.
На испытаниях 2 сентября 1872 года "Devastation" при 6637,7 л. е., 76 оборотах винта развил скорость 13,8 уз. В течение 10 дней, двигаясь 12-уз скоростью, корабль мог преодолеть расстояние в 3000 миль, за 20 дней (10 уз) – 4800 миль. Диаметр циркуляции 314 м.
Стоимость постройки 296 400 фунтов стерлингов.Исключен из состава флота 12 мая 1908 года.

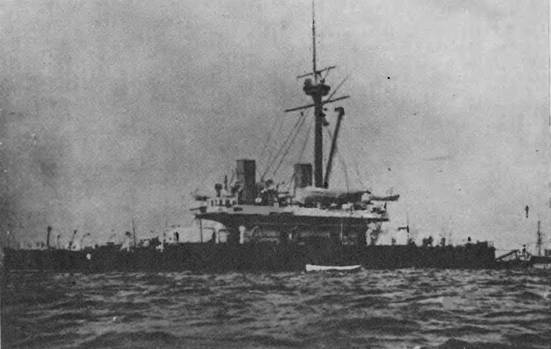

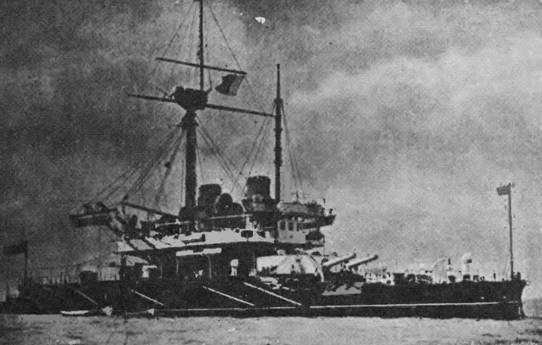

"Devastation" в Средиземном море.

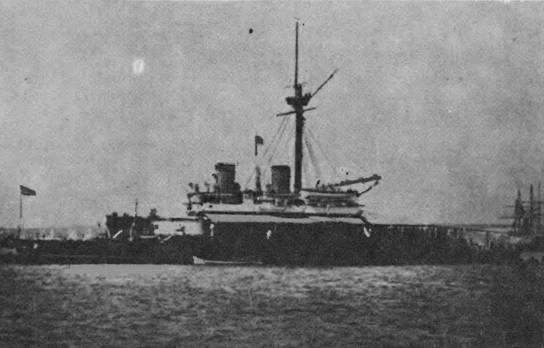

"Dreadnoyght" у Гибралтара (вверху) и в 1905 г.
Общие весовые нагрузки броненосца: Корпус 2882 т Броня 2850 т Артиллерия (4-35 т орудия) 140 т Механизмы с котлами и водой 1064 т Уголь 1350 т Снабжение и др 1012 т Итого 9298 т
Броненосец "Thanderer" отличался от "Devastation" только системой машин: две горизонтальные двухцилиндровые с диаметром цилиндров 1956 мм. Диаметр винтов 5,3 м. Для испытаний в носовой башне разместили два 38-тонных 318-мм орудия на станках Ренделя. Кроме того, в носу установили один подводный торпедный аппарат. Стоимость постройки определялась в 347 089 фунтов стерлингов. Исключен из состава флота в июле 1909 года.
Полное водоизмещение 10 950 т. Длина между перпендикулярами 97,5 м, наибольшая ширина 19,5 м, осадка: носом -8 м, кормой – 8,2 м. Площадь
погруженной части миделя 137 кв. м. В корпусе 64 водонепроницаемых отсека. Длина бруствера 56 м. Броня: пояс по ватерлинии 356 мм (в носу и корме 203 мм), бруствер в районе башен 356 мм, по периметру 280 мм, башни 356 мм (из двух рядов плит в 229 мм и 127 мм). Две трехцилиндровые вертикальные машины двойного расширения. 13 котлов. Диаметр винтов 6 м. Вооружение: четыре 318-мм орудия на станках Скотта. Запас угля 1200 т. Один подводный носовой торпедный аппарат. Скорость на испытаниях 10 января 1877 года 13,8 уз.Исключен из состава флота 14 июля 1908 года.

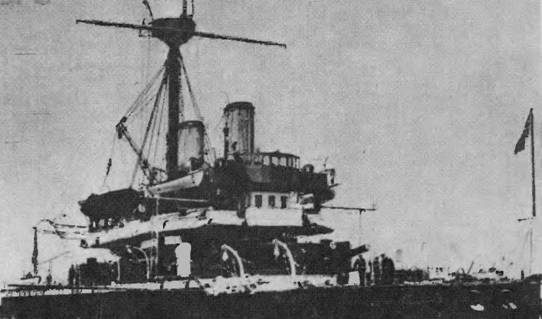

"Dreadnought''

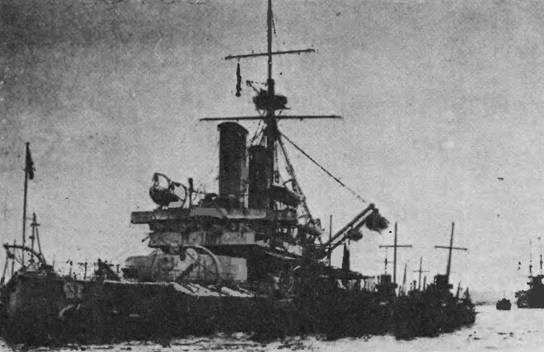

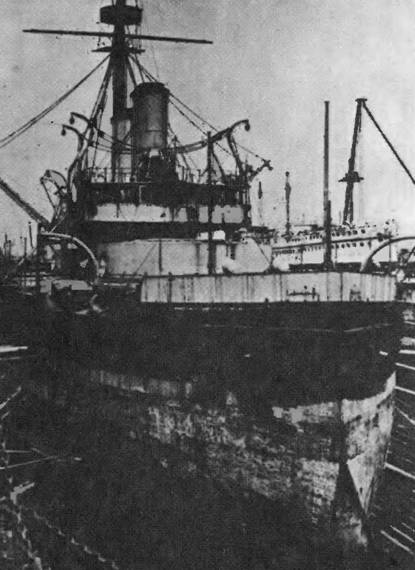

" Dreadnoygh" в доке во время разборки.

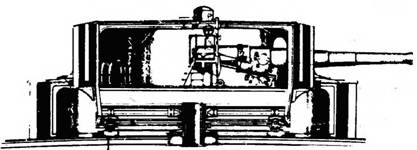

Башенная установка броненосца "Thanderer" с дульнозарядными орудиями.

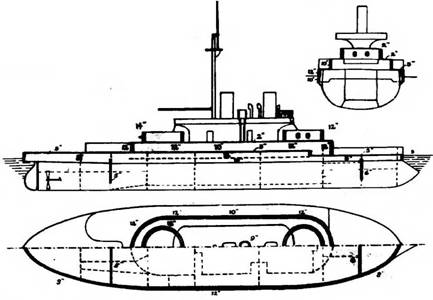

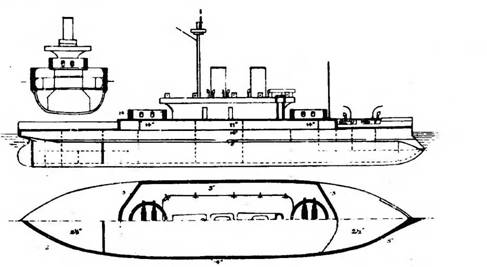

Схемы брустверно-башенных броненосцев Англии из книги О. Parkes "British Battleships". London. 1958.
Комментарии и примечания
Стр.21 . Для сравнения интересно отметить, что в 1826 году, то есть за сорок лет до этого, на строительство всех кораблей для русского флота ежегодно ассигновали 1400 тыс. рублей.
Стр. 26 . Старейший в России Механический и литейный завод Ф. К. Берда, основанный еще во времена царствования Екатерины II, имел весьма солидную репутацию. Первый судовой механизм завод изготовил еще в 1815 году. Ко времени заказа машин для "Крейсера" на его счету было изготовление машин для девятнадцати кораблей, в число которых входили: винтовой корабль "Орел", мониторы "Ураган", "Единорог", броненосные лодки "Русалка" и "Чародейка". Последним заказом такого рода являлось изготовление механизма мощностью в 5100 л. с. для фрегата "Князь Пожарский". После смерти Ф. К. Берда владельцем завода стал его сын Д. Ф. Берд.
Стр.41 . Винты системы Гирша установили в то время и на фрегате "Герцог Эдинбургский". Основным их преимуществом был вес, меньший на 40 %, чем у распространенных тогда винтов системы Гриффитса.
Стр.50 . После банкротства завод в 1881 году вошел в состав Общества Франко-Русских заводов и тем самым прекратил свое существование.
Стр.66 . Спроектированные известным кораблестроителем Бенедето Брином, они представляли собой шедевр судостроения. Их броневая защита в корне отличалась от защиты "Петра Великого". Для того времени "Duilio" при своих размерах (103,5 х 19,8 х 8,2 м) и водоизмещении 11 183 т считался гигантом, а его четыре 450-мм орудия и 550-мм броня борта, 450-мм – башен и 430-мм – казематов еще более усиливали его боевую мощь. Проектируя свои корабли, Б. Брин рассчитывал обеспечить непотопляемость наличием огромного числа бортовых водонепроницаемых отсеков, а не броневым поясом по всей ватерлинии, как это сделал А. А. Попов на "Петре Великом". Корабли, подобные "Дуилио", были и в английском флоте. Это были пять броненосцев Н. Барнаби, головным из которых являлся "Инфлексибл".
Стр.68 . Мыс Сент-Винсент для испанского флота оказался роковым. Первую победу над ним в 1780 г. одержали корабли адмирала Роднея. Затем спустя семнадцать лет в 1797 г. победу Англии добыли адмиралы Джервис и Нельсон, доказав всему миру, что могущество Испании на морях ушло в прошлое. И последнюю победу одержал лорд Нэпир, разбив в 1833 г. у Сент-Винсента флот под командой Дона Мигуэля.
Стр.79 . Интересен факт, что кардинальная модернизация броненосца, включающая увеличение надводного борта, не рассматривалась в МТК из-за того, что метацентрическая высота "Петра Великого" с момента постройки не измерялась. В 1876 году перед предполагаемой отправкой в Средиземное море возник вопрос о величине метацентрической высоты. Но и тогда замеры делать не стали, так как генерал-лейтенант Дмитриев, исполнявший должность председателя МТК заявил, что "по своей конструкции корабль должен обладать в значительной степени остойчивостью". После этого попытки замера метацентрической высоты до ноября 1899 года не делались. Первый замер не дал результатов из-за льда в Кронштадтской гавани.
