Броненосные крейсера Германии. Часть I

Крейсер имел три четырехцилиндровые вертикальные паровые машины тройного расширения. Диаметры цилиндров: цилиндра высокого давления 940 мм. цилиндра среднего давления 1460 мм, двух цилиндров низкого давления по 1600 мм. Ход поршня 950 мм.

Суммарная проектная мощность, по разным данным, достигала 13000-13500 л.с. и должна была обеспечить скорость хода 18 уз.

Пар вырабатывали восемь цилиндрических огнетрубных котлов в четырех носовых котельных отделениях и четыре водотрубных котла системы «Шулца» в двух котельных отделениях. Другие источники говорят о таком же числе водотрубных котлов системы «Дюрра».

Рабочее давление пара составляло 12 атм. Общая площадь нагревательной поверхности котлов равнялась 3732 м ², площади колосниковых решеток 91,2 м ². Цилиндрические котлы (32 топки) объединили в носовую дымовую трубу большего сечения, водотрубные (8 топок) — в овальную кормовую.

На испытаниях на максимальную скорость достигнутая мощность, 13622 л.с., превысила контрактную, соответственно и скорость составила 18,75 уз при максимальном расходе угля 236 т/сут. Был определен и экономический режим хода. При разобщенной средней машине и половинном числе котлов под парами наибольшая дальность плавания — 4560 миль — получаясь с полным запасом угля 1330 т при 10-узловой скорости. Расход угля при этом достигал 72 т/сут. Нормальный запас угля составлял 900 т.

«Фюрст Бисмарк» оказался хорошим мореходным судном, несколько уваливавшимся на подветренный борт, легко входил на волну, обладал хорошей маневренностью и управляемостью. При незначительной килевой качке бортовая качка бывала довольно значительной, хотя и плавной. С увеличением скорости хода возрастала вибрация корпуса, особенно в районе кормы.

Метацентрическая высота: поперечная 0,72 м, продольная 138 м. Остойчивость наибольшая была при крене 38°, нулевая при крене 74°. Дифферентующий момент на метр осадки составлял 12064 т/м.

Крейсер имел один полубалансирный руль с наибольшим углом перекладки на борт 40° и три трехлопастных винта. Диаметр среднего составлял 4,4 м, двух бортовых — 4,8 м, шаг переменный 5,8-6,8 м.

Электрическое освещение на крейсере было полное, т.е. освещались все помещения. Электричество вырабатывали пять динамо-машин общей мощностью 325 кВт. Напряжение бортовой сети — 110 V. На корабле размещались четыре боевых прожектора. По примеру «Виктория Луизе» они стояли на батарейной палубе (два с каждого борта) и выдвигались по рельсам на площадки, откидывающиеся на траверзе фок-мачты и позади грот-мачты. Позднее два прожектора были перенесены на салинги мачт.

Четыре скорострельных 240-мм орудия С/ 97 с длиной ствола 40 калибров располагались в двух башнях по диаметральной плоскости (скорострельность — два выстрела в три минуты). Носовая стояла на 83-89 шпангоутах, кормовая на 12-18 шп. Высота орудий от конструктивной ватерлинии достигала 10,15 м для носовой и 6,8 м для кормовой башни. Максимальный угол снижения орудий -4°. максимальный угол возвышения +30°, при котором дальность прицельного выстрела 215-кг бронебойным снарядом составляла 91,2 каб. Горизонтальный сектор обстрела составлял 270°. На корабле хранилось 312 240-мм снарядов.

Крейсер «Фюрст Бисмарк»

Шесть скорострельных 150-мм орудий С/97 с длиной ствола 40 калибров находились в одноорудийных башнях. Диапазон их вертикальной наводки равнялся от -4 до +30°, а максимальная дальность стрельбы 73,9 каб. Две носовые башни размещались симметрично на полубаке (65-77 шп) и имели угол горизонтальной наводки 168°. Две средних и две кормовые башни находились на верхней палубе (48-49 и 25 шп), их горизонтальная наводка была в пределах 170° и 173° соответственно. Боезапас для 150-мм орудий составлял 720 снарядов.

Шесть аналогичных 150-мм орудий стояли и казематах на станках с центральным штыром. Максимальный угол снижения орудий равнялся - 8°, остальные данные для этих установок были подобны данным для башенных орудий. Располагались орудия: два носовых на верхней палубе симметрично на 75 шпангоуте, четыре — в батарее на батарейной палубе также побортно на 52 и 44 шп. Сектора горизонтальной наводки всех орудий равнялись 126°. Боезапас всех казематных орудий состоял из 720 снарядов.

Десять 77-мм орудий С/89 на центральном штыре с длиной ствола 30 калибров имели вертикальную наводку - 10° + 20°, дальность выстрела 37,7 каб. Располагались орудия: два под полубаком с углом обстрела 92°-100° (разный для левого и правого борта), два в корме на батарейной палубе с углом обстрела 110°, два на носовом мостике с углом обстрела 150°. два на спардеке с углом обстрела 130° и, наконец, два на кормовом мостике с углом обстрела 145°. Боекомплект 2500 патронов.

Десять 37-мм револьверных пушек с боекомплектом 15000 патронов имели вертикальную наводку от -10° до +15°, максимальную дальность выстрела 20 каб.

Четыре 8-мм пулемета (боезапас 40000 патронов) стояли на марсах и имели вертикальную наводку от -40° до +13°, дальность стрельбы 17,8 каб.

Для вооружения десантных партий на корабле имелось 297 винтовок Mod.98 и 80 пистолетов Mod.79.

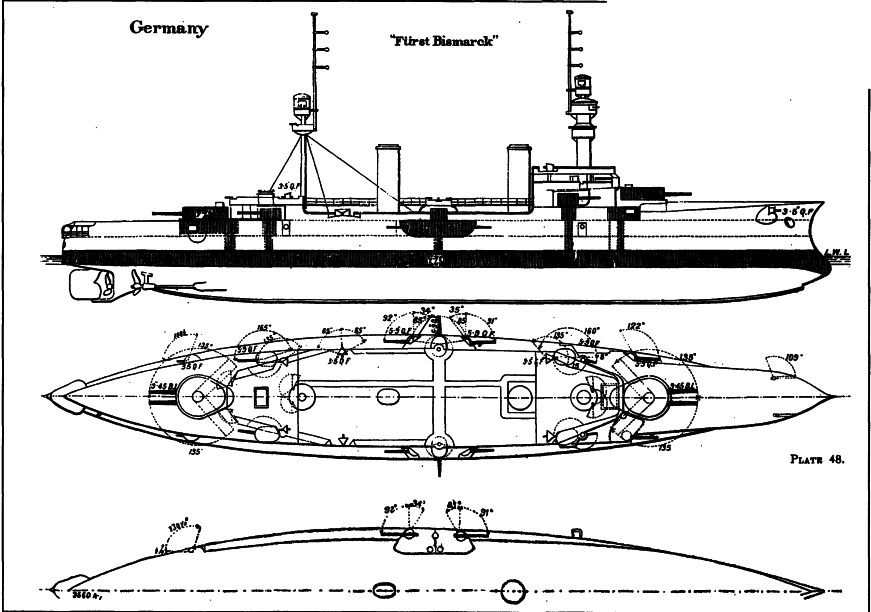

Крейсер «Фюрст Бисмарк»

(Наружный вид с указанием бронирования, вид сверху и план батарейной палубы с указанием секторов обстрела орудий)

Торпедное вооружение состояло из пяти подводных 450-мм торпедных аппаратов (один носовой, остальные бортовые) и одного подводного (кормовой) с запасом торпед С/45,91 из 16 штук.

Якорное устройство включало два становых якоря Холла по 6 т, один запасной якорь в 6 т, один кормовой якорь Холла в 2 т и один адмиралтейский верп 0,8 т.

На корабле имелось два минных катера водоизмещением 17 т, один паровой катер, один баркас, два вельбота, два рабочих катера, гик, три яла — всего 14 шлюпок.

Экипаж насчитывал 36 офицеров и 585 матросов. Как флагман крейсер мог принять еще 14 офицеров и 62 матроса.

Крейсер был введен в состав флота 1 апреля 1900 г., но Бисмарк не дожил до этого дня, он умер 30 июля 1898 г.

Вспыхнувшее в Китае Боксерское восстание не оставляло времени на проведение всесторонних испытаний корабля. 30 июня 1900 г. крейсер вышел из Киля на Дальний Восток для усиления немецкой Азиатской базы, находящейся в Китае. 30 августа «Фюрст Бисмарк» был уже в Циндао. В 1903 г. на крейсере был поднят флаг командующего крейсерской эскадрой адмирала Гайслера, в 1904 г. его сменил адмирал Приттвиц, а в 1906 году— вице-адмирал Бройзинг.

Крейсер «Фюрст Бисмарк».

(Сведения о корабле, опубликованные в английском справочнике «JANE'S FIGHTING SHIPS». 1909 г.)

В 1907 г. Восточная эскадра, кроме «Фюрста Бисмарка», состояла только из двух малых крейсеров «Ниобе» и «Аркона». Только в 1909 г, через 9 лет заграничного плавания «Бисмарк» был отозван на родину. По возвращении в Киль 26 июня 1909 г. крейсер исключили из состава кораблей первой линии. С 1910 г. на кильской казенной верфи начинается давно назревший капитальный ремонт и модернизация корабля. В частности, уменьшались углы обстрела башен среднего калибра, заменялись легкими прежние тяжелые мачты; вместо шлюпочных кранов поставили легкие грузовые стрелы, наконец, демонтировали не оправдавшую себя рулевую рубку и т.д. Но в целом все эти работы, свернутые в связи с начавшейся войной к 28 ноября 1914 г., не могли улучшить его боевых качеств.
