Вспомогательные механизмы

На верхней палубе под полубаком находится брашпильная машинка, приводящая во вращение два горизонтальных палгеда для правого и левого якорного цепного каната и два барабана для троса. Двигателем брашпиля служит двухцилиндровая машинка простого действия, которая передает движение с помощью зубчатых зацеплений на валу брашпиля. Палгеды с этим валом соединяются с помощью зубцов, причем палгед придерживается против разъединения особой муфтой. Перемена хода машинки достигается спусковым золотником, делающим то внешний, то внутренний впуск пара.

Рулевая машинка системы представляет собою сочетание двух механизмов, одного расположенного в рулевом отделении и представляющего собою обыкновенную рулевую машинку, и другого, который помещается в носовом подбашенном 8-дм отделении и представляющий собою вспомогательную рулевую машинку для передвижения спускового золотника упомянутой выше “собственно рулевой машинки". Вспомогательная машинка состоит в свою очередь из двух частей: паровой и гидравлической.

Для передачи движения от штурвалов ходовой рубки, боевой или центрального поста служит система вертикальных и горизонтальных валов и зубчатых зацеплений, от которых движение передается спусковому золотнику рулевого пресса, машинка начинает работать и вращает две винтовые шестерни, которые служат гайками для винтовых стержней, лишенных вращательного движения, и следовательно, принужденных передвигаться поступательно.

Лебедок на крейсере для подъема катеров две, ими же пользуются и для погрузки угля, когда она происходит с верхней палубы. Паровой механизм представляет из себя двухцилиндровую машинку простого действия с цилиндрическими золотниками, приводящимися в движение эксцентриками. Движение от поршней передается валу, на котором сидит стрельчатая зубчатка, от нее с помощью другого зубчатого сцепления движение передается шкиву лебедки. Маневрирование достигается спусковым золотником, изменяющим впуск пара. На крейсере имеется холодильная машина, работающая углекислотой. Двигателем служит одноцилиндровая машинка.

Паровых вентиляторов на крейсере 18; четыре машинных, по два в каждой машине, носовой нагнетательный и кормовой вытяжной и 14 нагнетательных кочегарных, по два в кочегарках №№ 3, 4, 5, 6, 7 и 8, по одному для кочегарок №№ 1 и 2. Двигатели машинных вентиляторов — одноцилиндровые машинки, простого действия с поршневыми золотниками. Двигателями кочегарных вентиляторов кочегарок №№ 1, 2, 4, 5, б, 7, 8 служит горизонтальная двухцилиндровая машина двойного расширения.

На крейсере осушительных помп шесть. Четыре из них системы Вортингтона находятся в кочегарках №№ 1, 4, 6 и 8 и берут воду с верхнего дна и откачивают за борт. Кроме того, помпы 4-й и 8-й кочегарок берут из цистерн грязной воды, находящихся в этих кочегарках.

В каждой машине находится по помпе системы “Тириона”, двухцилиндровой с коленчатым валом, берущей воду из машинного колодца и из под мотылей. Количество откачиваемой воды в час 45 тонн.

В кочегарке № 7 находится помпа Вортингтона, такого же размера, как и в других кочегарках, и служит для накачивания воды в котельные цистерны, которую помпа может брать из междудонных пространств 6-й, 7-й и 8-й кочегарок.

На платформе в отсеках 3-й и 4-й группы погребов находится по горизонтальной 50-ти тонной помпе Вортингтона. Помпа Вортингтона № 1 берет воду из магистрали затопления, проходящей через все судно, и качает в пожарную магистраль. Помпа № 2, помимо этого, может брать воду посредством привертываемого шланга с водоналивного бота и качать: котельную в междудонные пространства 6-й, 7-й и 8-й кочегарок, судовых надобностей — в междудонное пространство 5-й кочегарки.

3-тонная помпа Вортингтона находится в жилой палубе и служит для перекачивания воды из междудонного пространства 5-й кочегарки в расходную цистерну судовых надобностей.

Электрические донки находятся около цистерн опресненной воды в носовом водяном трюме и служат для перекачивания воды в расходную цистерну.

Масленные донки Вортингтона находятся в левой машине и употребляются для перекачивания масла из машинных цистерн в дежурную цистерну.

Кипятильники системы Муррея установлены в каждой машине по два. Кипятильник представляет собою цилиндр с нагревательной батареей трубок, свернутых спирально и окруженных забортной водой, испаряя которую кипятильник образует пар, пускаемый в главный холодильник. Для опреснения внутри кипятильника устроены щиты. При каждом кипятильнике для его питания поставлена малая помпа Вира.

На крейсере имеются два испарителя системы Круга с подогревателями и два опреснителя Киркальди. Каждый испаритель представляет собой цилиндр с нагревательной батареей трубок, окруженных забортной водой, испаряя которую аппарат образует пар, пускаемый затем в опреснитель.

Собственно опреснитель состоит из холодильника, имеющего змеевики, и механизма, приводящего в движение две помпы: циркуляционную, прокачивающую холодильник и помпу, откачивающую опресненную воду в цистерны водяных трюмов.

Для хранения пресной воды служат четыре междудонных пространства под 5-й, 6-й, 7-й и 8-й кочегарками, 6 цистерн, находящихся в жилой палубе в отделении рефрижираторной машинки и 10 цистерн, расположенных в отделении кормовых динамо-машин с обоих бортов, и вмещает 175 т.

На рострах имеются три расходные цистерны: для соленой воды — левая, для воды судовых надобностей — правая, для питьевой воды — задняя. Вода для расхода подается помпами в эти цистерны, а отсюда уже идет самотеком по водопроводам.

Вместимость цистерн: соленой — 1,5 тонны, судовой надобности - 1,2 тонны, питьевой — • 0,5 тонны. Вода в расходную цистерну соленой воды подается пожарными донками через пожарную магистраль, для чего у последней имеется отросток с краном в 4-й кочегарке, идущей в цистерну, около которой также есть кран. В расходную цистерну “судовых надобностей” вода подается помпой Вортингтона мощностью 3 тонны в час.

Пожарная система

Пожарная магистраль проходит вдоль всего судна под броневой палубой. В магистраль подают воду две 50-тонные донки Вортингтона, отливные трубы которых присоединяются к магистрали в 5-й и 6-й кочегарках. На пожарной магистрали между этими трубами имеется кран, разделяющий ее на две части: носовую и кормовую. От магистрали имеются отростки с кранами.

Кроме вышеупомянутых отростков от магистрали идет из 4-й кочегарки отросток в цистерну соленой воды, от которого в банном отделении жилой палубы есть рожок. В каждой машине и кочегарке имеется по рожку, причем отросток 5-й и 6-й кочегарок берет начало от отливных труб пожарных донок, в 4-й кочегарке, от трубы в соленую цистерну. В носовых димамо-машинах и кормовых также имеется по рожку. На магистрали имеются предохранительные клапана в подбашенных отделениях 8-дм башен и на верхней палубе на трубе цистерны соленой воды. В минной и артиллерийских кладовых (отсек кормовой 8-дм. башни) есть краны от пожарной магистрали для их затопления. Шланги, навертываемые на пожарные рожки, длиною от 25 до 35 фут. Число пожарных рожков 67.

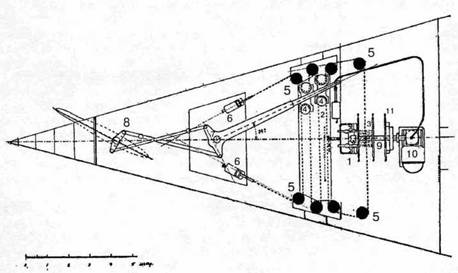

Крейсер “Адмирал Макаров”. 1909 г. (план румпельного отделения)

1. Паровая машина. 2. Телемотор. 3. Барабан руль-цепи. 4. Тележки со шкивами. 5. Неподвижные шкивы. 6. Буферы-талрепы руль-цепи. 7. Румпель с фальшивой головой руля. 8. Голова руля и руль. 9. Горизонтальный вал, общий для всех способов управления. 10. Мотор электрического управления рулем. 11. Штурвалы ручного управления рулем.
