Самоходная установка СУ-76И

Создана весной 1943 года с использованием базы трофейного танка Pz.III и отечественной 76-мм самоходной пушки С-1. В 1943 году заводом № 37 (г.Свердловск) изготовлена 201 единица.

Серийная модификация

Шасси танка Pz.III почти не претерпело изменений. Снята башня и верхний лист подбашенной коробки. Установлена четырехгранная рубка, крепящаяся к корпусу болтами. В рубке размещены вооружение и экипаж. Поскольку для переделки в САУ использовались шасси танков Pz.III разных модификаций, самоходные установки тоже отличались друг от друга как внешне, так и по внутреннему устройству— существовало три варианта трансмиссии.

СУ-76И

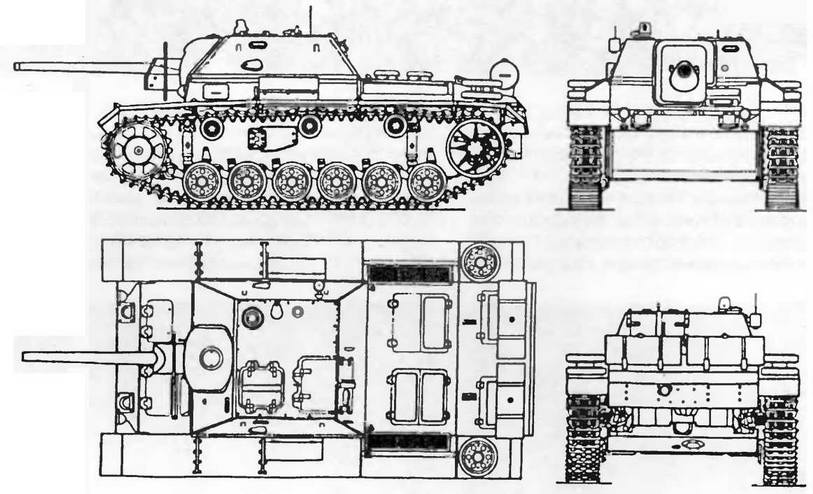

Серийная самоходная установка СУ-76И

Боевое крещение СУ-76И получили на Курской дуге. К началу июля 1943 года в распоряжении 13-й армии Центрального фронта имелось 16 машин этого типа. В ходе наступления на Орел фронт был усилен двумя самоходно-артиллерийскими полками, один из которых также имел машины на трофейном шасси (16 СУ- 76И и один Pz.III). В составе Воронежского фронта числилось 33 СУ-76И.

В августе — сентябре 1943 года в Белгородско-Харьковской операции участвовали 1901, 1902 и 1903 сап, вооруженные САУ СУ-76И.

К концу 1943 года в войсках почти не осталось этих машин. В начале 1944 года все СУ-76И были переданы из боевых подразделений в учебные, где эксплуатировались вплоть до конца 1945 года.

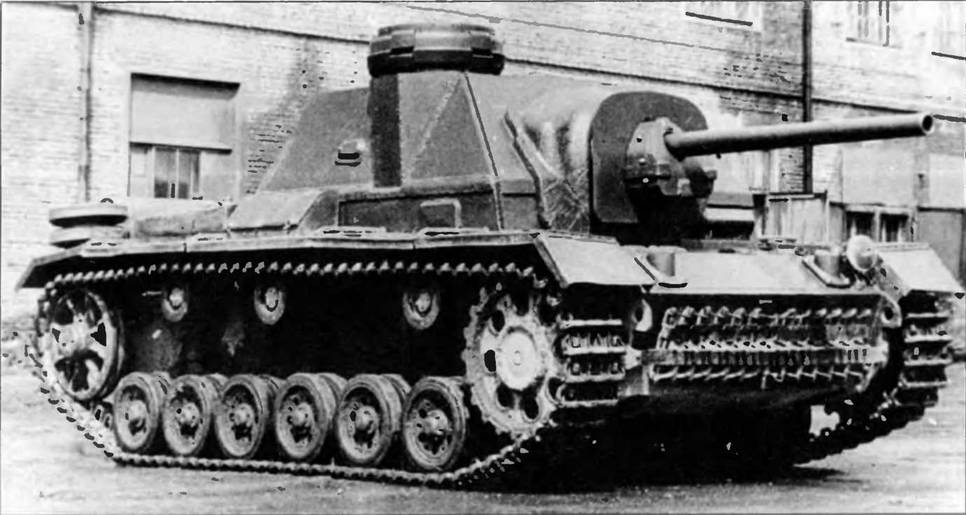

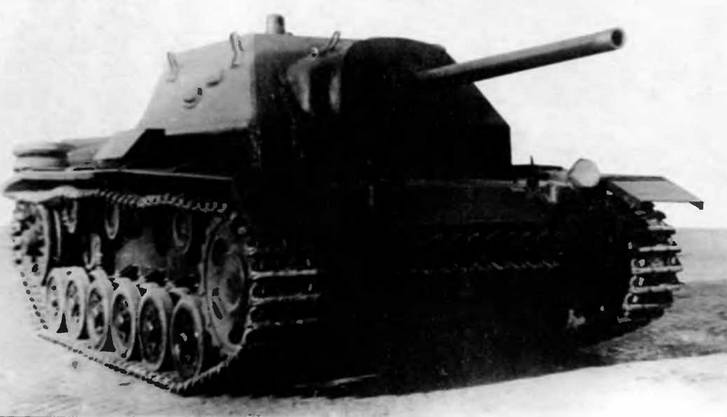

Командирский вариант СУ-76И (вверху). Серийный образец СУ-76И, вид с кормы (в центре).

 Памятник СУ-76И в г. Сарны на Украине

Тактико-технические характеристики САУ СУ-76И

БОЕВАЯ МАССА, т: 22,5

ЭКИПАЖ чел : 4

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6300, ширина — 2910, высота — 2375, клиренс — 350

ВООРУЖЕНИЕ: 1 пушка Ф-34 обр 1940 г. калибра 76 мм.

БОЕКОМПЛЕКТ 98 выстрелов

ПРИБОРЫ ПРИЦЕЛИВАНИЯ телескопический прицел ТМФД-7, панорама Герца

БРОНИРОВАНИЕ, мм: лоб корпуса — 50 .60, борт — 30 корма — 25, крыша и днище —10 20.

ДВИГАТЕЛЬ Maybach HL120TRM 12- цилиндровый, карбюраторный, V-образный, жидкостного охлаждения, мощность 265 л с. (195 кВт) при 2600 об/мин, рабочий объем 11 867 см³

ТРАНСМИССИЯ многодисковый главный фрикцион сухого трения, шестискоростная синхронизированная коробка передач (6+1), планетарный механизм поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ шесть опорных сдвоенных обрезиненных катков на борт; три обрезиненных поддерживающих катка, направляющее колесо; ведущее колесо переднего расположения с двумя съемными зубчатыми венцами (зацепление цевочное), подвеска индивидуальная торсионная; в каждой гусенице 94 трака шириной 380 мм, шаг трака 130 мм

СКОРОСТЬ МАКС., км/ч 50

ЗАПАС ХОДА, км 180

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30 ширина рва, м — 2,2, высота стенки, м — 0,6, глубина брода, м — 0,8.

СРЕДСТВА СВЯЗИ, радиостанция 9R переговорное устройство ТПУ-3
