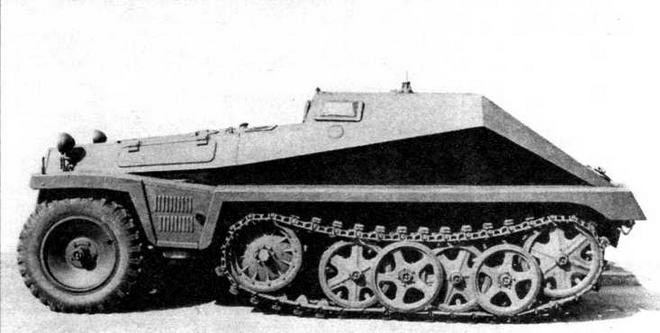

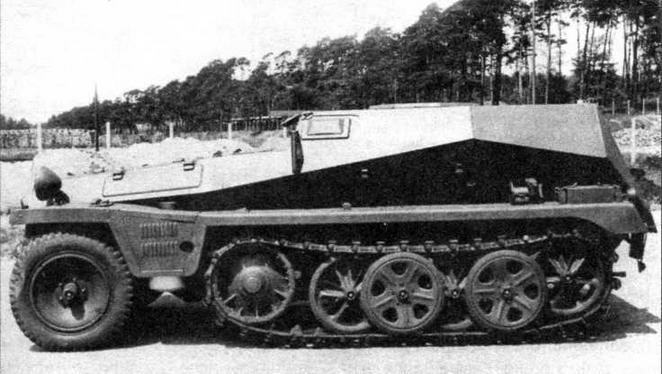

Бронетранспортер для перевозки боеприпасов Sd.Kfz.252
Sd.Kfz.252 (вид сверху)

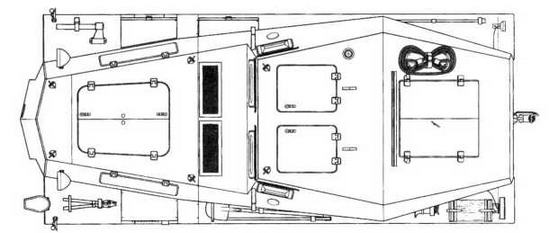

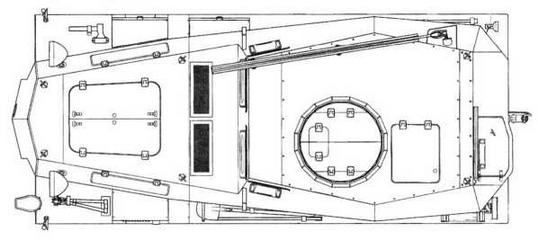

Sd.Kfz.253 (вид сверху)
Машина командиров взводов и батарей штурмовой артиллерии Sd.Kfz.253
Производство
Год
Sd.Kfz.252
Sd. Kfz.253
Sd. Kfz.250
1940
54
85
—
1941
359
200
389
1942
—
—
1374
1943
—
—
2895
1944
—
—
1761
1945
—
—
269
Всего
413
285
6628
Так как производство Sd.Kfz.252 и Sd.Kfz.253 началось раньше Sd.Kfz.250, то и в войска они поступили первыми. На 1 сентября 1939 года в штат батареи штурмовых орудий входили четыре Sd.Kfz.253 и три Sd.Kfz.252. Их боевое применение ограничилось Балканской кампанией и начальным периодом войны с СССР. К тому времени в качестве командирских машин стали использовать штурмовые орудия StuG III, а перевозчики боеприпасов изготавливать на танковых шасси. Кроме того, производство двух специальных машин на том же шасси, что и Sd.Kfz.250, но с другими корпусами посчитали нецелесообразным.
Серийное производство бронетранспортера, получившего обозначение Sd.Kfz.250, началось в июне 1941 года, когда была выпущена первая партия из 39 машин. С октября 1943 года приступили к выпуску модернизированной модели, так называемой neue Ausfuhrung, отличавшейся упрощенной конструкцией корпуса. Серийное производство Sd.Kfz.250 осуществлялось на заводах Biissing-NAG, Weserhutte, Wumag, Wegmann, Ritscher и Deutsche Werke с июня 1941 no 1945 год в двух вариантах: так называемом старом (Alt) и новом (Neu).

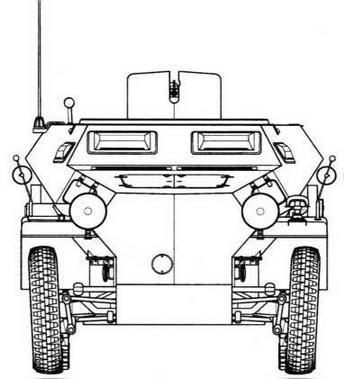

Sd.Kfz.250/1 Alt
Вид спереди

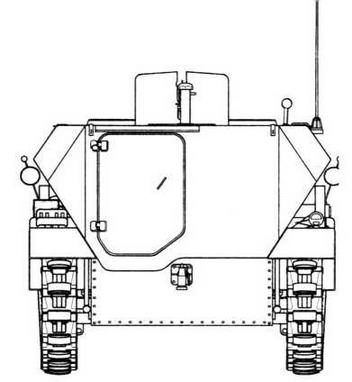

Вид сзади
Базовая серийная модификация бронетранспортера получила обозначение Sd.Kfz.250/1. С точки зрения компоновки бронетранспортер состоял из моторного отделения и находившегося за ним отделения управления, совмещенного с боевым. В последних размещался экипаж в составе водителя и командира машины, перевозимые пехотинцы или вооружение.
Корпус был сварен из прямых катаных броневых листов, расположенных под большими углами наклона. В качестве элементов жесткости использовались уголки и балки таврового профиля. Толщина бортовых, лобовых и кормовых листов не превышала 14,5 мм. Крыша и днище корпуса имели толщину 8 мм. Корпус устанавливался на раму шасси, которая выполнялась из стальных коробчатых балок, сваренных из стальных уголков и усиленных поперечинами. У варианта пей корпус отличался упрощенной конструкцией (9 частей вместо 19) и по внешнему виду был близок к корпусу бронетранспортера Sd.Kfz.251.
В передней части корпуса размещалось моторное отделение, где были смонтированы двигатель и топливный бак. За противопожарной перегородкой находились места водителя и командира бронетранспортера. В распоряжении водителя имелись приборы контроля работы двигателя (датчики температуры, давления масла, тахометр, указатель количества топлива), спидометр и контрольные индикаторы электрооборудования. Управлялась машина с помощью автомобильного руля и педалей сцепления, тормоза и акселератора. Справа от сиденья водителя находился рычаг переключения скоростей КП и рычаг ручного тормоза.

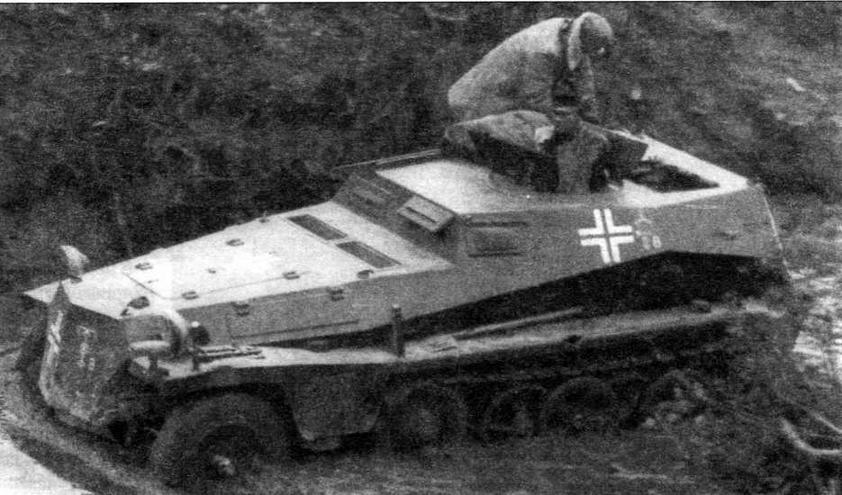

Бронетранспортер Sd.Kfz.253 из 5-й батареи 73-го моторизованного артиллерийского полка 1-й танковой дивизии. Восточный фронт, 1941 год

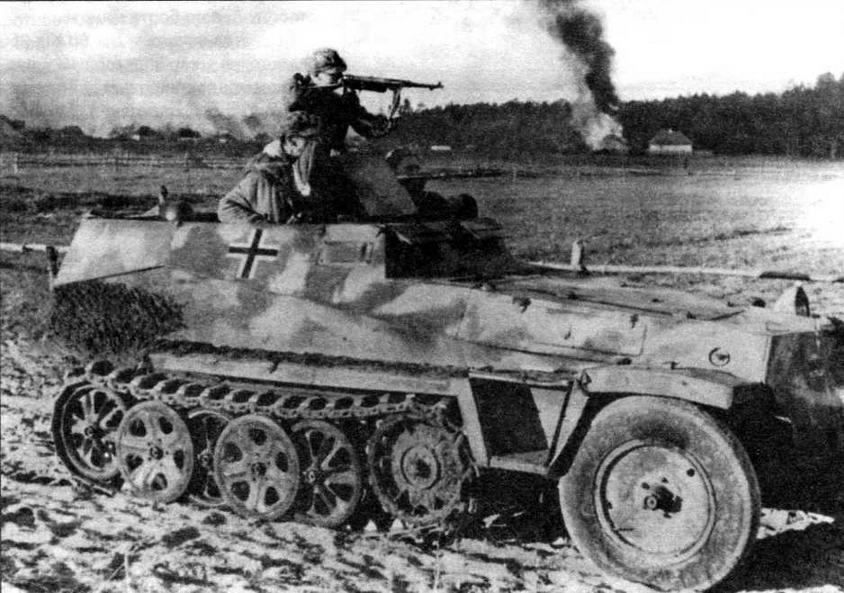

Бронетранспортер Sd.Kfz.250/1 ведет бой на окраине русской деревни. Восточный фронт, 1943 год
По обе стороны боевого отделения устанавливались скамьи пехотинцев-десантников. Первоначально они были обтянуты дерматином, позже его заменили простым брезентом, закрепленным на каркасе из стальных трубок. Устанавливались также и деревянные скамейки. На бортах имелись держатели для крепления внутри машины вооружения десанта, состоявшего из четырех человек, — 7,92-мм карабинов 98К и 9-мм пистолетов-пулеметов МР38 и МР40.
В передней части боевого отделения находились две наблюдательные щели со вставками из пуленепробиваемого стекла, такие же щели предусмотрели и в бортах машины. Наблюдение за обстановкой и полем боя велось и с помощью различных типов артиллерийских прицелов, биноклей,стереотруб.
На передних крыльях имелись усики, обозначавшие максимальные габариты машины по ширине. Там же были установлены одна или две фары. На левом крыле размещалась светомаскировочная фара типа Notek. На корме машины крепились два габаритных фонаря и ввод радиоантенны. В кормовом листе корпуса была предусмотрена дверь для входа и спешивания десанта. Она открывалась наружу, в сторону левого борта машины.

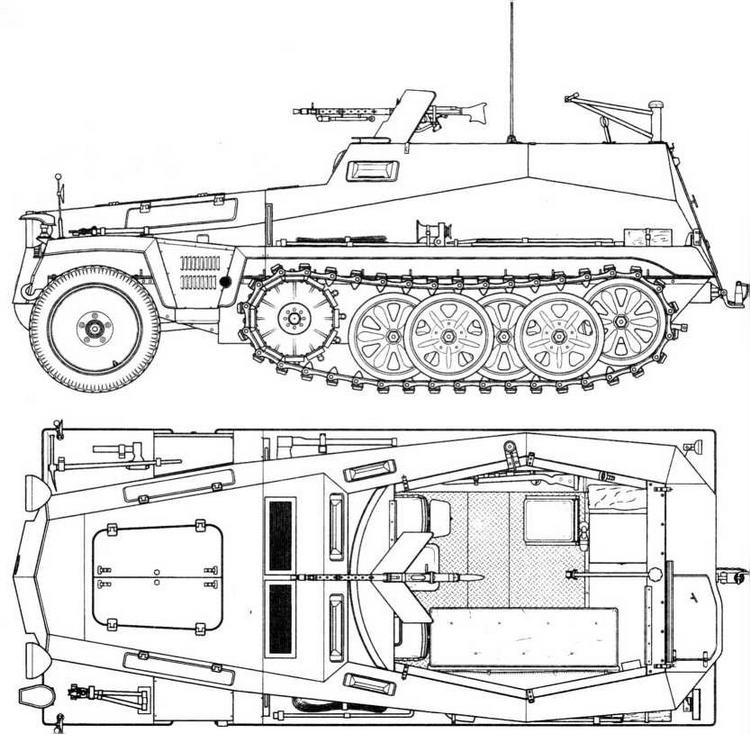

Sd.Kfz.250/2 Alt

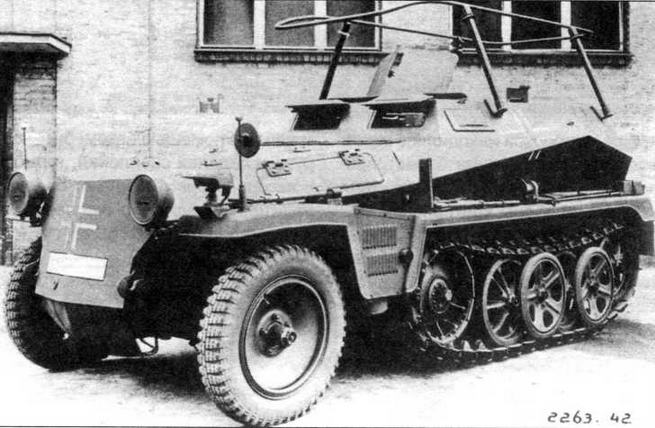

Машина связи Sd.Kfz.250/3 IVAlt

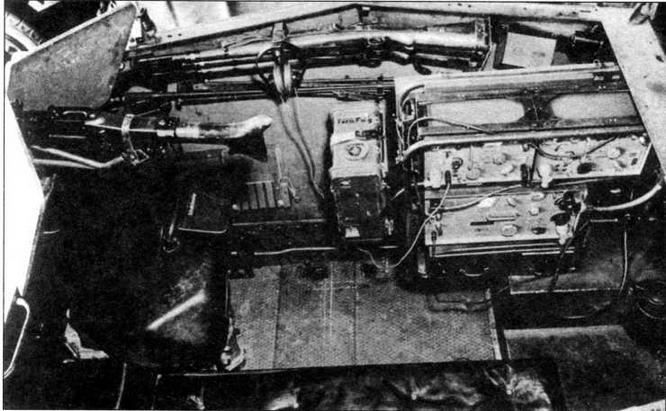

Боевое отделение машины связи Sd.Kfz.250/3 с радиостанцией Fu 8. Пулемет MG 34— на своем штатном месте за щитом. На стенке боевого отделения в положении по-походному уложены два карабина 98К
Бронетранспортер Sd.Kfz.250 оснащался карбюраторным рядным шестицилиндровым двигателем жидкостного охлаждения Maybach HL42TKRM, развивавшим мощность 100 л.с. (73,6 кВт) при 2800 об/мин. Рабочий объем 4171 см^3. Для технического обслуживания и ремонта двигателя в капоте имелся большой двустворчатый люк, а два люка поменьше — в бортах моторного отделения. Трансмиссия состояла из двухдискового сухого сцепления Fichtel & Sachs Mecano PF 220K с гидравлическим управлением, планетарной коробки передач Maybach Variorex VG 102 128Н, обеспечивавшей движение вперед на семи скоростях и назад—на трех, двойного дифференциала и пневматических тормозов.
Силовая установка позволяла бронетранспортеру двигаться по шоссе с максимальной скоростью 65 км/ч. Бензобак емкостью 140 л размещался в передней части корпуса между двигателем и противопожарной перегородкой. При движении по дороге с твердым покрытием расход топлива составлял 40 л на 100 км, а на бездорожье увеличивался вдвое. С полным баком запас хода по шоссе равнялся 320 км, а по проселку—200 км.
В качестве основного вооружения на бронетранспортере Sd.Kfz.250 использовался 7,92-мм пулемет Rheinmetall-Borsig MG 34 или MG 42, который монтировался на станке в передней части боевого отделения на верхней кромке корпуса. Пулемет оборудовался броневым щитком толщиной 6 мм. На верхней кромке кормового листа боевого отделения имелся шкворень для установки второго пулемета MG 34 или MG 42, предназначавшегося для стрельбы по воздушным целям. Боекомплект включал чаще всего 2010 патронов.
Бронетранспортер Sd.Kfz.250 имел полугусеничное шасси. Передний управляемый автомобильный мост с подвеской на поперечной полуэллиптической листовой рессоре оснащался односкатными колесами (6,00-20) с пневматическими шинами низкого давления. Гусеничный движитель каждого борта состоял из четырех сдвоенных обрезиненных опорных катков, расположенных в шахматном порядке — со взаимным перекрытием дисков катков; ведущего колеса переднего расположения с 12-ю роликами и направляющего колеса. Подвеска—торсионная. В каждой гусенице, имевшей амортизирующие резиновые вкладыши типа Zpw 51/240/160, насчитывалось 38 траков шириной 240 мм.
