Поэтому для электропроводок применяют медные или алюминиевые провода, а для нагревательных при­боров — нихромовые или константановые.

Но электрическое сопротивление проводника зави­сит не только от строения вещества, из которого он сделан. Оно зависит и от длины проводника, и от его толщины,

Чем длиннее проводник, тем больше его электри­ческое сопротивление. А вот с увеличением толщины (диаметра) проводника наоборот: чем толще провод­ник, тем просторнее и легче по нему передвигаться свободным электронам и, значит, тем меньше его элек­трическое сопротивление.

Закончив свое объяснение, учитель рекомендовал нам на первых порах не пользоваться током от сети для своих практических занятий по электротехнике, а работать с элементами и батареями.

ТАК НАЧАЛИСЬ ЭЛЕКТРОТЕХНИЧЕСКИЕ ДЕЛА

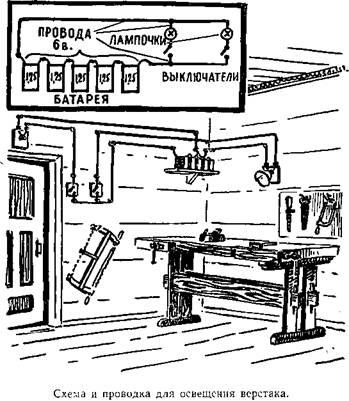

После первого знакомства с элек­тротехникой у меня без конца возникали самые замысловатые проекты различных электрических устройств. Сначала мы с братом реши­ли улучшить освещение в помещении, где стоял вер­стак. Для этого пришлось вычертить схему проводки. На схеме две лампочки (одна для освещения верстака,

а другая для общего освещения), два выключателя, электрические элементы и провода.

Мы выбрали лампочки, рассчитанные на напряже­ние 6,3 вольта. Поэтому пришлось взять пять элемен­тов, соединенных последовательно. Так как ЭДС одно­го элемента равна 1,25 вольта, то общая ЭДС батареи оказалась равной 5X1,25 вольта = 6,25 вольта.

Патрончики для лампочек и выключатели бы­ли самодельными. Элементы мы установили на полоч­ке. Проводку сделали медными проводами, плотно об­мотанными хлопчатобумажными нитками. Нитки не дают медным жилам соединиться друг с другом при соприкосновении. Если же их нужно соединить между собой, то предварительно очищают изоляцию ножом. Затем плотно скручивают провода плоскогубцами и места соединения обматывают изоляционной лентой.

Мы наметили места укладки и подвески проводов, затем нарезали необходимые куски провода и загото­вили скобочки для их укрепления на стенке. Чтобы скобочки не повреждали изоляцию, пришлось сделать из картона предохранительные гильзы.

Проложив провода по стенам, мы присоединили к ним патроны для лампочек и затем установили и присоединили выключатели. Осталось только соеди­нить последовательно элементы и подключить их к проводке. Когда мы это сделали и включили свет, то оказалось, что все в порядке.

Исправно работали оба выключателя. Можно бы­ло зажигать и гасить то одну, то другую лампочку. В заключение из бумаги был склеен колпак и надет на лампочку, подвешенную над верстаком.

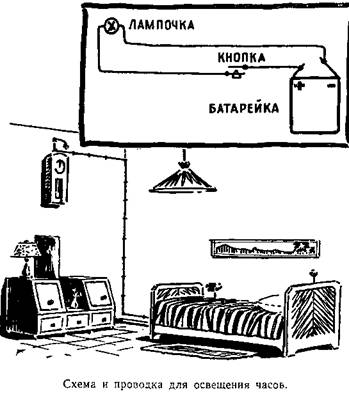

После этого нам захотелось сделать электрическое освещение циферблата стенных часов, чтобы можно было ночью включать свет и узнавать время, не вста­вая с постели. Мы решили применить лампочку от карманного фонаря. Для лампочки изготовили па­трончик, который можно было прикрепить к стене. Кроме того, сделали электрическую кнопку, чтобы с ее помощью включать свет. Я составил схему и разме­тил трассу будущей проводки так, чтобы она была

как можно менее заметна и не портила вида стен. Батарейку мы разместили в металлической коробке из-под зубного порошка, привернутой шурупами к сте­не. Кнопку прикрепили у изголовья кровати, а прово­да проложили по плинтусам вдоль пола и частично по стене и закрепили их маленькими скобочками. После того как были сделаны все соединения проводов, ввер­нули лампочку. Теперь достаточно было нажать на кнопку — и лампочка загоралась, ярко освещая ци­ферблат часов. Это устройство служило долго: бата­рейку приходилось менять примерно один раз в три месяца, а в летнюю пору еще реже.

Следующей нашей работой была установка электрического звонка. В первые дни, после того как нам его подарили, я забавлялся тем, что подключал к не­му батарейку и слушал мелодичный звон. Однако очень скоро этот звон надоел всем окружающим, и они настойчиво просили, чтобы мы поскорее постави­ли звонок на предназначенное для него место.

Но нам с братом очень хотелось узнать, как он ра­ботает. Мы снимали крышку звонка, смотрели на его детали, но так и не могли понять, что к чему.

Пришлось снова обратиться к учителю физики. Он посмотрел на звонок и сказал, что хоть звонок и старой конструкции, но на его устройство стоит об­ратить внимание.

Под крышкой звонка находятся катушки, надетые на железный сердечник,— это электромагнит. Он от­личается от обычного магнита тем, что притягивает к себе железные и стальные предметы только тогда, когда по катушкам проходит электрический ток.

Электромагниты очень широко применяются в тех­нике. На заводах лом черных металлов переносят краном с помощью мощных электромагнитов. В лю­бом электродвигателе, на автомобиле, самолете, теле­фонной станции применяются электромагниты.

Рядом с электромагнитом на плоской пружинке укреплен якорь. Он состоит из небольшой железной пластины с молоточком на конце. К якорю прикре­плена другая маленькая латунная пружинка с подвиж­ным контактом. Когда ток в обмотках не проходит, к этому контакту прикасается острие регулировочного контактного винта. Винт укреплен на дощечке и со­единен с выводным зажимом звонка. Начало обмотки электромагнита подведено к другому выводному за­жиму звонка, а ее конец присоединен к якорю. «Сек­рет» звонка состоит в том, что если присоединить к выводным зажимам звонка батарейку, то в момент включения батарейки якорь притянется к полюсам электромагнита. Одновременно контактная пружинка якоря отходит от контактного винта, ток перестает идти через обмотку электромагнита и, следовательно, электромагнит перестает притягивать якорь. Под дей­ствием пружины якорь снова отходит от электромаг­нита, и снова его контактная пружина соединяется с контактным винтом. Через обмотку опять идет ток, якорь снова притягивается и т. д. Таким образом, по­ка батарейка подключена к зажимам звонка, его якорь все время колеблется, а молоточек ударяет по чашечке звонка, и мы слышим звон.

Если снять чашечку звонка, то он по своему устройству будет напоминать весьма распространен­ный электрический прибор — электромагнитное реле. Реле, так же как и звонок, имеет электромагнит и не­сколько контактов, связанных с якорем. Включая и выключая ток в обмотке реле, можно замыкать или размыкать его контакты. А они, в свою очередь, мо­гут включать какие-либо другие электрические устрой­ства. Благодаря своим замечательным свойствам реле нашли большое применение в современной технике. На их использовании основана новая область техни­ки — автоматика. В наши дни широко применяются

заводы-автоматы, станки-автоматы, автоматические телефонные станции и радиостанции. Создание и со­вершенствование этих замечательных достижений техники немыслимо без применения реле.

Рассказ учителя о звонке и реле так меня заинте­ресовал, что я решил ввести автоматику у себя дома. Но никто, кроме младшего брата, не верил в эту воз­можность, и мне пришлось ограничиться просто уста­новкой звонка.

Это оказалось не очень сложным. Для питания звонка мы взяли два элемента, соединили их после­довательно и установили на полочке в коридоре. Кнопку укрепили на входной двери. Для проводки
