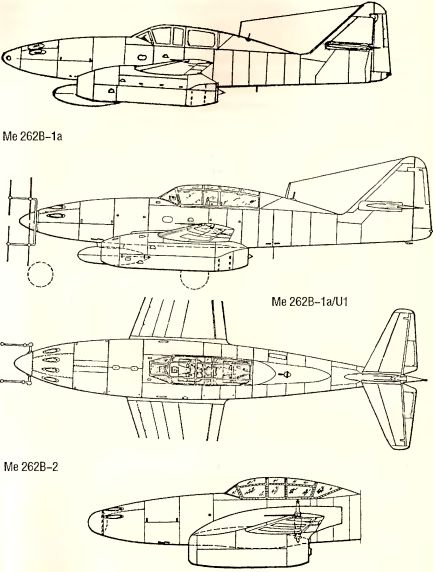

Рис. 102. Двухместные варианты Me 262В.
Задняя кромка оборудовалась двухсекционными цельнометаллическими закрылками.
Силовая установка — два осевых турбореактивных двигателя Jumo 004В-1 (при тяге, аналогичной Jumo 004А, они весили на 100 кг меньше) в подкрыльевых гондолах. Моторы оснащались восьмиступенчатым осевым компрессором и одноступенчатой осевой турбиной, расположенными на общем валу. Топливо подавалось в шесть камер сгорания. Стартер двухцилиндровый, системы «Riedel». Диаметр сопла двигателя регулировался подвижным коническим клапаном, на летном жаргоне именовавшимся «луковицей». Каждый двигатель развивал тягу 8,7 кН (890 кг) при 8700 об/мин, температура выхлопных газов достигала 610
В качестве топлива использовалось дизельное топливо J2, для запуска — бензин В5 (причину применения двух разных типов топлива смотрите в разделе, посвященном реактивному бомбардировщику Ar 234). Горючее размещалось в двух 900-литровых мягких резиновых баках, расположенных перед кабиной и за ней. Нижний вспомогательный бак емкостью 170 литров устанавливался в фюзеляже, над лонжероном, хвостовой вспомогательный (580 литров) — за главным баком. На двухместных машинах, за исключением Me 262B-la/U2, емкость хвостовых топливных баков была уменьшена: главный вмещал 350 литров, вспомогательный — 250.
Хвостовое оперение стреловидное, цельнометаллическое, на нервюрах. Тяги рулей также металлические. Шасси трехстоечное, убирающееся. Главные стойки опирались на главный лонжерон и снабжались маслопневматическими амортизаторами. Тормоза гидравлические. Носовая стойка управляемая, оборудована лобовым и боковыми амортизаторами (применение мощных амортизаторов объясняется большой посадочной скоростью — около 180 км/ч и вызванными этим предельными нагрузками на элементы шасси). Шины низкого давления. Все машины оснащались аварийным хвостовым костылем.
Радиооборудование включало станцию FuG 16ZY, радиополукомпас и прибор опознавания «свой — чужой» FuG 25А. Ночные истребители оснащались радарами (смотри в тексте), детектором радиолокационного излучения «Naxos» и прибором пилотирования в условиях нулевой видимости.
Серийное производство «Мессершмиттов» закончилось в самом конце войны — заводы, выпускавшие эти самолеты, были захвачены войсками стран антигитлеровской коалиции либо уничтожены воздушными налетами. До сего времени точно не известно, когда фактически прекратился их серийный выпуск, однако по немецким данным, к апрелю 1945-го ВВС получили 1433 машины различных модификаций, не считая большого количества незаконченных в сборке самолетов. Известно, что далеко не все боеготовые Ме 262 поступили в авиационные части: участие в боевых действиях приняло чуть более половины «Ласточек».
Кроме того, на основе стандартных Ме 262 немцы разработали ряд перспективных реактивных машин различной конструкции и назначения. На заключительном этапе войны этой деятельностью руководил группенфюрер СС Ганс Каммлер (Hans Rammler), ранее курировавший разработку и боевое применение ракет «Фау», а с марта 1945 года — создание всех современных образцов боевых самолетов. Так, в феврале 1945 года проходил испытания весьма оригинальный перехватчик, созданный на основе стандартного Ме 262А-1а и получивший обозначение Ме 262C-1a «Heimatscliuetzer I» («Защитник родины»). В хвостовой части его фюзеляжа был установлен жидкостный ракетный двигатель Walter HWK109-509 (RII211/3) с компонентами топлива, размещенными в специальных фюзеляжных контейнерах. Реактивные моторы Jumo 004В, разумеется, сохранили собственную систему питания. Мотор «Вальтер» развивал тягу 16,8 кН и поддерживал ее в течение трех минут. Это позволяло машине развивать фантастическую скороподъемность: высоты 8000 метров она достигала через 3,5 минут после взлета, а 12000 метров — через 4,5! Таким образом, скороподъемность самолета составляла 43 м/с: абсолютный рекорд для 1945 года. Резко возросший взлетный вес самолета компенсировался применением стартовых ракетных ускорителей «Рейнметалл-Борзиг».

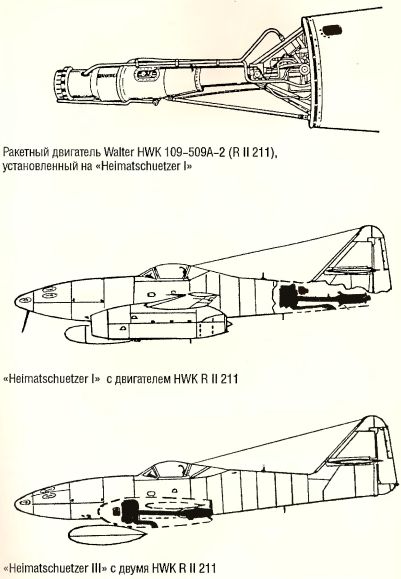

Рис. 103. Самолеты Ме 262, оснащенные экспериментальными двигательными установками.
Рис. 103. (Продолжение). Самолеты Ме 262, оснащенные экспериментальными двигательными установками.
«Хайматшютцер I» фактически являлся экспериментальным — стандартным перехватчиком ВВС должен был стать его образец «II» (Ме 262С-2Ь), основу силовой установки которого составляли моторы BMW 003А. Схема размещения двигателей не изменилась: BMW 003 размещались в мотогондолах, ракетный BMW 718 — в хвостовой части фюзеляжа. Был построен опытный образец этой машины (на базе модификации 4А 1а),
на котором в апреле 1945 года пилот Карл Баур достиг высоты 7620 метров за 1,5 минуты. Потолок 12000 метров был достигнут за 4 минуты. Еще до завершения испытательных полетов «Хайматшютцер II» [22] сгорел в результате пожара. Таким образом, в попытке использования более слабых по своим характеристикам двигателей BMW 003А (вместо стандартных «Юмо 004В») Мессершмитт оснастил ими три экземпляра Me 262А lb. В последние месяцы войны шла подготовка к испытаниям еще одного образца («Хайматшютцер III») — варианта Me 262С-3 с двигателем RII 211, установленным в подфюзеляжной гондоле. Мотор мог сбрасываться: после осуществления разгона машины он должен был опускаться на землю на парашюте, оставаясь пригодным к дальнейшему использованию. Другой вариант предусматривал установку двух: RII 211 в крыльевых гондолах вместо реактивных двигателей. В металле этот проект не был осуществлен до самого конца войны.22
Оба варианта истребителя несли и другое условное наименование — «Interzeptor (то есть перехватчик) I/II».
Модификация С-3 была не единственным проектом, над которым шла работа в КБ Мессершмитта. В 1944—45 годах возник целый ряд проектов различных по своему назначению боевых самолетов, основывавшихся на базе Ме 262. Под давлением Гитлера были разработаны проекты, получившие обозначения Schnellbomber (скоростной бомбардировщик) I и II. Последние отличались измененным фюзеляжем. Вариант I имел удлиненную хвостовую часть и кабину, смещенную в носовую оконечность — бомбы подвешивались на внешней подвеске в центре тяжести машины.

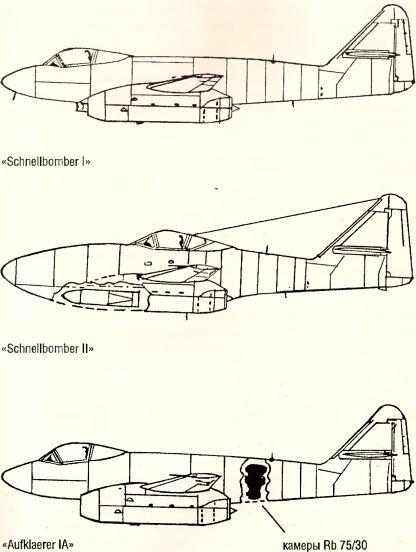

Рис. 104. Экспериментальные машины на базе Ме 262.
Второй при общей схожести с серийным Ме 262 был оборудован закрытым бомбоотсеком. Обе модификации не несли вооружения и могли выпускаться в варианте фоторазведчика: камеры Rb 75/30 устанавливались в фюзеляже за задней кромкой крыла (Aufklaerer I) либо в носовой части вместо бомбовой нагрузки (Aufklaerer II).
В стадии проектной проработки находились высотные истребители Me 262HGI и HG III с повышенными скоростными характеристиками. От других машин их отличали крылья с увеличенным углом стреловидности и более мощные моторы — Heinkel HeS 011А. HG III был рассчитан на достижение скорости 1000 км/ч.
Ме 262 должен был стать основой для проектов двухместных реактивных бомбардировщиков Р 1099 и Р 1100. В конце войны был разработай вариант, получивший наименование Ме 262 «Lorin». Эта машина представляла собой скоростной перехватчик, два реактивных двигателя которого дополнялись установленными над корневыми частями крыльев экспериментальными пульсирующими воздушно-реактивными моторами системы французского инженера Лорена. Встречаются упоминания о ночных истребителях Me 262В с реактивными двигателями HeS 011А или турбовинтовыми DB 021. В конце войны был проработан проект трехместного ночного истребителя, оснащенного моторами «Хейнкель» и большим стреловидным крылом.
Кроме того, Ме 262 предполагалось использовать в различных сцепках (например, «Mistel»). Одним из вариантов функционирования подобной системы была буксировка реактивным самолетом на заданную высоту миниатюрного ракетного перехватчика Р 1103 (также разработка Мессершмитта).
Некоторые перспективные элементы конструкции, узлы и предметы оборудования уже проходили испытания на серийных Me 262А. Например, один из одноместных истребителей совершил ряд полетов с установленными на нем РЛС FuG 218 «Neptun V», а также с FuG 226 «Neuling». На другой машине испытывалось детекторное электроакустическое оборудование с антенной в виде двузубой вилки, установленной в носовой части фюзеляжа. Детектор активизировал крупнокалиберное пушечное вооружение, ведущее огонь в вертикальной плоскости.
Подводя итог главе, нужно еще раз обратиться к мемуарам министра Шпеера: «Чем хуже становилась ситуация, тем реже Гитлер прислушивался к противоречащим его мнению аргументам. Он показал себя еще большим деспотом, чем прежде. Его упорство в отстаивании собственной, ошибочной точки зрения роковым образом сказалось на разработках наиболее эффективного образца нашего „чудо-оружия“ — оснащенного двумя реактивными двигателями истребителя „Ме-262“» (10, с. 484). Как говорится, комментарии излишни — слова министра звучат настоящим некрологом всей немецкой «реактивной программе», фактически похороненной в результате амбиций фюрера.
