«Чудо-оружие» Третьего рейха

Еще в ходе реализации программы выпуска серии В-1 неожиданно возникли проблемы с горючим: двигатели Jumо 004 использовали дизельное топливо К1, однако его острая нехватка заставила заправлять машины менее качественным J2. Выход был найден аналогично способу, примененному на Me 262: турбины как BMW 003, так и Jumo 004 запускались двухцилиндровым стартером, который раскручивал их до 3000 об/мин.

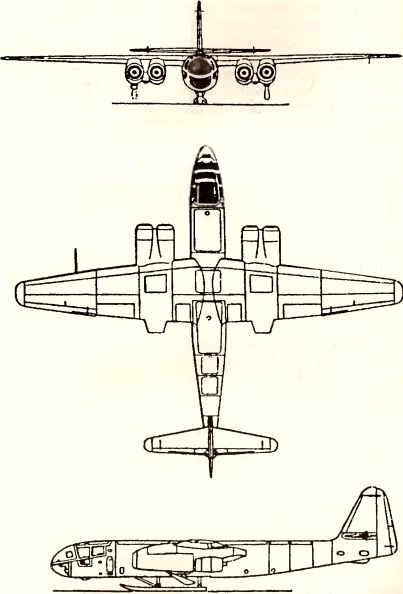

Рис. 111. Опытный бомбардировщик Ar 234 V6.

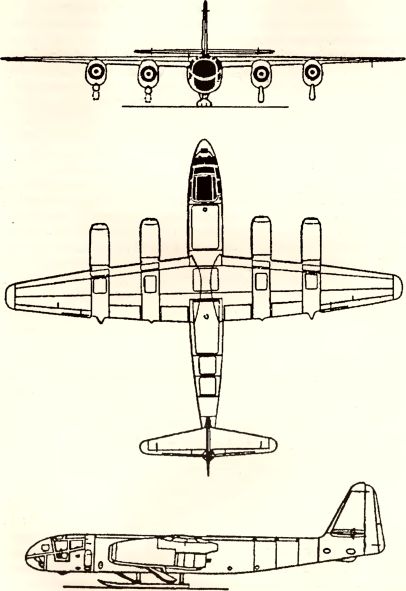

Рис. 112. Опытный бомбардировщик Аr 234 V8.

В системе запуска использовался высокооктановый бензин В5, а на скорости 6000 об/мин мотор переводился нa J2 с помощью сектора газа. По этой причине перезапуск двигателя в полете не представлялся возможным — эта проблема не была решена до конца испытаний [26] . Запас горючего размещался в двух мягких баках; передний (емкость — 1800 литров) занимал пространство между кабиной пилота и передней кромкой крыла, задний (2000 литров) — позади крыла.

26

На высоте и скорости, превышающих 4000 метров и 400–500 км/ч, перезапуск двигателей Jumo 004 В был возможен. Однако при остановке мотора пилот должен был немедленно закрыть топливный кран: иначе двигатель немедленно заливался горючим и загорался. В этом и заключалась причина гибели Зелле на испытаниях Ar 234V7.

30 сентября 1944 года к испытаниям присоединился первый опытный образец Аг 234С— V19. Машина представляла собой практически не измененный (за исключением установки четырех BMW 003А-1) вариант В-1. Носовое колесо было увеличено, элероны изменены, а на нижней поверхности крыла появились тормозные щитки. Вариант V20, чьи испытания начались в октябре, вдобавок получил еще и гермокабину.

Не дожидаясь завершения испытаний, в Альт-Ленневице начали работы по сборке машин модификации С, полностью аналогичной прототипу V20. Герметизация отделения управления была признана обязательной для всех машин серии С и, в отличие от их предшественников, достигалась установкой двойных панелей остекления.

Вскоре началось серийное производство Ar 234С, причем выпускались сразу несколько вариантов. Версия С-1 представляла собой фоторазведчик с оборудованием, аналогичным примененному на В-1. Почти километровый разбег тяжелой машины сокращался до 650 метров применением двух стартовых ускорителей. Бомбардировочный вариант получил обозначение С-2. Машина могла нести одну 1000-кг или две 500-кг авиабомбы. Так как самолет был более низковысотным, чем С-1, он чаще получал оборонительное вооружение — две 20-мм пушки MG 151/20, установленные аналогично модификации В-1 /В-2 в хвостовой части (боекомплект — 250 патронов на ствол). Было выпущено несколько экземпляров С-0 и С-1, но впоследствии их производство свернуто, а освободившиеся мощности задействованы для выпуска нового варианта — С-3.

Ar 234С-3 (прототипы V21-V25) являлся многоцелевой машиной, выполняющей функции тяжелого ночного истребителя, бомбардировщика и штурмовика. Его предполагалось оснащать четырьмя моторами повой модификации BMW 003C тягой по 900 кг, однако их разработка не завершилась до конца войны. Пол кабины был несколько приподнят для улучшения обзора, поэтому остекление кабины приобрело характерную вздутость. Обе 20-мм пушки были сохранены, но еще две таких же установили в носовой части фюзеляжа снизу, для стрельбы по курсу самолета. Боекомплект остался прежним. Все машины оборудовались тремя узлами подвески типа ЕТС 504. аналогичными установленным на бомбардировочных версиях Me 262. От огня противника со стороны передней полусферы экипаж защищало 80-мм бронестекло.

Моторы BMW 003С должны были устанавливаться и на последующих вариантах машины. Первым из них стал двухместный ночной истребитель C-3/N В носу устанавливали две 30-мм пушки МК 108, а разместившийся за летчиком оператор обслуживал РЛС FuG 218 «Neptun V» с антеннами типа «утренняя звезда». Фоторазведчик С-4 оборудовался по типу своих предшественников, но сохранял набор вооружения из четырех 20-мм пушек. Двухместный бомбардировщик С-5 (прототип — V28) отличался установкой кресел пилота и штурмана рядом. Разведчик С-6 (прототип — V29) был аналогичен С-4, но его экипаж состоял из двух человек.

В самом конце войны появился проект двухместного ночного истребителя Ar 234С-7 с иным размещением вооружения: две 30-мм пушки МК 108 (боекомплект 100 снарядов на ствол) вели огонь по курсу, а одна 20-мм пушка MG 151/20 (300 снарядов) размещалась сзади. Силовая установка состояла из двух разрабатывавшихся в то время моторов Heinkel-Hirth HeS 011А тягой по 1300 кг либо (на первых экземплярах) Jumo 004В/С тягой по 900—1000 кг. Кресла летчика и оператора размещались рядом. В носовой части устанавливалась РЛС FuG 245 «Bremen О» сантиметрового диапазона. Наконец, Ar 234С-8 представлял собой одноместный бомбардировщик с бомбовой нагрузкой до 1000 кг. Две пушки MG 151/20 вели огонь вперед.

Рис. 113. Многоцелевой самолет Ar 234С-3 (V21).

Рис. 114. Экспериментальный самолет Ar 234 V16.

Самолет оснащался двумя моторами Jumo 004D (тяга по 1050 кг).

Всего были выпущены 10 опытных самолетов серии С, на двух из них (V26 и V30) предполагалось провести испытания новых крыльев с ламинарным профилем [27] , однако они не успели получить двигатели и впоследствии были уничтожены во избежание захвата советскими войсками. В ходе серийного выпуска построили 14 Ar 234С-1 и С-3, но лишь несколько единиц достигли боеготовности, а в люфтваффе не попало ни одной машины.

27

V26 имел цельнодеревянное крыло с толстым профилем, V30 — металлическое с тонким.

Немцы вели работы и по более глубокой переработке проекта Ar 234. Кроме упоминавшихся машин с ламинарными крыльями, немцы разработали перспективный вариант «Блица» серии В — Ar 234V16, оснащенный стреловидным крылом. Германские специалисты в области аэродинамики создали компромиссный тип крыла в связи с необходимостью его вписывания в общую конструкцию самолета при сохранении прежнего фюзеляжа и шасси. Угол стреловидности на передней кромке колебался от 37 градусов в корневой части до 25 на законцовках. Отличалась и двигательная установка — машина оснащалась комбинированными моторами BMW 003R Последние представляли собой комбинацию BMW 003А с ракетными двигателями BMW 718 (обеспечивали тягу до 1225 кг в течение трех минут). Однако это крыло так и не было установлено на самолете, поскольку в апреле 1945 года завод фирмы «Арадо» был захвачен британскими войсками, а крыло уничтожено самими немцами. Тем не менее английские специалисты подробно исследовали попавшую в их руки документацию и впоследствии крылом идентичной конструкции оснащался стратегический бомбардировщик Королевских ВВС «Victor» фирмы «Handley Page».

Проводились испытания оригинального способа дозаправки Аr 234 в воздухе. С этой целью самолет оснащался буксируемым топливным баком (емкость 2800 литров для модификации В и 4000 — для серии С) Бак крепился к хвостовой части фюзеляжа машины с помощью полужесткого топливопровода. Опыты с буксировкой топливного бака навели немцев на мысль применить эту схему для доставки к цели тяжелых авиационных боеприпасов например, 1400-килограммовои бомбы, оснащенной крыльями небольшого размаха. Авиабомба оснащалась сбрасываемой двухколесной тележкой шасси. После «прицеливания» корпусом самолета на цель бомба сбрасывалась. Аналогичный принцип положен в основу транспортировки в район пуска управляемой крылатой ракеты Fi 103 (V 1) (смотри раздел «Управляемые оперативно тактические ракеты»).

К моменту захвата англичанами Альт Ленневица на сборочной линии находились еще 10 самолетов — прототипов новой модификации (V31 — V40). Серия D должна была оснащаться двумя экспериментальными газотурбинными моторами HeS 011А тягой по 1300 кг. Планировалось производство двух основных вариантов: D 1 (фоторазведчик) и D 2 (бомбардировщик). В связи с отсутствием новых моторов ни один самолет так и не был построен. Перспективными двигателями должны были оснащаться Ar 234Е (истребитель), разработанный на основе проекта D, и Ar 234F. Последний имел значительно большие габариты, а его двигательная установка состояла из четырех HeS 011А либо двух мощнейших Jumo 012.
