Стержни выбрасывались вышибным зарядом по направлению к цели, а их взрыватели срабатывали при контакте с целью.

Боевые части типа BS и MS использовали на 150-мм ракетах R 50/BS, 210-мм R 100/BS и R 100/MS, 300-мм R50/BS; на завершающем этапе войны проводили работы над 420-мм ракетой. Наиболее детально проработанным стал вариант R 100/BS, чье серийное производство началось в январе 1945 года. Из 250 заказанных ракет к концу войны изготовили только 25 экземпляров. Незавершенным остался проект доработки 500-кг авиабомбы («ракетный» калибр 420 мм) в качестве неуправляемой ракеты SC 500RS.

Интересным с конструктивной точки зрения стал проект 150-мм НАР «Drahtmantel» («Проволочная сеть»), разрабатывавшийся заводом «Waffenfabrik Brunn». Ее шрапнельная боевая часть имела сходные с образцом R 100/BS характеристики. Для достижения более высокой скорости полета ракеты оснащалась облегченной камерой сгорания, изготовленной из стального листа толщиной всего 1–1,5 мм. Необходимая прочность устройства обеспечивалась внешней оплеткой стальной проволокой с прочностью на разрыв 800 мегапаскалей. Оборудованная таким образом камера сгорания выдерживала внутреннее давление до 30 мегапаскалей, но следствием нагрева ее тонких стенок при работе ракетного двигателя стала сильная температурная деформация кожуха. Удовлетворительные результаты были достигнуты только после значительного увеличения толщины стен камеры. Цилиндрический брусок пороха диаметром 112 и длиной 856 мм разгонял «Драхтмантель» примерно до 500 м/с. Предусматривалось также использование заряда, горящего при низком давлении (как у ракеты R4/M) — с его применением отпадала нужда в плетеном проволочном кожухе.

В 1944 году было принято решение о принятии ракеты на вооружение — ВВС получили установочную серию НАР (1000 единиц). Результаты опытных стрельб неизвестны. В случае неудовлетворительного итога войсковых испытаний планировалось переработать ракету для использования в ПВО. Рассматривался вопрос о разработке подобной НАР калибром 210 мм, но работы над ней не вышли из стадии первоначального проекта.

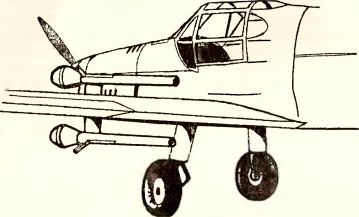

Рис. 150. Подвеска 210-мм НАР на боевых самолетах.

Мысль об создании авиационных ракет класса «воздух-поверхность» пришла в голову немцам достаточно поздно, хотя их противники — американцы, англичане и русские с успехом применяли ракеты для штурмовки наземных целей еще в начале войны. Первые импровизированные образцы такого вооружения начали использоваться только в 1944 году. Наиболее детально проработанными стали противотанковые ракеты. Их первые типы создавались на основе гранаты РПГ R-Pz.B. 54/1 «Панцершрек» (смотри главу «Реактивные противотанковые гранатометы»). С помощью установки более «долгоиграющего» двигателя удалось создать НАР, развивающую скорость около 130 м/с. Три направляющие для ракет монтировались на стандартном узле подвески ЕТС 250 и после залпа сбрасывались. Боевая эффективность и баллистические данные этого оружия оказались не вполне удовлетворительными, поэтому произведено и применено только небольшое количество ракет. Второй вариант, с максимальной скоростью 240 м/с, также оказался неудачным, хотя и стал основой для дальнейшей разработки авиационных противотанковых ракет.

Вследствие острого цейтнота и настоятельных требований Министерства авиации максимально ускорить принятие на вооружение противотанковых ракет, конструкторы чаще всего брали за основу уже имеющиеся образцы НАР и наспех приспосабливали их к новым задачам. По имеющимся данным, параллельные работы велись над несколькими образцами ракет.

Противотанковая НАР «Panzerblitz 1.» существовала по крайней мере в трех вариантах. Основой для нее стала 80-мм W.Gr.43 (переработанная советская М-8), в которой первоначальная фугасная боевая часть была заменена кумулятивной (бронепробиваемость до 90 мм). Ракета развивала скорость около 374 м/с. Другая версия «Панцерблица» возникла путем соединения боевой части РПГ «Панцершрек» с несколько доработанным двигателем 80-мм ракеты. Удовлетворительная форма головной части достигнута путем применения баллистического колпака. По некоторым данным, при запуске с самолета удалось добиться значительной точности стрельбы (рассеивание— 0,001 дальности полета), то есть примерно каждая шестая ракета попадала в цель.

Ракеты запускались с направляющих рельсового типа либо со сбрасываемой ПУ (восемь направляющих). При залповом огне в результате взаимного воздействия тепловых следов ракет несколько падала точность стрельбы. Основным недостатком системы стало требование резкого ограничения скорости самолета в момент ракетного залпа.

Для обеспечения лучшей бронепробиваемости (150–180 мм) в варианте «Panzerblitz» кумулятивная боевая часть калибром 130 мм скомбинирована с двигателем 55-мм ракеты R4/M. По причине увеличения общей массы боеприпаса на 1 кг максимальная скорость упала до 370 м/с, что было признано неудовлетворительным. Кроме того, боевая часть оказалась несколько слабой для эффективной борьбы с танками. Поэтому была выпущена лишь небольшая серия этих ракет, которые с декабря 1944 года использовались на Восточном фронте в качестве вооружения штурмовиков Fw 190F-8.

Последней известной конструкцией является ракета «Panzerblitz» 3. На ней вновь применен двигатель от R4/M, вариантов боевой части было несколько. Первоначальная увеличенная фугасная БЧ вскоре была заменена кумулятивной, которая обеспечивала пробивание 120-мм гомогенной брони. По некоторым данным, кумулятивная боеголовка была заимствована у РПГ «Панцершрек», по другим — разработана на основе 75-мм кумулятивного снаряда Hl.Gr.43. Сохранившиеся фотографии подтверждают первую точку зрения. После запуска ракета должна была развить скорость 480 м/с (при использовании пороха, горящего при низком давлении — до 570 м/с). Несмотря на настоятельную нужду в мощном противотанковом средстве этот образец НАР (обозначение R4/HL) не удалось пустить в серийное производство; было изготовлено всего несколько опытных образцов. Ракету должны были запускать со стандартных направляющих НАР R4/M.

Немцы проводили работы по установке НАР «воздух — поверхность» практически на всех образцах бомбардировщиков и штурмовиков. Например, на двухмоторном штурмовике Hs 129В испытывалась подвеска 210-мм ракет W.Gr. 42, 280-мм WK, 70-мм «Panzerblitz 1» и 55-мм «Panzerblitz 2». На Fw 190 различных модификаций число устанавливавшихся серийных и экспериментальных ракет было еще больше.

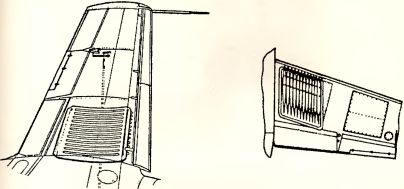

Рис. 151. Установка противотанковых гранатометов «Panzerfaust 100» на самолете Вu 181.

Многоцелевые Fw 190F-8 в опытном порядке оснащались 16 направляющими «Панцерблиц 1», 12–14 «Панцерблиц 2», либо шестью 88-мм ракетами типа «Панцершрек». Тем не менее, несмотря на все ухищрения, в Германии до самого конца войны так и не удалось создать действительно эффективную ракету для обстрела наземных целей. Хотя в экспериментах недостатка не было — в 1945 году с самолетов стали применять даже пехотный реактивный гранатомет одноразового применения «Panzerfaust 100». Трубчатые направляющие РПГ без каких-либо изменений монтировались на простейших крыльевых кронштейнах. Последние наваривали на крылья легкого одномоторного учебного моноплана Вu 181 — совершенно небоевой машины, превращенной таким образом в «штурмовик». Одна направляющая крепилась к верхней поверхности крыла, другая — к нижней. Оборудованный таким образом самолет нес четыре «Панцерфауста». В последние месяцы войны из этих машин была сформирована импровизированная штурмовая авиагруппа, сражавшаяся на Восточном фронте.

Рис. 152. Подвеска ракет R4/M на Me 262А-1Ь.

После окончания второй мировой войны некоторые образцы германских НАР послужили образцами для создания авиационных ракет в ряде стран-победительницах. В особенности это касается R4/M, которые состояли на вооружении чешских ВВС (ими оснащали истребители S.199 — реплика немецкого Bf 109G), а также стали основой для разработки послевоенных американских 69,8-мм НАР «Mighty Mouse».

Необходимо напомнить еще об одном применении реактивного принципа в авиации — пороховых ракетных стартовых ускорителях, используемых для обеспечения взлета или сокращения разбега тяжелых самолетов. По американским данным, первые попытки создания таких систем в Германии начались еще перед войной, однако эти опыты стали лишь прелюдией к закупке в 1939 году в США технологий, созданных Ф. Дж. Мэйлином (F. J. Malin). В Германии наибольшее распространение получили стартовые ускорители конструкции инженера Вальтера, в которых рабочая тяга создавалась «холодным» путем — катализированным разложением 80-процентного пероксида водорода.
