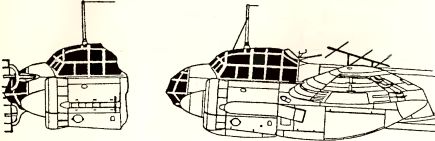

Рис. 164. Вариант размещения РЛС FuG 200 (слева) и Fug 217 (справа) на бомбардировщиках Ju 88A-6U.
С 1943 года «Кондоры», оперировавшие против союзных конвоев в Атлантике, стали использовать тактику радиолокационного поиска цели. В районе ее предполагаемого местонахождения четверка самолетов выстраивалась фронтом и, описывая широкий круг, осматривала горизонт с помощью локаторов. Первый «Фокке-Вульф», обнаруживший цель, наводил остальные машины.
FuG 200 и 217 устанавливали на всех типах дальних морских бомбардировщиков, разведчиков и торпедоносцев, в том числе и на более легких двухмоторных машинах (например, на морских разведчиках-торпедоносцах Me 410В-5/В-6). Морские варианты стандартных средних бомбардировщиков люфтваффе Do 217 и Ju 88/188
Не менее активно немцы разрабатывали радары для системы ПВО (наземного базирования). Первые РЛС были приняты на вооружение еще в 1940 году, а к концу второй мировой войны зенитчики располагали 15 образцами этих устройств, обозначавшихся индексом FuMo (Funkmessortung — буквально «Радиоопределитель местоположения»). Первым из них стало достаточно примитивное панорамное устройство раннего обнаружения FuMo 36 «Freyz» (Al).

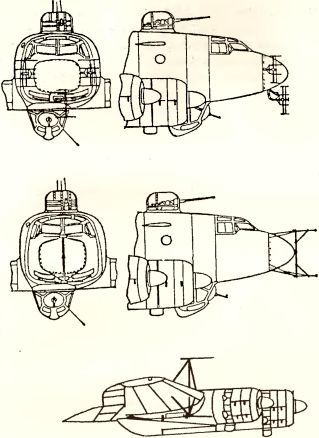

Рис. 165. Антенны PЛC на морском бомбардировщике Fw 20 C-4 (сверху FuG 200, снизу FuG 217).
Впоследствии фирма «Lorenz» разработала навигационные РЛС FuMo 39L и 40L, которые, кроме своей основной задачи, ограниченно применялись и для управления огнем зенитной артиллерии.
Самым распространенным радиолокатором стал FuMo 39Т «Wuerzburg» (FuMo 62) модификаций A — D. Всего выпущено около 4000 единиц. В центре его сплошной чашевидной антенны (диаметр 3 метра) на кронштейне размещался конический циркулирующий диполь с крышкой. Антенна устанавливалась на тумбовой опоре с крестовидным основанием и имела угол вращения 360 градусов. На основании опоры размещались передатчик, приемник, органы питания в сетчатом кожухе и места для расчета из трех человек. Наводчик размещался справа; в его распоряжении находились педали и маховик для горизонтального и вертикального наведения антенны. Масса прибора составила 1500 кг, его транспортировка осуществлялась с помощью двух полугусеничных транспортеров Sd.Kfz. 10 на одноосных прицепах Sonderanhaenger 104.
Первые экземпляры радара «Вюрцбург» могли вычислять расстояние до цели с точностью до 80—120 метров. Этот показатель был признан недостаточным и впоследствии прибор стали комплектовать так называемым «устройством D» (D-Zusatz). Модернизированы были и приборы наведения. Эти меры позволили увеличить точность определения пространственных координат цели до 25–40 метров. Вместо телефонной связи с позициями артиллерии впоследствии применили электронную систему передачи информации.
Вслед за «Вюрцбургом» последовали радары FuMo 40Т «Mainz» (FuMo 63) и FuMo 41Т «Mannheim» (64). Последний имел большие, чем у предшественников, габариты и массу (2200 кг). В походном положении его перевозили на двух прицепах Sd.Anh.204. Общее устройство в целом аналогично образцу 39Т, расчет три человека. Рабочие места расчета закрывались брезентовым тентом.
Еще большие размеры имела РЛС FuMo 65 «Wuerzburg Gigant», применявшаяся для управления огнем так называемых «зенитных башен» и железнодорожных зенитных батарей (в особенности вооруженных 128-мм спаренными зенитками FlaK 42Z). Диаметр антенны этого прибора достигал 6,5 метров, а расчет размещался в специальной трехместной кабине. Радары устанавливались на стационарном бетонированном основании и имели возможность кругового вращения.
Прочие образцы РЛС: FuMo 64 «Anspach», 74 «Kulm», 75, 76 «Marburg» и 77 «Marburg V», более совершенные, чем описанные выше, появились в самом конце войны и не получили широкого распространения. С 1944 года однотипные радары по несколько штук стали сводить в батареи, чтобы повысить точность измерений. Немцы также разработали несколько радиолокационных приборов, призванных преодолевать поставленные англичанами помехи: «Taunus», «Wuerzlaus», «Tastlaus» и «Windlaus». Хотя половина всех электротехнических заводов Германии занималась производством радиолокационного оборудования для ПВО, «войну радаров» Германия безоговорочно проиграла, так как все основные типы немецких РЛС (авиационных, сухопутных, морских) значительно уступали соответствующим британским. Немцы слишком поздно начали создавать радиолокационные системы и никогда не тратили на их разработку много сил и средств. Англичане придерживались прямо противоположного подхода, благодаря чему и закончили войну с наиболее совершенными системами РЛС.
Военно-морские образцы РЛС, устанавливавшиеся на боевых кораблях и предназначенные для ведения артиллерийского боя в условиях нулевой видимости, а также для корректировки зенитного огня, отчасти создавались на основе «сухопутных» систем. Но существовали и чисто морские образцы. Так, например, прямоугольные антенны радаров FuMo 23 устанавливали на поворотной части длиннобазных (не менее 7 метров) артиллерийских дальномеров. Каждая антенна
имела форму прямоугольника из частотной сетки и не могла использоваться для корректировки огня зениток. На линейном корабле «Bismarck» испытывалась экспериментальная радарная установка FuMo 21. На ней проверяли возможность применения новых антенн для обнаружения воздушных целей без существенных переделок конструкции РЛС, состоявших на вооружении. Антенна представляла собой три отогнутых двойных стальных пояса на верхней площадке марса. Однако гибель линкора в 1941 году прервала эксперименты в начальной стадии: установки такого типа не применялись на других кораблях практически до конца войны.Подводные лодки с 1942 года оснащали РЛС FuMo 29 дециметрового диапазона со стационарной многовибраторной антенной, установленной на передней стенке рубки, а с 1944-го — и FuMo 30 сантиметрового диапазона, отличавшейся вращающейся прямоугольной антенной. Оба радара могли устанавливаться вместе, однако FuMo 30 постоянно не хватало. Следует также отметить массовую установку на подводных лодках в 1943—44 годах дециметровых детекторов радиолокационного излучения «Metox» с простейшими антеннами типа «Бискайский крест», а затем и сантиметровых — «Naxos».
Глава 31. Подводные лодки
Как известно, с 1941 года подводные лодки стали главной ударной силой германского флота. Перечень побед подводников «Третьего рейха» весьма впечатляет, однако с февраля 1943 года (когда погибли сразу 19 немецких подводных лодок) противник стал наносить «волкам» кригсмарине все более мощные удары. После гибели в мае 1943 года 41 подлодки немцы были вынуждены впервые с начала войны уступить море союзникам и вернуться на базы. Естественно, сразу встал ребром вопрос об изменении конструкции субмарин. Существовавшие подводные корабли, погружавшиеся только на короткий срок, сильно уязвимые от атак авиации и действий кораблей ПЛО, требовали замены, либо переоснащения новейшим оборудованием. В этих двух направлениях и двинулась германская конструкторская мысль второй половины войны.
Вообще говоря, специалистам стоило больших трудов убедить командование ВМФ в порочности прежней концепции устройства и применения подлодок. Однако здравый смысл взял верх — уже в апреле 1943 года новый командующий ВМФ, кадровый подводник гросс-адмирал Карл Дениц (Karl Doenitz) в беседе с министром вооружений Альбертом Шпеером заявил, «… если мы не усовершенствуем конструкцию своих подводных лодок, то будем вынуждены практически прекратить подводную войну» (10, с. 376).
Кроме совершенствования лодок основных серий, традиционных по своей конструкции, немцы разработали несколько типов субмарин, оснащенных качественно новыми движителями. Речь идет о так называемых «турбинах Вальтера», установленных на подлодках опытной XVII серии. Известный специалист в области кораблестроения, доктор Хельмут Вальтер (Hellmut Walter) в 30-е годы провел ряд экспериментов с силовой установкой нового типа — парогазовой турбиной. В ней использовалась перекись водорода (пергидроль), которая в результате несложной каталитической реакции могла разлагаться на воду и кислород. Это позволяло осуществлять питание кислородом дизелей подлодки в погруженном состоянии. К 1933 году Вальтер завершил расчетную стадию проектирования, а через три года провел испытания первой в мире парогазовой турбины мощностью 4000 л. с. Последнюю планировали установить на экспериментальных лодках V серии, разработанной на основе серии II. При одинаковых габаритах применение парогазового двигателя должно было повысить энерговооруженность лодки примерно в 6 раз. При этом скорость хода в погруженном положении могла достигнуть фантастической скорости в 30 узлов.
Проект V серии военно-морское ведомство забраковало еще на стадии чертежных проработок, но он послужил основой для последующих проектов упомянутой XVII серии. Это название объединяло несколько различных по своим характеристикам типов, общим для которых была парогазовая силовая установка, обеспечивающая движение под водой на высоких скоростях. Водоизмещение всех лодок было небольшим, они представляли собой экспериментальные образцы, полностью спроектированные КБ доктора Вальтера. Используемая в двигателях банальная перекись водорода была при этом зашифрована загадочными терминами Oxylin, Aurol или топливо Т.
Вначале КБ Вальтера создало проект маленькой (водоизмещение 60 тонн) парогазовой лодки VB (именуется также V.60 или VB 60, причем здесь V— немецкая буква «Фау», а не римская цифра «5»), которая стала переходным типом к более крупным конструкциям. Ее принципиальное решение практически не отличалось от схемы забракованной серии V, но энергия каталитического разложения использовалась по-другому. Если в силовой установке лодок V серии выделенный кислород применялся для питания дизелей, то здесь продукт распада (вода с температурой до 930 градусов) использовался непосредственно для воспламенения дизельного топлива. Общая масса такого двигателя была в несколько раз меньше, чем дизельного, кроме того, становилось ненужным его питание кислородом.
