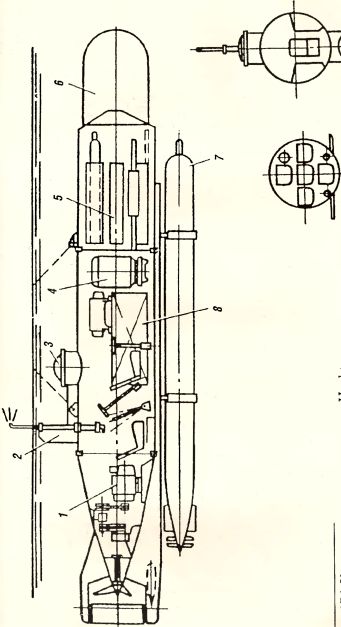

Рис. 176. Компоновочная схема лодки «Hecht»: 1 — электродвигатель; 2 — перископ с обтекателем; 3 — шахта входного люка; 4 — гирокомпас; 5 — аккумуляторы; 6 — отделяющийся контейнер; 7 — торпеда; 8 — уравнительная цистерна.

Впоследствии немцы решительно отказались от применения мин, бывших оружием англичан и итальянцев, и в качестве основного — наступательного — вооружения стали применять 533-мм торпеду G 7Е с электродвигателем. Для уменьшения отрицательной плавучести небольших суденышек с G 7Е демонтировали половину тяжелых аккумуляторных батарей. А в освободившейся от мины носовой части подлодки разместили дополнительные аккумуляторы. Вооружение сверхмалых лодок торпедами позволило осуществлять атаки на корабли противника, стоящие на рейдах, а также на прибрежные конвои и десантные суда.

Поскольку испытания и эксплуатация лодок типа «Хехт» выявили множество недостатков конструкции, а применение единственной сбрасываемой мины (затем — торпеды), не могло быть достаточно эффективным, в 1944 году началось проектирование одноместной сверхмалой подлодки типа «Molch» («Тритон»). Как и «Хехт», она оснащалась исключительно электродвигателем и по своей конструкции принципиально не отличалась от предыдущей серии.

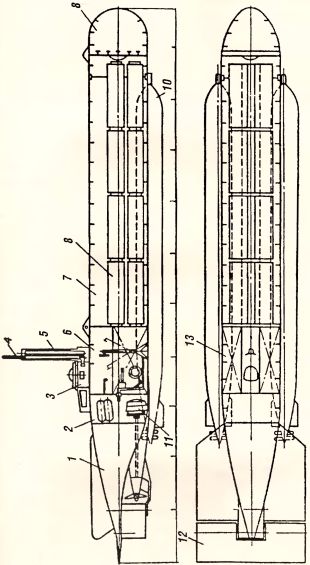

Рис. 177. Компоновочная схема лодки «Molch»: 1 — кормовая оконечность; 2 — электромоторный отсек; 3 — шахта входного люка; 4 — перископ; 5 — труба нактоуза; 6 — отсек управления; 7 — аккумуляторный отсек; 8 — аккумуляторы; 9 — носовая балластная цистерна; 10 — торпеды; 11 — электродвигатель; 12 — горизонтальный руль; 13 — отсеки жизнеобеспечения.

Стенки цилиндрического прочного корпуса (длина — 10,8, диаметр — 1,14 метров) выполнялись из 3–3,5-мм стальных листов. В носовой части размещалась главная балластно-дифферентная цистерна длиной 0,85 метра. За ним находился длинный, на две трети длины корпуса, аккумуляторный отсек (свыше 4 метров). В нем размещались 14 торпедных аккумуляторов, объединенных в одну батарею, а также бортовые цистерны со сжатым воздухом — для компенсации отрицательной плавучести торпед. В третьем отсеке длиной около 1,35 метра размещалось пилотское кресло и основные органы управления. Шахта входного люка была совмещена с миниатюрной ходовой рубкой, снабженной иллюминаторами и выдвижным перископом высотой 1,5 метра. Наконец, в кормовом отсеке полуметровой длины располагался электромотор, а также баллоны со сжатым воздухом и кислородом. В качестве дополнительного двигателя могли использоваться моторы электроторпед G 7Е, подвешенных в днищевых выемках прочного корпуса.

Производство лодки развернули в июле 1944 года — в отличие от своей предшественницы, «Мольх» строили большой серией: 390 единиц.

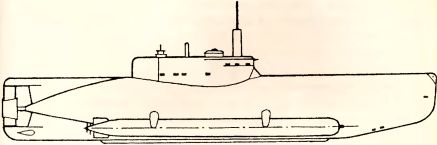

Рис. 178. Подводная лодка «Seehund».

Тем временем был создан проект третьей серии (XXVIIB) сверхмалых подлодок типа «Seehund» («Морская собака»). Ее характеристики были значительно улучшены за счет увеличения водоизмещения более чем на 3 тонны (оно составило почти 15 тонн). Длина лодки 12 метров, ширина 1,7 метра, экипаж 2 человека. Прочный корпус изготавливался из 5-мм стального листа. Рабочая глубина погружения достигла 30 метров, экстренная в два раза больше. Одним из наиболее ценных качеств лодок этого типа являлось рекордно короткое время погружения: всего 5 секунд, в то время как большие лодки традиционной конструкции тратили на этот процесс 45–60 секунд. Дизель отключался после закрытия впускного клапана шнорхеля, а электромотор включался уже в подводном положении. Благодаря этому «Зеехунд» мог легко уклоняться от ударов противолодочной авиации, моментально уходя на глубину. Подъем на поверхность осуществлялся двумя способами: вытеснением воды из балластных цистерн воздухом из баллонов высокого давления, либо динамическим способом — выхлопными газами включенного еще под водой дизельного мотора.

«Зеехунд» под дизелем мощностью 60 л. с., на скорости 7 узлов проходил 300 миль (с использованием шнорхеля). На электромоторе (мощность 25 л. с.) 3-х узловым ходом он проплывал 63 мили. Максимальная скорость под дизелем достигала 7,7 узла, на электромоторе — 6 узлов. В распоряжении экипажа находились перископ, гирокомпас и шнорхель новой конструкции (подобный примененному на больших лодках XXI серии). Вместо одной торпеды G 7Е лодка была вооружена двумя, частично утопленными в продольные выемки корпуса по бортам. Первые лодки серии XXVIIB были спущены на воду в сентябре 1944 года.

К этому времени «второй фронт» стал реальностью, а северное побережье Франции было очищено от немцев. Перед кригсмарине встала задача действий на коммуникациях противника в Ла-Манше с пунктов базирования удаленных на восток, к границам рейха. Поэтому базой первой группы «Зеехундов» стал Эйменден (Нидерланды). В первом походе, состоявшемся в конце декабря в сложных метеоусловиях, погибли 16 лодок из 18, вышедших в море. Во время второго патрулирования не было потеряно ни одной лодки, но закончилось оно безрезультатно. Первые победы новые корабли одержали только зимой 1945 года. В феврале они потопили свой первый транспорт, к апрелю «Зеехунды» отправили на дно девять судов (общей сложностью в 120 тысяч регистровых тонн), еще три транспорта союзников получили тяжелые повреждения. Наиболее крупным боевым кораблем, уничтоженным «Морской собакой», оказался французский эсминец «La Combattante», торпедированный 22 февраля 1945 года восточнее банки Саут-Фоллз лодкой N 330 под командованием лейтенанта К. Шпарбродта (Sparbrodt). В самом конце войны в Европе, лодки серии XXVIIB доставили в осажденный союзниками Дюнкерк так называемые «масляные торпеды» — 4,5-тонные цилиндрические цистерны, наполненные пищевыми жирами. На обратный путь лодки взяли на борт груз писем солдат и несколько офицеров блокированного гарнизона.

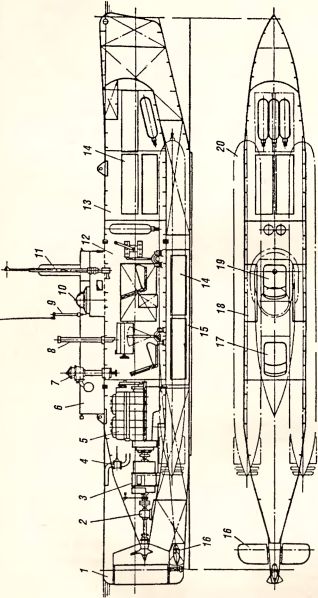

Рис. 179. Компоновочная схема лодки «Seehund»: 1 — вертикальный руль; 2 — упорный подшипник; 3 — электродвигатель; 4 — выхлопная труба дизеля; 5 — дизель; 6 — ограждение рубки; 7 — клапан шнорхеля; 8 — труба ГОН; 9 — антенна радиостанции; 10 — входной люк; 11 — перископ; 12 — отсек управления; 13 — аккумуляторный отсек; 14,15 — аккумуляторы; 16 — горизонтальный руль; 17 — кресло механика; 18 — уравнительная цистерна; 19 — кресло командира; 20 — торпеды.

Однако в целом «Зеехунды» оказались не более успешными, чем примененные одновременно с ними человекоуправляемые торпеды (см. ниже); по этой причине их построили всего 80 единиц.

В начале 1945 года к серийному выпуску была подготовлена подводная лодка типа «Kreislauf Seehund» (то есть «Зеехунд» с замкнутым циклом дизеля). Более совершенная силовая установка обладала значительно лучшими маскировочными качествами. Длина корпуса ПЛ составила 13,3 метров. Одновременно был спущен на воду опытный образец сверхмалой лодки «Schwertwall» («Нарвал»). Она оснащалась парогазовой турбиной Вальтера, позволявшей развивать под водой скорость до 30 узлов. Дальность плавания составляла 100 миль. Вооружение — две 533-мм торпеды.

Гибридом сверхмалой подлодки и человекоуправляемой торпеды стал «Delphin» — взрывающаяся субмарина, снабженная катапультируемым креслом водителя. Его созданием руководил профессор Корнелиус (Cornelius). Особенностью лодки было применение динамического способа погружения, делавшего ненужным использование баллонов высокого давления. В результате этого усовершенствования конструкция подлодки существенно упростилась, как и управление ею.

Испытания «Дельфина» начались осенью 1944 года. Они показали правильность выбора примененных на ней технических приспособлений. Боевое использование этой лодки планировалось следующим образом: погрузившись, лодка выходила в позицию для атаки корабля противника. Пилот разгонял ее, нацеливая в наиболее уязвимое место, после чего катапультировался в непосредственной близости от цели. Однако, малые размеры лодки и связанная с этим неудовлетворительная автономность не позволили принять ее на вооружение. Три завершенных опытных экземпляра взорвали в апреле 1945 года во избежание попадания в руки противника. На основе конструкции «Дельфина» в начале 45-го немцы начали создание большей по водоизмещению и габаритам взрывающейся лодки, оснащенной турбиной Вальтера. Подводная скорость хода последней должна была достичь 15 узлов. Строительство этой субмарины не успели даже начать.

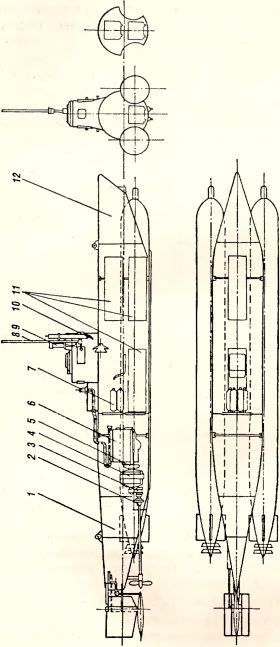

Рис. 180. Компоновочная схема подводной лодки «Biber»: 1, 12 — цистерны № 1 и № 2; 2 — упорный подшипник; 3 — передача; 4 — электромотор; 5 — муфта; 6 — бензиновый двигатель; 7 — баллоны с кислородом; 5 — перископ; 9 — шахта подачи воздуха; 10 — герметичный оптический нактоуз; 11 — аккумуляторные батареи.

Наиболее известной сверхмалой немецкой подлодкой стал «Biber» («Бобр»). Его создатель, Генрих Бартельс (Heinrich Bartels), в феврале 1944 года начал работы над проектом по заказу Любекской судоверфи. Уже 23 февраля Бартельс подготовил предварительную документацию проекта, а 15 марта в Любеке построили первый опытный образец «Бибера», получивший название «Adam». 29 марта начались испытания подлодки. Немцы построили 324 единицы данного типа!

В конце августа 1944 года 18 «Бобров» одной из групп «соединения К» были направлены в Фекан (Франция). Первая боевая операция происходила в ночь с 29 на 30 августа против скопления десантных и транспортных судов в устье Сены. В условиях четырехбалльного шторма все 18 лодок прошли вдоль французского побережья, но до назначенного района дошли только две — лейтенанта Дозе (Dose) и обер-фельдфебеля Беша (Boesch). «Биберы» сумели потопить десантный корабль и военный транспорт типа «Liberty». На этом боевые успехи отряда завершились: уже 31 августа под натиском союзников немцы оставили Фекан, лодки перебросили в Роттердам. После отступления в Нидерланды неприятности не закончились: в феврале 1945 года взрыв торпеды одного из «Биберов» на рейде Роттердама уничтожил практически все оставшиеся лодки группы.
