Цветное телевидение?.. Это почти просто!

empty-line/>

Рис. 57. В системе PAL две передаваемые одна за другой строки имеют различные графики цветности (на левом рисунке сигнал +I находится вверху, а на правом рисунке сигнал +I находится внизу, ось Q у обеих строк занимает на графике одно и то же место).

Дальше в ходе лекции ради простоты изложения мы будем пользоваться обозначениями: I = R — Y и Q = B — Y. Следует помнить, что сигналы I и Q системы PAL не совпадают с сигналами I и Q системы NTSC. В частности, в системе PAL оба сигнала передаются с одинаковой шириной полосы пропускания (рис. 58).

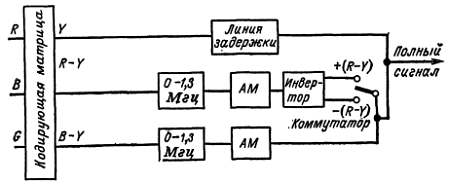

Рис. 58. Упрощенная блок-схема кодирующего устройства системы PAL.

Как мы увидим, декодирующее устройство должно различать полярность несущей I (90 или 270°); для этого передают сигнал синхронизации с чередующейся фазой 180 — 45° и 180 + 45° (чередующийся сигнал синхронизации).

2. ДЕКОДИРОВАНИЕ

а) Стандартная система PAL

Представим, что мы одновременно имеем в своем распоряжении две диаграммы поднесущей, соответствующие графикам цветности четных и нечетных строк. Для достижения этого используют линию задержки со временем, равным времени передачи одной строки (в европейском стандарте с разложением изображения на 625 строк — 64 мксек); эта линия задержки хранит поднесущую и восстанавливает ее с опозданием на одну сторону (рис. 59).

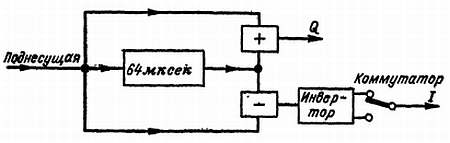

Рис. 59. Упрощенная блок-схема декодирующего устройства стандартной системы PAL.

Вполне ясно, что сумма вектора V₁ представляющего одну строку, и вектора V₂, представляющего следующую строку, равна 2Q', разность поочередно равна 2I' и —2I' (рис. 60). (Разность векторов получают сложением одного вектора с другим, у которого предварительно изменили знак на противоположный).

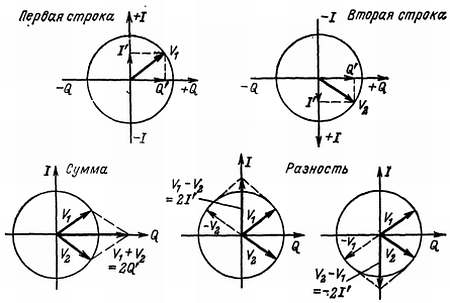

Рис. 60. Сложение и вычитание сигналов Q и I в двух передаваемых одна за другой строках.

Теперь предположим, что вектор V₁, характеризующий цвет одного элемента из первой строки, имеет в качестве аргумента угол φ. Но при наличии фазового искажения, соответствующего некоторому углу а, он сместится в положение V₂ (рис. 61, а).

На следующей строке (рис. 61, б) направление оси I изменяется на противоположное. Вектор V₁ испытывающий такое же фазовое искажение α, перемещается в положение V₂.

В приемнике инверсия оси I приведет вектор в симметричное по отношению к оси Q положение (рис. 61, в). Этот сигнал складывается (рис. 61, г) с сигналом предыдущей строки, который в течение 64 мксек хранился в линии задержки.

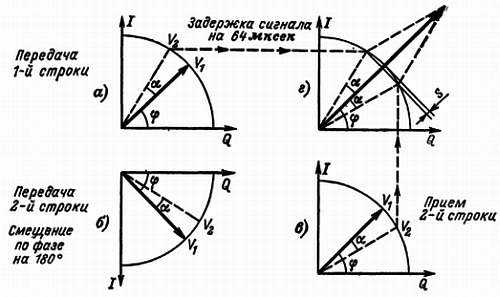

Рис. 61. Если при передаче первой строки (а) вектор V₁ из-за фазового искажения смещается на угол α и занимает положение V₂, то такое же явление происходит и при передаче второй строки (б), у которой ось направлена в противоположную сторону. В декодирующем устройстве приемника сигнал второй строки еще раз проходит через фазоинвертор (в) и складывается с сигналом первой строки (г).

Что дает это сложение? Фазовые ошибки обоих векторов оказываются равными по величине, но имеют противоположные знаки. В этих условиях они взаимно уничтожаются.

В этом заключается наибольшее преимущество системы PAL по сравнению с системой NTSC. Эта система позволяет правильно воспроизводить в приемнике цветовой тон передаваемого изображения.

А насыщенность? Мы можем сказать, что вследствие фазового искажения насыщенность претерпевает небольшое изменение. В самом деле, как показано на рис. 61, г, результирующий вектор вместо того, чтобы быть равным удвоенному V₁, оказывается немного короче, так как он образует диагональ равностороннего параллелограмма. Однако при допустимых значениях фазового сдвига а получающиеся различия в насыщенности S практически незаметны для глаза.

Для детектирования необходимо, как и в системе NTSC, восстановить поднесущую. Демодулирование сигнала производится синхронно, а постоянная полярность сигнала I достигается за счет использования электронного инвертора, синхронизированного чередующимися сигналами синхронизации.

б) Упрощенная система PAL

В данном случае (рис. 62) используется декодирующее устройство системы NTSC, к которому добавляется инвертор полярности детектированного сигнала I; инвертор синхронизирован чередующимися сигналами синхронизации. Попутно отметим, что стандартная система PAL, которая первоначально в литературе фигурировала под названием PAL — DL (Delay — Line — линия задержки), теперь часто неправильно называется PAL — люкс (PAL de luxe).

Рис. 62. Принципиальная блок-схема декодирующего устройства упрощенной системы PAL.

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ PAL

а) Дифференциальное усиление

В связи с тем, что амплитудная модуляция поднесущей производится так же, как в системе NTSC, характеристики системы PAL с точки зрения амплитудных искажений точно такие же, как и у системы NTSC.

б) Дифференциальная фаза

1. Стандартная система PAL. Как мы видели при рассмотрении принципа системы PAL, фазовое искажение а аннулируется самой природой системы при условии, что его величина для двух соседних строк не изменяется. За исключением случаев технических неполадок, эта величина в передающей цепи остается неизменной или изменяется медленно. Поэтому можно утверждать, что система PAL, как правило, позволяет верно воспроизводить цветовые тона изображения.

2. Упрощенная система PAL (в настоящее время используется редко, так как цена ультразвуковой линии задержки значительно упала. Прим. ред.).

Вызываемое сдвигом фазы искажение цветов проявляется во вращении графика цветности в противоположные стороны у двух соседних строк вследствие периодического изменения полярности сигнала I. При небольших искажениях глаз способен интегрировать эти чередующиеся и симметричные ошибки цветопередачи; но при значительных искажениях, когда в системе NTSC наблюдается нарушение цвета, в системе PAL можно заметить горизонтальные полосы разных цветов, перемещающиеся снизу вверх; причина этого явления заключается в использовании чересстрочной развертки (эффект жалюзи).
