Цветное телевидение?.. Это почти просто!

Н. — Что касается выхода линии задержки, он соединен со вторым входом инвертора с помощью трансформатора. Возникает ли здесь вопрос согласования сопротивлений?

Л. — Сопротивление линии задержки комплексное (т. е. не чисто омическое) и небольшое; при включении в цепь линии задержки создает затухание порядка 20 дб, которое компенсируется повышающим трансформатором.

Н. — Две вещи в схеме меня беспокоят.

Л. — Что же именно?

Н. — Прежде всего я вижу на выходе инвертора два диодных ограничителя, т. е. в общей сложности три ограничителя. Скажи, здесь ничего не напутали?

Л. — Совсем нет. Ограничитель на входе блока цветности декодирующего устройства фактически выполняет роль «предварительного ограничителя» (рис. 74).

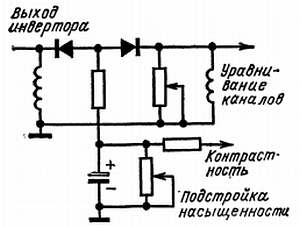

Рис. 74. Схема одного из ограничителей на выходе инвертора.

После электронного инвертора еще могут быть небольшие различия в уровнях задержанного и прямого сигналов. Впрочем, регулируя ток, смещающий диоды, можно из- изменять амплитуду поднесущей на выходе ограничителей и, таким образом, осуществлять регулирование насыщенности. В самом деле, амплитуда сигналов цветности должна изменяться как амплитуда яркостного сигнала. Вот поэтому регулятор контрастности и меняет ограничение, регулируя величину смещения диодов.

Впрочем, в этом месте схемы предусмотрена подстройка отношения яркость/цветность, которую должен производить специалист.

Н. — Я вижу, что в качестве частотных детекторов используются дискриминаторы с «фазовращающей цепью», которые в радиоприемниках применяются не так часто, как «дробные» дискриминаторы. И тем не менее два момента меня заинтриговали.

Л. — Давай разберемся с этим вопросом.

Н. — Мне кажется, что в классической схеме средняя точка осуществляется выводом со вторичной обмотки трансформатора.

Л. — И ты прав. Здесь же мы имеем дело с дискриминатором (рис. 75), который должен быть очень стабильным на частоте настройки и при этом иметь значительно более широкую полосу пропускания, чем используемые в радиовещательной аппаратуре дискриминаторы.

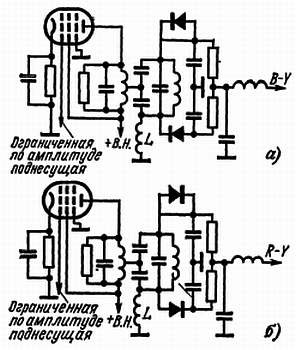

Рис. 75. Дискриминаторы.

а — (В — Y); б — (R — Y).

_{Эти дискриминаторы идентичны по своему устройству (за исключением полярности диодов), но рассчитаны на частоты, несколько различающиеся между собой.}

Высокая стабильность частоты настройки необходима из-за того, что, как ты уже мог убедиться, постоянная составляющая сигнала цветности затем передается полностью вплоть до управляющих электродов кинескопа. Оказалось, что бифилярная третья обмотка для этой цели невыгодна, и поэтому предпочли создать искусственную среднюю точку с помощью мостика из конденсаторов; связь осуществляется через общую индуктивность катушки L (а не с помощью магнитной индукции). Таким образом, возможный уход частоты от температуры (вследствие изменения характеристик диодов и других компонентов) сведен к минимуму.

В царстве видеосигналов

Н. — Я понял. Можешь ли ты объяснить теперь, почему диоды дискриминатора (R — Y) имеют обратную по сравнению с диодами дискриминатора (В — Y) полярность?

Л. — Очень просто. Разве профессор Радиоль не сказал, что сигналы цветности имеют противоположные знаки?

Н. — Разумеется, таким образом восстанавливают правильную полярность. Я узнал на схеме (рис. 76) матрицу из резисторов, которая производит операцию

а затем триод меняет знак «—» на знак «+». Но почему все три видеоусилителя собраны по таким разным между собой схемам?

Л. — Ты, несомненно, имеешь в виду, что резистивно-емкостная отрицательная обратная связь имеется только в усилителях (R — Y) и (В — Y).

Н. — Совершенно верно. Почему в усилителе (G — Y) нет этой избирательной отрицательной обратной связи?

Л. — Очень просто, потому что необходимо восстановить форму предыскаженных сигналов (R — Y) и (В — Y), а сигнал (G — Y) формируется из уже прошедших коррекцию предыскажений сигналов (В — Y) и R — Y) и поэтому в такой коррекции не нуждается.

Н. — На схеме кое-чего не хватает.

Л. — Ты хочешь сказать о цветовой синхронизации и запирании канала цветности; но наберись терпения, мы подойдем к этому вопросу.

Н. — Я совсем не о том. Между яркостным сигналом и сигналом цветности не хватает матрицы, позволяющей восстановить первоначальные сигналы, которые подаются на управляющие электроды.

Л. — В этой матрице нет необходимости. Яркостный сигнал подается на все три катода и сигналы цветности — на три соответствующих управляющих электрода кинескопа. Следовательно, электронные лучи модулируются разностью между цветоразностными сигналами и яркостным сигналом, т. е. тремя первоначальными сигналами.

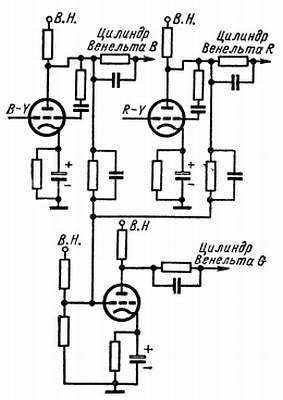

Рис. 76. Матрица из резисторов позволяет получить зеленый разностный сигнал из красного и синего разностных сигналов.

Н. — Но это же история для сумасшедших! Ради экономии трех резисторов ты используешь четыре лампы вместо трех.

Л. — Будь повнимательнее. Для усиления первоначальных сигналов тебе понадобилось бы три усилителя с шириной полосы 5 Мгц. При используемом же нами решении нужен лишь один усилитель на 5 Мгц (для яркостного сигнала) и три усилителя на 1,5 Мгц (для сигналов цветности). Подсчитай, и ты увидишь, что мы остались в выигрыше.

Н. — Я не учел аспекта «полосы пропускания» в этом вопросе. Для завершения ознакомления с декодирующим устройством нам остается лишь рассмотреть цветовую синхронизацию и запирание каналов цветности (рис. 77). Я хорошо помню изложенный профессором Радиолем принцип, но как выполняют эту задачу?

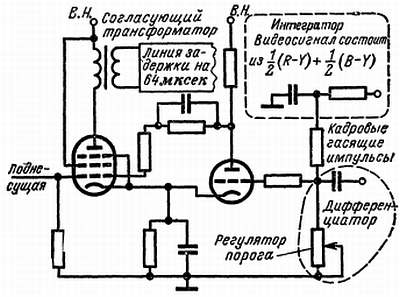

Рис. 77. Синхронизация и запирание канала цветности триггером Шмитта.
