Цветное телевидение?.. Это почти просто!

Н. — И если высокое напряжение изменяется в зависимости от тока катода (т. е. в зависимости от содержания изображения), есть риск возникновения искажений в чистоте изображения.

Л. — Вот именно!

Н. — Иначе говоря, с точки зрения техники используемых компонентов цветное телевидение все же является шагом назад.

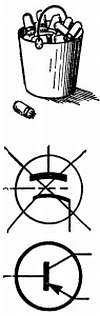

Л. — И да и нет. Транзисторы день ото дня совершенствуются, а кроме того, все, что я тебе сказал, относится лишь к масочному кинескопу. Появление новых типов кинескопов позволит в ближайшее время полностью транзисторизировать цветной телевизор.

Н. — Ты, вероятно, имеешь в виду разработки, о которых говорил демонстратор в Международном музее электронно-лучевой трубки. Будем надеяться, что это совершится очень скоро, так как компромисс между такой передовой техникой, как цветное телевидение, и техникой электронных ламп, которые доказали свои возможности, но теперь пришли в упадок, меня очень смущает.

Глава 11 УСТАНОВКА И РЕГУЛИРОВКА ТЕЛЕВИЗОРА. СПЕЦИАЛЬНАЯ КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНАЯ АППАРАТУРА

Сложное устройство цветного телевизора вполне естественно требует специфической регулировки. В ходе беседы Любознайкин старается показать своему молодому другу, что, располагая соответствующим генератором сигналов и пользуясь в работе определенной системой, можно наладить телевизор примерно за 20 мин. Следовательно, в настоящей главе разговор пойдет о следующем:

_{Регулировка чистоты. Статическая сходимость. Динамическая сходимость. Цветовой тон фона. Испытательная таблица из цветных полос. Регулировка дискриминатора. Клеш-фильтр и коррекция предыскажений. Матрица. Прибор «Сервохром». Можно ли сказать, что это «почти просто»!}

Незнайкин боится осложнений

Любознайкин. — Здравствуй, Незнайкин У тебя в квартире очень мило!

Незнайкин. — Добрый день, Любознайкин! Ты разве первый раз попал в мою пещеру?

Л. — Да, и я очень счастлив видеть, что после бесед о радио и телевидении ты принял нашу веру.

Н. — Мой дорогой друг, ты внушил мне страсть к радиотехнике, и я стал радиотехником в основном из-за удовольствия мастерить. Я продаю и ремонтирую радиоприемники и телевизоры, но по правде сказать, мне все реже приходится брать в руки паяльник, так. как современная аппаратура не так уж часто выходит из строя.

Л. — Технический прогресс, мой дорогой друг…

Н. — В результате этого часы моего досуга я посвящаю самообразованию. Но скажи, у меня складывается впечатление, что цветные телевизионные приемники неизмеримо сложнее классических телевизоров. И я боюсь, что скоро меня завалят работой, потому что, как мне кажется, придется производить множество сложных регулировок.

Л. — Не надо преувеличивать! Налаживание цветного телевизора, несомненно, требует большого количества более сложных операций, чем налаживание черно-белого телевизора, но совершенно нет необходимости быть крупным специалистом, чтобы справиться с этой задачей. Хорошо знающий свое дело радиотехник очень быстро освоит эту новую технику, тем более что существуют специальные испытательные таблицы для цветных телевизоров, а кроме того, как ты знаешь, цветной телевизор в основном состоит из черно-белого телевизора, в котором видеоблок и кинескоп заменили кое-чем новым.

Следовательно, все, что относится к антеннам, блокам переключения телевизионных каналов, УПЧ, детекторам и каналам звука, тебе уже достаточно знакомо. Наибольшие трудности тебе может доставить кинескоп и непосредственно связанные с ним узлы и схемы.

В поисках чистоты

Н. — Можешь ли ты, например, дать мне инструкции относительно регулировки чистоты?

Л. — Нет ничего проще. Тебе нужно обеспечить, чтобы исходящие из электронной пушки электроны попадали только на соответствующие им точки люминофора (для примера мы возьмем «красный» электронный луч, потому что искажения цветового тона этого цвета наиболее заметны для глаза). Следовательно, нам нужно отключить две другие электронные пушки. (На телевизорах, как правило, бывают предназначенные для этой цели выключатели. Мы можем достигнуть такого же результата другим путем, например, установив на управляющих электродах очень низкое напряжение). Чтобы хорошо наблюдать явление, на экране не должно быть изображения, т. е. подаваемый на телевизор сигнал должен содержать только сигналы синхронизации, что очень легко сделать с помощью твоего генератора тест-таблицы для черно-белого телевидения. Что ты тогда увидишь?

Н. — Ровным счетом ничего!

Л. — Хорошо! А если теперь ты установишь напряжение на управляющих электродах красной электронной пушки выше его нормального уровня?

Н. — Тогда экран станет равномерно красным.

Л. — Этого и нужно желать, так как в этом случае цвет будет исключительно чистым. Но если в одном углу ты заметишь желтое пятно, что это означает?

Н. — Если я хорошо помню треугольник Максвелла и демонстрировавшиеся во Дворце открытий опыты, желтый цвет получается в результате смешивания красного и зеленого цветов.

Л. — Совершенно верно! А следовательно, появление желтого пятна означает, что исходящие из «красной» электронной пушки электроны попадают также на зеленый люминофор.

Н. — Что же нужно сделать?

Л. — Прежде всего тщательно размагнитить телевизор с помощью катушки индуктивности, подключенной к сети переменного тока. Убедись, что центр экрана чист, т. е. что электронный луч в центре экрана попадает точно на таблетку красного люминофора.

Н. — А если этого не будет?

Л. — Такое может случиться и означает, что отклоняющая система установлена неправильно; она могла сдвинуться при перевозке телевизора.

Н. — И тогда достаточно установить и закрепить отклоняющую систему в нужном положении. Понятно, но для выполнения такой работы необходимы два человека.

Л. — А зачем? Я полагаю, что эта работа не такая тяжелая!

Н. — А как я узнаю, что нашел нужное положение для катушки, если я не вижу на экране центрального красного пятна? Нужно работать вдвоем: один смотрит на экран, а второй стоит позади телевизора и перемещает отклоняющую систему.

Л. — Если ты в состоянии оплачивать помощника, то пожалуйста; в противном случае я рекомендую тебе воспользоваться зеркалом.

Н. — Но это же очевидно; до чего же я глуп! Эту регулировку выполнить очень просто, и теперь мой экран безупречно чист.

Л. — Полно! Как ты торопишься… Твой экран безупречно чист в центре, но по краям еще могут быть пятна.

Н. — Занятно! Уж не изогнуть ли катушки?

Л. — Я не советую тебе делать этого, тем более что кинескопы оснащены кольцом чистоты — небольшим магнитом, который нужно вращать до тех пор, пока весь экран не станет равномерно красным и без пятен. На самом же деле имеются два намагниченных кольца; когда вращают их одно относительно другого, изменяют напряженность магнитного поля, а когда вращают одновременно оба кольца, изменяют направление магнитного поля.

Н. — Хорошо. Теперь понял. Сначала я регулирую чистоту в центре экрана, затем по краям, а потом ставлю телевизор в магазин в ожидании покупателя.

Л. — Не делай этого, не регулируй телевизоры перед отправкой их на склад!

Н. — Ты хочешь, чтобы я занимался всем этим колдовством под насмешливым взглядом покупателя?

Л. — А почему бы и нет? Впоследствии покупатель будет тебе за это признателен; цветной кинескоп также чувствителен, как буссоль; если ты отрегулируешь его для данной величины и направления земного магнитного поля, то твоя регулировка теряет всякий смысл, если ты хоть немного повернешь свой телевизор.
