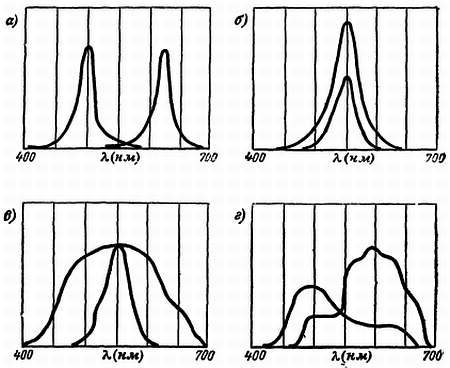

Рис. 11. Кривые, характеризующие немонохроматические цвета.
а — цвета различаются по тону;
б — цвета различаются по яркости;
в — цвета различаются по насыщенности;
г — цвета различаются одновременно по тону, яркости и насыщенности.
Л. — Твоему способу выражать свои мысли не хватает изящества,
Н. — Любознайкин! Мне пришла в голову потрясающая идея…
Л. — Обычно я скептически отношусь к подобным вещам. Но сегодня ты проявляешь необыкновенную живость ума, и поэтому без стеснения поделись со мной своей гениальной идеей.

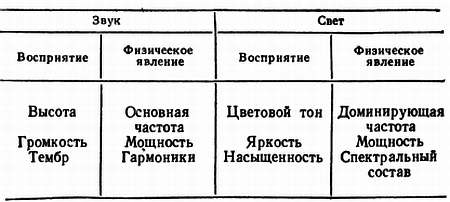

Н. — Не смейся, Любознайкин! Это очень серьезно. Я думаю об аналогии между восприятием звука и света. Так как для звука мы тоже пользуемся тремя характеристиками: высота (которая зависит от основной частоты), интенсивность, или «громкость», звука (которая зависит от мощности или амплитуды колебаний) и тембр, определяемый количеством и относительной мощностью гармоник. Я предлагаю тебе подвести итог.
Л. — Прими поздравления, Незнайкин! Твой спектакль «Цветомузыка» мне очень понравился. Я надеюсь, что в один прекрасный день твоя таблица будет повешена здесь в коридоре, соединяющем залы акустики и оптики. А пока продолжим наши эксперименты со сложением цветов. Закрой полностью диафрагму синего фонаря и смешай красный и зеленый лучи.
Н. — У меня получился желтый цвет. Как это происходит?
Л. — В этом нет ничего удивительного. Когда мы воспринимаем желтый свет, лучи воздействуют в основном на колбочки нашей сетчатки, чувствительные к красному и зеленому цветам, так как нет специальных колбочек для восприятия желтого цвета Сейчас ты производишь такой же эффект, выдавая этим же колбочкам соответствующие порции красных и зеленых лучей.
Н. — Понял. Теперь с помощью диафрагмы я изменяю соотношение зеленого и красного и получаю все промежуточные цвета спектра, включая оранжевый.
Л. — А теперь убери красный и смешай зеленый и синий лучи И в этом случае путем изменения дозировки ты получишь все промежуточные цвета, включая цветовой тон, который называют английским термином «циан» (сине-зеленый), которому, как я уже говорил, я предпочитаю термин «бирюзовый».
Н. — А теперь я убираю зеленый и смешиваю красный и синий лучи. На этот раз получаем разные оттенки пурпурного цвета. Этих цветовых тонов в спектре нет. Они, как ты уже дал мне понять, не соответствуют определенной длине волны. Воспринимаемый цвет является результатом возбуждения колбочек, чувствительных к красному и синему цветам.
Л. — Если ты будешь продолжать в таком темпе, то тебя оставят здесь во Дворце открытий в качестве лектора-демонстратора. С помощью трех фонарей с фильтрами трех основных цветов и регулируемой диафрагмы ты можешь воспроизводить бесконечное разнообразие цветов.
Н. —

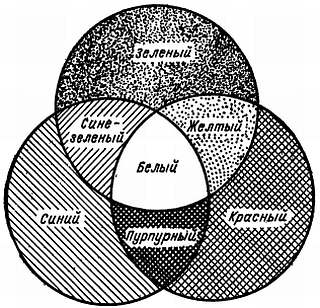

Я бы даже сказал «бесконечность в кубе», так как для каждого из бесконечного количества цветовых тонов может быть бесконечное количество значений напыщенности. А для каждой такой бесконечности в квадрате имеется бесконечное число градаций яркости. Для изображения этой «бесконечности в кубе» необходимо воспользоваться пространственным изображением с тремя осями координат (рис. 12).Рис. 12. Аддитивная смесь первичных цветов. Этот рисунок (который имеется во всех книгах о цвете) показывает, какое впечатление производит одновременное восприятие двух или трех первичных цветов. Следовательно, здесь наблюдается психофизиологическое явление, вызываемое лучами света с различной длиной волны.
Л. — Ты вполне прав. Но пока до этого мы еще не дошли. Сейчас для нас самое важное сделать вывод из проделанного эксперимента о том, что с помощью соответствующей дозировки трех основных цветов, какими являются красный, синий и зеленый, можно воспроизвести любую, как ты называешь, цветовую «бесконечность в кубе». Это принцип «трехцветки», который используется в различных областях техники для воспроизведения цветных изображений.
Н. — Но скажи мне, Любознайкин, что это за странный прозрачный цилиндр, в котором видны все цвета?
Л. — Это как раз и есть один из разнообразных способов пространственного изображения того, что ты называешь «бесконечностью в кубе» цветов. По фамилии физика, который изобрел этот остроумный способ разделения цветов, прибор называется цилиндром Манселла (рис. 13).

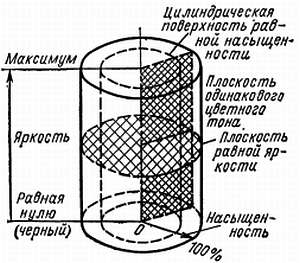

Рис. 13. В цилиндре Манселла изображены все возможные цвета; яркость изменяется по высоте, насыщенность — по радиусу и цветовой тон — в зависимости от угла.
Разрежем цилиндр по горизонтали (эта модель на самом деле разрезана на пластинки, как колбаса на кружочки). Что ты видишь на этом круге? По периметру ты видишь всю гамму цветов: от красного через оранжевый, зеленый, синий, фиолетовый до различных оттенков пурпурного. Эти цвета имеют 100 %-ную насыщенность. А теперь посмотри по радиусу. По мере удаления от периметра насыщенность убывает и в центре становится равной нулю; это означает, что в центре окраска серая. На этом этаже — ломтике цилиндра все цветовые тона имеют одинаковую яркость. Чем выше поднимаемся мы по цилиндру, тем большей становится яркость, а в основании цилиндра она равна нулю, т, е. основание просто-напросто черное.
Н. — Изумительно! Здесь мы имеем все комбинации цветовых толов, насыщенности и яркости. Мой куб парадоксально воплощен в цилиндре!.. Я констатирую, что если разрезать цилиндр по плоскости, проходящей через его ось и ограниченной этой осью, то мы получим на этой плоскости для одного цветового тона все возможные насыщенности и яркости.
Л. — Это совершенно верно. А что мы увидим на цилиндрической поверхности, образованной на той же оси, но меньшим радиусом?
Н. — Мы увидим все возможные цветовые тона различной яркости, но идентичной насыщенности.
Л. — Браво! В дополнение к этому я хочу обратить твое внимание на то, что ось цилиндра Манселла представляет собой всю шкалу серых тонов, идущую от черного внизу до белого наверху.
Н. — Какое богатство в таком небольшом объеме! И ты говоришь, что благодаря трехцветному принципу соответствующей дозировкой трех основных цветов можно получить все это разнообразие красок.
