В 1915 г. опять же в США Уильям Тейлор попытался придать идее военное назначение (в Европе уже полыхала мировая война). Его патент на «амфибийное судно» предполагал машину с двумя широкими крупнозвенчатыми гусеницами с жесткими грунтозацепами-гребками, служащими движителем на воде, с жесткой подвеской, броневой защитой верхней части корпуса и установкой вооружения во вращающейся башне и в бортовых амбразурах. О постройке такой машины ничего не известно, однако в патенте уже просматриваются некоторые черты будущих военных «амфибий».

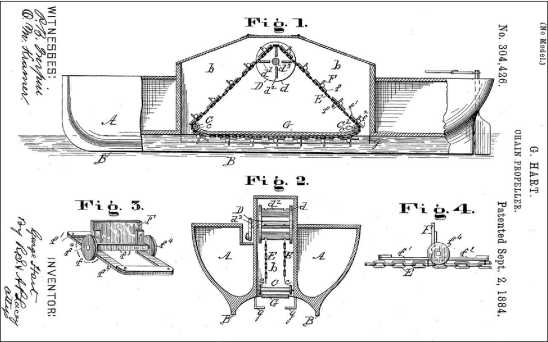

Патент Джорджа Харта от 1884 г. на «цепной движитель» для судна (США).

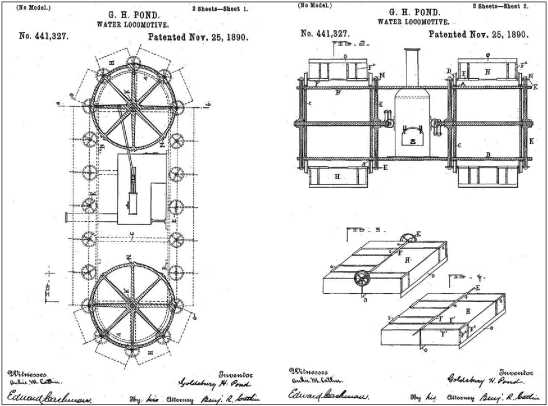

Патент Гэлдсбери Понда от 1890 г. на паровой «водный локомотив» с двумя гребными гусеницами, составленными из траков-понтонов (США).
Практические опыты над бронированной гусеничной «амфибией» провели англичане в самом конце Первой мировой войны, «научив плавать» тяжелый танк-транспортер Mk IX и также использовав в качестве водоходного движителя гусеницы, — благо эта модель «ромбовидного» танка сочетала высокий гусеничный обвод (с жесткой подвеской) и достаточные
В СССР в 1924 г. инженер-конструктор Н.С. Ветчинкин подал заявку на изобретение самоходной «водосухопутной повозки» (патент выдан в 1929 г.) — машина должна была иметь корпус в форме плоскодонной лодки, причем на суше носовая и кормовая части корпуса, представлявшие собой поплавки-понтоны, откидывались на шарнирах вверх, чтобы не затруднять движение. Машина опиралась на две гусеницы с жесткой подвеской, движение на плаву здесь также осуществлялось бы за счет вращения гусениц. Ветчинкин предлагал использовать свою машину «в горноразведочном и строительном деле… для бурения скважин, для лесных работ… для вспашки полей», а также для установки различных станков, артиллерийских орудий, перевозки грузов в экспедициях и т. д.
Патент на «амфибийное судно», полученный Уильямом Тейлором в 1915 г. (США). Движителем на суше и на плаву этой машине военного назначения должны были служить гусеницы.
Патент Й.Е.Ф. Эриксона от 1909 г. на «водный автомобиль» с гусеницами, охватывающими бортовые понтоны и снабженными гребками (Швеция).

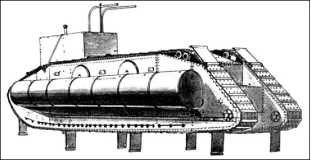

Британский опытный плавающий танк на основе тяжелого «десантного» танка Mk IX «ромбовидной» схемы. Обратим внимание на цистерны-поплавки по бортам и лопатки-гребки, шарнирно укрепленные на траках гусениц.

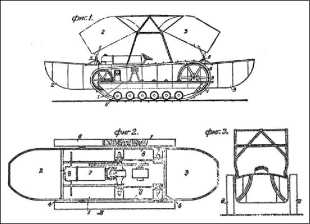

Рисунки «водосухопутной повозки» из патента Н. С. Ветчинкина от 1929 г. Гусеницы служили движителем на суше и на плаву, водоизмещающий корпус имел откидываемые на шарнирах вверх носовую и кормовую части.
На фоне быстрого развития моторизации и механизации в 1920—1930-е годы плавающие машины как средства переправы через водные преграды и работы на болотистой или затопленной местности привлекали широкое внимание. Работы над ними велись весьма активно, и военное назначение отнюдь не было определяющим. Скажем, в тех же США в 1933 г. М. Куигли запатентовал «амфибийное устройство для рыбного промысла, спасательных и транспортных работ» в виде большой плавучей платформы, водруженной на четыре гусеничных трактора и опорные колеса; Э. Лайон предложил «коммерческое судно» массой в 1500 т на трех гигантских колесах и двух столь же внушительных гусеницах. Практические работы велись, конечно, над более реальными конструкциями. Компания «Галф Рисеч энд Девелопмент» (подразделение «Галф Ойл Корпорейшн») занялась высококолесным плавающим трактором системы Э. Лэйна и Ю. Якобсон, необходимым в нефтеносных, но заболоченных районах, причем на плаву колеса большого диаметра с широкопрофильными шинами низкого давления обеспечивали машине плавучесть и служили водоходным движителем. В 1937 г. техник Дж. Е. Пауэлл из Калифорнии запатентовал гусеничную амфибию с грузоподъемностью легкого автомобиля «для перевозки грузов, пассажиров, вооружения, спасательного оборудования или использования в качестве тягача». Подобно Роблингу Пауэлл предлагал использовать гусеницы в виде бесконечных роликовых цепей, с укрепленными на них гребками, но сами гребки предполагал делать гибкими, «из кожи или другого соответствующего материала». По сообщению «Нью-Йорк Таймс», машина Пауэлла должна была развивать на суше скорость до 60 км/ч, на плаву — до 16 км/ч. Но вернемся к машине Роблинга.

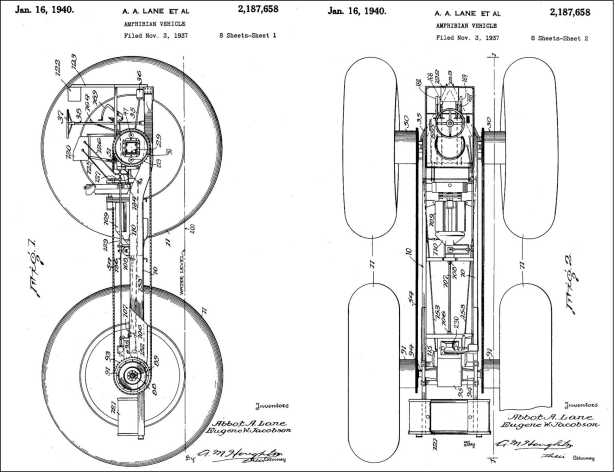

Патент Эббота Лэйна от 1940 г. на высококолесную плавающую машину (заявка подана в 1937 г., США). На покрышки ведущих колес могли крепиться эластичные шнуры, служившие гребками на плаву.
От «Аллигатора» к LVT-1
Недовольный ходкостью [2] и поворотливостью своей машины на плаву, Роблинг весной 1936 года создал ее новый вариант, в котором двигатель «Крайслер» заменил на автомобильный 8-цилиндровый двигатель «Форд» мощностью 85 л.с., зато общую массу уменьшил более чем на тонну. Лопатка-гребок теперь крепилась болтами на звеньях роликовой цепи гусеницы по диагонали, чтобы отбрасывать воду назад и в сторону борта. Для улучшения плавучести корпус дополнился поплавками из пробкового дерева. Хотя скорость хода по суше уменьшилась до 29 км/ч, скорость на плаву возросла до 8,8 км/ч, улучшилась и маневренность [3] .
2
Ходкостью называется способность плавающей машины перемещаться по воде с заданной скоростью и с затратой определенной мощности силовой установки. Среди основных факторов, определяющих ходкость машины на плаву — сопротивление воды (зависящее, в частности, от формы корпуса), эффективность водоходного движителя и мощность силовой установки.
3
Маневренность представляет собой совокупность качеств машины, определяющих ее поворотливость (т. е. способность изменять направление движения и двигаться по заданной траектории с различными радиусами кривизны), устойчивость движения на курсе и способность переходить от движения передним ходом к движению задним и наоборот.

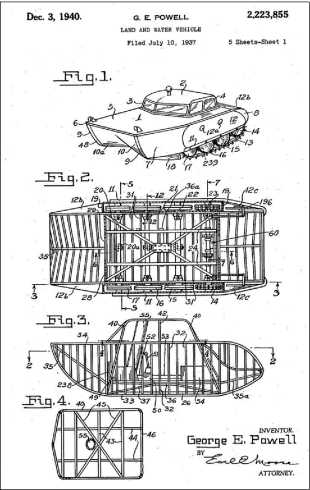

Рисунки из патента Джорджа Е. Пауэлла на «наземноводную машину» от 1940 г. (заявка подана в 1937 г., США) свидетельствуют о попытке создать свой вариант «гребной» гусеницы на основе шарнирной цепи.

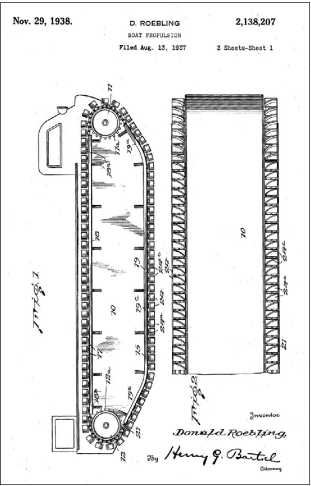

Патент Дональда Роблинга от 1938 г. на плавающую гусеничную машину с движением на плаву за счет перемотки гусениц.
В 1937 г. машина снова меняется — прежде всего, изменена конструкция ходовой части с целью несколько облегчить ее и сделать надежней. Масса этой машины уменьшена до 4 т. Согласно сообщению Роблинга, скорость хода по суше достигала 29 км/ч, на плаву — 14 км/ч. Заметим, что приводимая обычно скорость хода на плаву измеряется на глубине (при большом отношении глубины воды к осадке машины). На мелководье растет сопротивление воды движению (из-за увеличения скорости движения частичек воды под днищем машины и сопротивления трения) и волновое сопротивление, в результате при подходе к берегу скорость плавающей машины значительно уменьшается. С этим еще предстояло столкнуться водителям «Аллигаторов».
Пока же Роблинг, как и всякий предприимчивый изобретатель, пытался пропагандировать свою машину в надежде заинтересовать потенциальных заказчиков. 4 октября 1937 г. еженедельный иллюстрированный новостной журнал «Лайф» в разделе «Наука и индустрия» поместил статью «„Аллигатор“ Роблинга для спасательных работ во Флориде» с большой фотографией. Статья сыграла свою роль.
Испытания Корпусом морской пехоты США плавающего колесно-гусеничного танка (самоходной артиллерийской установки) М1923 Уолтера Кристи во время зимних маневров 1924 г. на о. Кулебра.

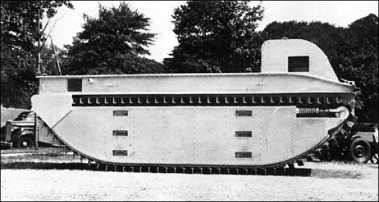

Фото этой машины, именуемой иногда «Аллигатор второй», появилось в журнале «Лайф» 4 октября 1937 г. Обратим внимание на клепаный корпус и диагональную установку лопаток-грунтозацепов гусеницы.
Тут стоит сделать небольшое отступление. Для американских военных к тому времени плавающие машины тоже не были новостью. Еще в 1920-е годы ВМФ США проявил интерес к опытным плавающим колесно-гусеничным самоходным 75-мм пушкам М1921 и М1923 конструкции Уолтера Кристи (рассматривали даже возможность спуска машин Кристи на воду с палубы подводной лодки). Но они, как и плавающие бронеавтомобили и танки, были, прежде всего, средством ускорить форсирование водных преград (хотя и участие их в морских десантах считали возможным). Позже испытывали установку жестких понтонов по бортам легкого танка «Мармон-Хэррингтон», но этот опыт, как и испытания машин Кристи, признали неудачным. Не слишком вдохновили американскую армию и военно-морской флот и испытания в Великобритании малых плавающих танков «Виккерс-Армстронг». К тому же финансирование таких работ в США было невелико. Между тем во второй половине 1930-х годов американцы, наконец, всерьез занялись разработкой вопросов морских десантных операций в современных условиях. В 1937–1938 гг. происходил пересмотр планов войны с Японской империей на Тихом океане (т. н. Оранжевый план). В ноябре 1938 года опубликована новая «Доктрина морских десантных операций Военно-морского флота США». Флот и Корпус морской пехоты [4] были кровно заинтересованы в новых способах сократит время высадки морского десанта за счет быстрой доставки личного состава, вооружения, техники и предметов снабжения с кораблей, стоящих на открытом рейде, непосредственно на берег. Ускорение десантирования способствовало бы успешному захвату и удержанию плацдарма и в конечном счете успеху самой ответственной части морской десантной операции — высадки и выполнению десантом задач на берегу. Однако для перевода теории «амфибийных операций» в практику требовались соответствующие технические средства. Десантные транспорты, катера и баржи лишь частично решали задачу, особенно если на пути от открытого моря на берег лежали отмели или коралловые рифы. Поскольку именно в таких условиях пришлось бы высаживать морские десанты на островах Тихого океана, в свете новых стратегических планов задача оказывалась особенно актуальной. Скажем, в том же 1938 году министерство ВМФ испытывало и десантные катера Андрю Хиггинса (прототип принятого позже десантного катера типа LCVP), и скоростной глиссер с очень малой осадкой, способный высаживать солдат и технику у самого уреза воды.
4
Далее неоднократно будут использованы термины Флот, Армия, Морская пехота с большой буквы — не как знак уважения, а как традиционные обозначения соответственно Военно-морского флота (Navy), Сухопутных войск (Army) и Корпуса морской пехоты (Marine Corps), т. е. конкретных составляющих вооруженных сил США.
Машина-амфибия сравнительно большой вместимости, способная выходить на необорудованный берег со слабым грунтом, не могла не привлечь внимания. Как гласит легенда, на коктейле после одной из конференций по проблемам десантных операций командующий надводными силами Флота адмирал Эдвард Калбфус показал журнал «Лайф» с упомянутой статьей и фотографией «Аллигатора» генерал-майору Луису МакКарти Литтлу, командовавшему десантными силами Флота. Вскоре генерал Литтл передал статью коменданту Корпуса морской пехоты генералу Томасу Холкомбу, тот, в свою очередь, переслал ее председателю Комиссии по вооружению Корпуса бригадному генералу Фредерику Брэмэну с распоряжением изучить возможности этой машины.

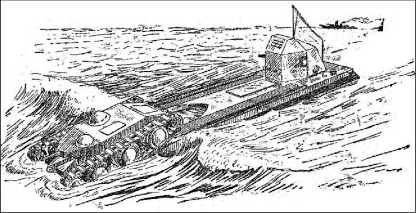

Так в журнале «Попьюлар Сайенс» в 1938 г. изображалось применение скоростного частично бронированного глиссера для высадки на берег боевых машин.

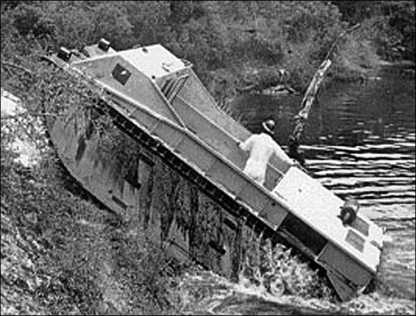

«Аллигатор», доработанный согласно пожеланиям морской пехоты, демонстрирует способность выхода на сравнительно крутой берег.
3 февраля 1938 г. Комиссия по вооружению Корпуса морской пехоты официальным письмом запросила у Дональда Роблинга более подробные сведения о его спасательной машине. Роблинг, понятно, не затянул с ответом, и в марте секретарь Комиссии майор Джон Калуф посетил его завод в Клиэрвотер, лично опробовал машину и заснял на кинопленку ее движение по суше, воде и мангровым болотам. Вернувшись в учебный центр Морской пехоты в Квантико, Калуф написал благоприятный отзыв об «Аллигаторе», который отослали коменданту Корпуса. Поскольку за закупку десантных средств отвечал Флот, в мае того же года комендант Корпуса направил командованию ВМФ запрос о закупке одной машины для проведения испытаний в ходе учений по высадке десанта. Но Управление кораблестроения Флота, ссылаясь на нехватку средств, закупку отклонило, о чем и сообщило коменданту Корпуса морской пехоты 28 июня. У флотских специалистов «Аллигатор» энтузиазма не вызвал, поскольку явно уступал по мореходным качествам обычным десантным средствам — таким, как уже разрабатывавшиеся танкодесантные корабли типа LCT и катера типа LCVP.
