Десантные амфибии Второй Мировой«Аллигаторы» США — плавающие танки и бронетранспортеры
Шрифт:

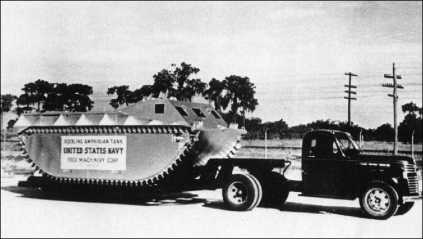

Торжественный «выезд» плавающего транспортера «Аллигатор», построенного по заказу ВМФ США. Лэйкланд, Флорида, лето 1941 г. Надпись «плавающий танк Роблинга» — рекламный ход компании FMC.

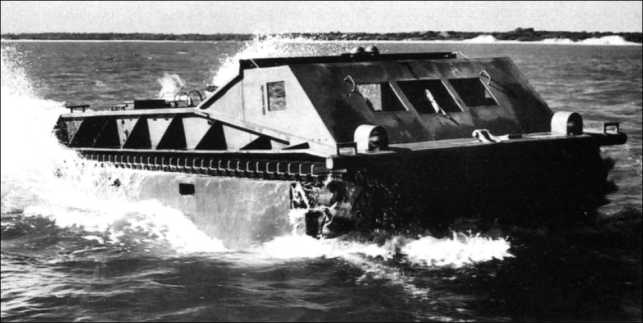

Транспортер LVT-1 «Аллигатор» на плаву. Окна рубки сняты.
Непосредственно за отделением управления располагалось открытое сверху десантное отделение (оно же — грузовое), вмещавшее 20 солдат в полной экипировке или около 2–2,3 т груза (4500–5000 фунтов). В кормовой части находилось закрытое моторно-трансмиссионное отделение. В нем устанавливался 6-цилиндровый рядный карбюраторный двигатель «Геркулес» WXLC-3, развивавший мощность 146 л.с. при частоте вращения коленвала 2900 об./мин. По бокам от двигателя располагались топливные
К бортам корпуса крепились пустотелые сварные понтоны, повышавшие плавучесть и остойчивость машины. Тонкостенные борта корпуса и понтоны усиливались уголками. Каждый понтон разделялся внутри на пять секций, и при пробитии одной из них машина сохраняла запас плавучести и остойчивость. Понтоны служили каркасом для монтажа деталей и агрегатов ходовой части. Ведущее колесо с 37 зубьями ставилось на оси в корпусе вблизи кормы, а направляющее колесо — в переднем верхнем углу понтона. Узел крепления направляющего колеса имел гидравлический механизм регулировки натяжения гусеницы. Гусеничная цепь включала 79 звеньев. Длина опорной поверхности гусеницы — 3,56 м.
Ширина гусеницы — 260 мм. На звенья диагонально крепились высокие штампованные грунтозацепы, служившие на плаву лопатками-гребками. Поворот на плаву, как и на суше, осуществлялся торможением гусеницы одного борта.

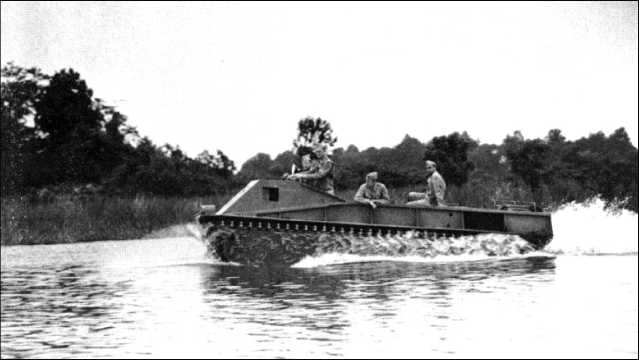

Испытания плавающего транспортера.

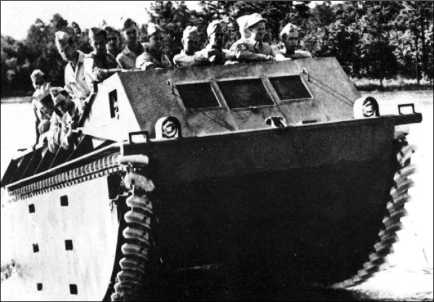

Транспортер LVT-1 «Аллигатор» в ходе испытания во Флориде.
Сварной корпус собирался из листов мягкой (неброневой) стали разной толщины, поскольку LVT-1 рассматривался не как боевая («штурмовая») машина морского десанта, а только как транспортер, позволяющий быстро доставить солдат или грузы с корабля непосредственно на берег. Однако в ожидании противодействия противника десанту, машину решили вооружить для подавления огня с берега и самообороны от ближней атаки. Вооружение включало один 12,7-мм пулемет М2НВ и один 7,62-мм М1919 либо два пулемета М1919. Пулеметы монтировались на установках, двигавшихся по рельсовой направляющей по периметру десантного отделения — такие установки широко использовались на американских машинах. Позднее и такого вооружения оказалось недостаточно, и по требованию экипажей плавающих транспортеров на них монтировали дополнительные пулеметы.
Испытания плавающего транспортера LVT-1 и легкого танка «Мармон-Хэррингтон» в районе Морских казарм на Нью Ривер, округ Онслоу, 1941 г.
Транспортер LVT-1 на тихоокеанском острове.

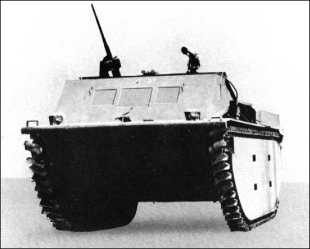

Плавающий транспортер LVT-1 с пулеметными установками.
С началом поставок машин LVT-1 в августе 1941 года в составе морской пехоты начали формировать специальные подразделения плавающих транспортеров. К тому времени ВМФ и Корпус морской пехоты сочли контракт на 200 LVT-1 уже недостаточным. Количество заказываемых «Аллигаторов» увеличивалось с осознанием потребности в них. Армия (сухопутные войска) США «Аллигаторами» поначалу не интересовалась. Если Морская пехота готовилась вместе с ВМФ к действиям на островах Тихого океана, то Армию больше занимали плавающие машины для преодоления водных препятствий на сухопутных театрах и, прежде всего, в Европе с ее развитой сетью дорог и большим количеством рек, озер и водохранилищ. Поэтому куда больше внимания она уделила проекту плавающего грузового автомобиля — будущего DUKW. Но с широким привлечением сухопутных войск к действиям на Тихоокеанском ТВД, заказы на машины LVT в нарастающих количествах пошли и от них. К производству машин LVT подключили еще завод FMC в Риверсайд и Сан-Хосе (шт. Калифорния), вновь построенный завод FMC в Лэйкланд (шт. Флорида), автомобильную компанию «Грэхэм-Пэйдж Моторз Корп.» (эта детройтская компания свернула было производство, но снова открылась как раз за счет военных заказов), известного производителя железнодорожного подвижного состава «Сент-Луис Кар Компани» (Сент-Луис, шт. Миссури). В результате до прекращения производства в 1943 г. изготовили 1 225 плавающих машин этой модели. Из них 540 поставили Корпусу морской пехоты, 485 — Армии (где эти машины на этапе опытов обозначали как «плавающий трактор Т33»), а остальные — Великобритании по программе ленд-лиза.

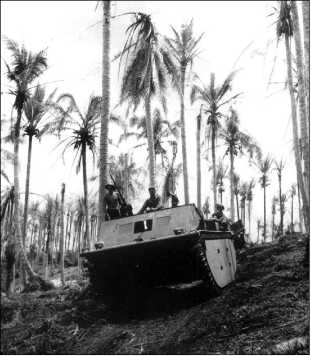

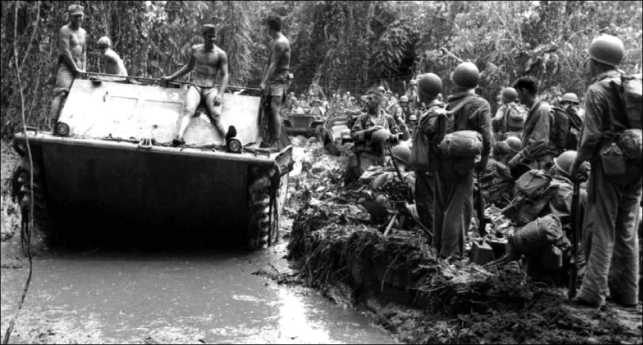

Транспортер LVT-1 прокладывает дорогу через сырые джунгли.

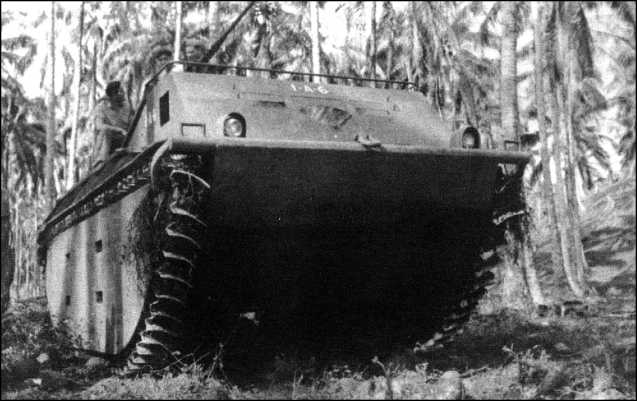

Поздний вариант транспортера LVT-1 на о. Нью Джорджиа (Соломоновы острова). Обратим внимание на стеклоочиститель рубки.
Занятно, что первый LVT-1, показанный летом 1941 г. в Лэйкланд, нес на борту броский плакат — «ROEBLING AMPFIIBIAN TANK», т. е. «плавающий танк Роблинга» — хотя на самом деле был небронированным плавающим гусеничным транспортером [7] . Плавающим танкам в рамках этого семейства еще предстояло появиться.
7
Впрочем, в США термин «танк» применяли к различным гусеничным машинам, не обязательно «боевым».
Хотя военные приняли машину и ожидали от нее многого, уже на ранней стадии эксплуатации стал очевиден ряд проблем. Использование гусеницы на основе роликовой цепи оказалось не лучшим решением — поперечное усилие при повороте легко выводило цепь из продольного канала бортового понтона. Гусеница такой конструкции быстро выходила из строя на грунте, морская вода и прибрежный песок ускоряли коррозию — особенно в шарнирах. Недостаточно прочным и живучим оказался и двигатель. Поэтому еще до окончания поставок первых партий LVT-1 была заказана разработка машины для его последующей замены. Машины первых партий, как это часто бывает, и в целом не обладали достаточной надежностью, к тому же требовалось время для их освоения личным составом. Неудивительно, что эксплуатировавшим их морским пехотинцам приходилось проводить едва ли не ежедневные ремонты.
Некоторые машины LVT-1 переделывались в специальные. К примеру, в кормовой части машины могла монтироваться поворотная крановая стрела — по крайней мере одна такая машина использовалась в качестве ремонтно-эвакуационной на базе в Прескью-Айл (шт. Мэн). Впоследствии мы увидим неизменный интерес военных заказчиков не только к транспортным и боевым, но и к специальным плавающим машинам.
Плавающий транспортер LVT-2 «Уотер Буффало»
Доработку LVT, а точнее — разработку нового варианта — ВМФ заказал компаниям FMC и «Борг-Уорнер». FMC уже летом 1941 года, едва начав поставки серийных LVT-1, во взаимодействии с Бюро кораблестроения ВМФ развернула опытно-конструкторские работы на базе своего завода в Риверсайд (шт. Калифорния). Вступление США во Вторую мировую войну после нападения японцев на Перл-Харбор заставило ускорить разработку. Активное участие в ней принял Автобронетанковый отдел Артиллерийско-технического управления Армии США.
Новая конструкция была закончена в декабре 1941 г., после чего построен прототип и проведена серия испытаний. Поскольку Роблинг передал часть прав на свои патенты правительству США (по слухам — за сумму всего в один доллар), внесение в конструкцию изменений не встречало формальных препятствий и делалось достаточно быстро. После доработок новую машину приняли на вооружение под обозначением «Landing Vehicle, Tracked, Mark 2» (LVT-2), в войсках она получила прозвище «Водяной буйвол» (Water Buffalo). Прозвище достаточно характерное — во влажных районах Южной Азии, Африки, в Южной Европе водяного буйвола широко используют как тягловую силу на залитых водой полях и размытых дорогах.

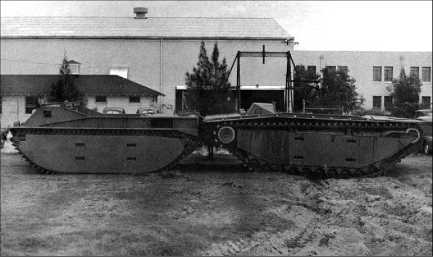

Сравнение плавающих транспортеров LVT-1 и LVT-2. Хорошо видны отличия в схеме компоновки, устройстве ходовой части и т. п.

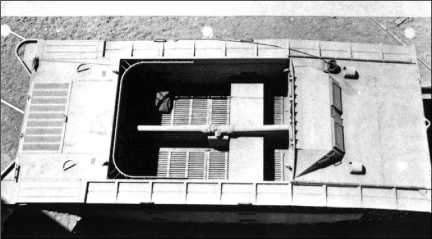

Вид сверху транспортера LVT-2. Хорошо видны компоновка десантного отделения (с открытыми карданными валами), направляющие подвижных пулеметных установок, решетка-жалюзи радиатора.
LVT-2 существенно отличался от предшественника и был значительно совершеннее его. От машины Роблинга осталась только общая схема компоновки. После серии опытов, в ходе которых испытали более 100 различных моделей, был выбран новый корпус, обводы которого должны были улучшить мореходные качества машины и облегчить ее выход на берег, не слишком усложняя производство и не уменьшая вместимости. В результате отделение управления сместилось назад, машина получила удлиненный «нос» с большим наклоном листов. Рубка была ниже. В отделении управления слева размещался механик-водитель, справа — его помощник, их кресла снабжались спинкой и ремнями безопасности. Обзор экипажу обеспечивали два больших смотровых люка в лобовом листе с откидными вперед плексигласовыми окнами (так что смотровые люки в критической ситуации можно было использовать как лазы) и небольшие смотровые лючки в скулах. В число приборов, установленных в отделении управления, входил компас.
Корпус сваривался из стальных листов, на его днище приваривалась решетчатая рама, на которой монтировались основные агрегаты. Носовая часть усиливалась трубчатой балкой со скобами под буксирные тросы. Также жесткость корпусу обеспечивали поперечные перегородки, отделявшие десантное отделение от отделения управления и моторного. Десантное отделение имело полик из съемных решетчатых панелей (за счет этого он не скользил, будучи забрызган водой), отделения управления и десантное связывал открытый лаз. К бортам корпуса приваривались стальные понтоны.
