Любопытна судьба одной из первых машин LVT-1, известной как «Аллигатор третий». В середине 1960-х годов вдова конструктора Роблинга передала ее Корпусу морской пехоты. Машину установили как памятник в расположении 4-го амфибийно-штурмового батальона в Тампе, а в конце 1987 года переправили в Квантико в Музей Корпуса морской пехоты, где ее и выставили после реставрации. Надо отметить, что сохранившиеся и отреставрированные машины LVT занимают почетные места в экспозициях ряда военно-исторических и военно-технических музеев нескольких стран.
СОВРЕМЕННИКИ — АМЕРИКАНСКИЕ И ЗАРУБЕЖНЫЕ
Опытные плавающие американские САУ
Работы над плавающими боевыми машинами в США не ограничились серией LVT. Еще в 1920-е годы ВМФ США проявил интерес к опытным плавающим колесно-гусеничным самоходным 75-мм пушкам У. Кристи М1921 и М1923. Теперь же

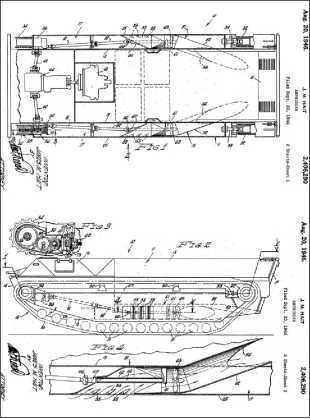

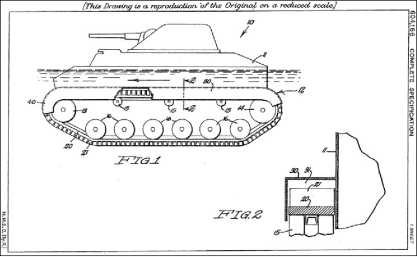

Проект плавающего легкого танка, предложенный компанией FMC в 1942 г. Из британского патента от 1945 г. Патент явно связан с проектом танка Т10.

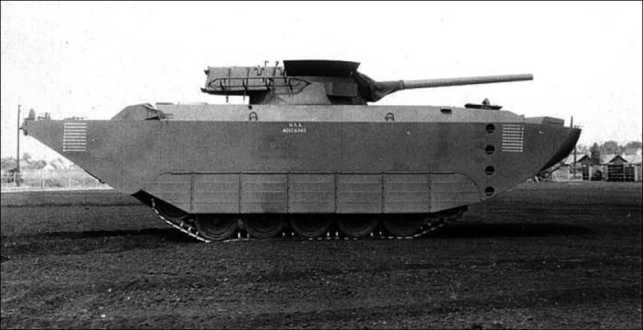

Опытная плавающая 76-мм самоходная противотанковая пушка Т86. США, 1944 г.

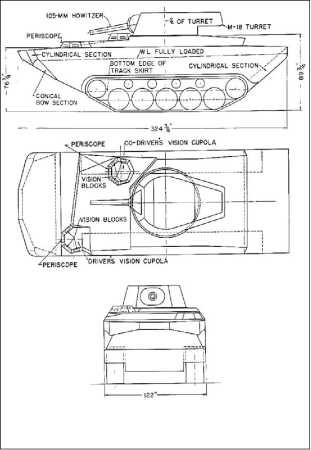

Схема компоновки плавающей самоходной 105-мм гаубицы Т87. 1944 г.

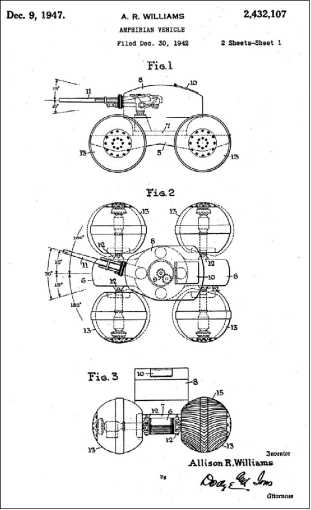

Эллисон Уильямс в 1942 г. (США) предложил проект боевой «машины-амфибии» на четырех поворотных сферических мотор-колесах с грунтозацепами-гребками. Любопытно также, что весь экипаж изобретатель разместил в башне.
В конце 1943 года Национальный комитет оборонных исследований запросил Артиллерийско-техническое управление о возможности придания плавучести самоходной 76-мм противотанковой пушке Т50 (М18). Исследовательскую работу провела компания «Спэркмэн энд Стефенс Инк.». В феврале 1944 года Артиллерийско-техническое управление инициировало опытно-конструкторские работы, и вскоре были предложены варианты плавающей модификации самоходки М18 с сохранением всех ее основных особенностей, включая открытую сверху поворотную башню, но с легким водоизмещающим бронекорпусом обтекаемой формы. Для выбора типа движителя построили две опытные 76-мм самоходные пушки. Первая — Т86 — двигалась на плаву за счет перематывания гусениц, а вторая — Т86Е1 — с помощью двух гребных винтов. Опытный образец Т86 собран 16 июня 1944 г. Машина массой 20,5 т плавала за счет водоизмещения значительно увеличенного корпуса, получила уширенные гусеницы со съемными гребками. Управление на плаву осуществлялось двумя подъемными рулями. Вариант Т86Е1, собранный в ноябре того же года, имел массу около 21 т, оснащался двумя гребными винтами диаметром 660 мм (26 дм) с приводом от двигателя машины.
Плавающая гаубица Т87 разрабатывалась одновременно с тем, как на шасси М18 разрабатывалась не плавающая самоходная 105-мм гаубица Т88. То есть пара плавающих машин Т86 и Т87 соответствовала паре не плавающих М18 и Т88. Корпус Т87 был несколько укорочен по сравнению с Т86. В качестве водоходного движителя выбрали модифицированные траки гусениц с лопатками-грунтозацепами, верхняя ветвь гусеницы закрывалась гидродинамическим кожухом — более эффективный вариант, чем частично погруженная гусеница на машинах LVT. Заявленная скорость плавающей самоходной гаубицы Т87 на плаву — 8,7 км/ч, однако испытания на Абердинском полигоне показали скорость не более 4,1 км/ч. Все три прототипа плавающих САУ — Т86, Т86Е1 и Т87 — показали хорошие мореходные качества и возможность выхода на берег в прибой. Однако увеличенный корпус сильно ограничивал обзор в передней сфере. Т87 появилась в декабре 1944 года и все еще проходила испытания к моменту окончания боевых действий. С окончанием войны работы по проектам Т86 и Т87 прекратили. Дальнейшие работы над плавающими САУ уже выходят за рамки нашей темы.

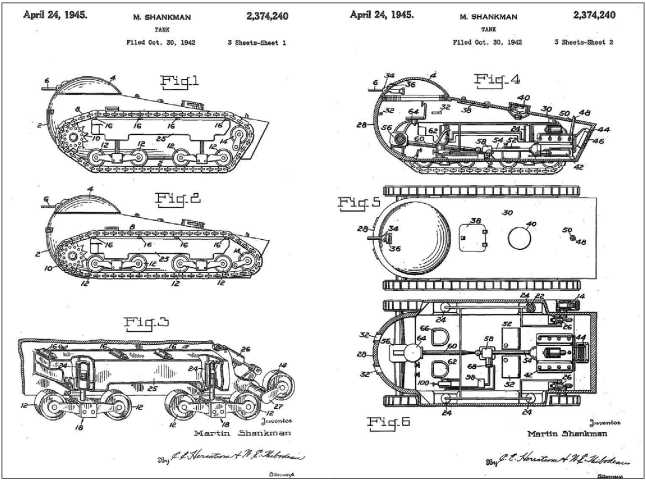

Поиски конструкций плавающих машин для участия в морских десантах шли довольно широко. Американец Мартиш Шэнкман в 1942 г. предложил конструкцию плавающего танка, интересную наличием управляемой пневматической подвески, позволяющей уменьшать клиренс для уменьшения сопротивления движению на плаву.
Легкие гусеничные транспортеры
М29 и М29С «Визель»Легкие транспортеры «Визель» тем более интересны для нашей темы, что нередко они применялись вместе с машинами LVT.
В отличие от LVT этот легкий транспортер появился в прямой связи с военными потребностями Второй мировой войны. Первоначальные успехи Японии на Тихом океане заставили американцев всерьез беспокоиться за безопасность Аляски и в начале 1942 года озаботиться созданием вездеходной машины, которая обеспечила бы войскам мобильность на труднопроходимых ландшафтах этого региона. В это же время интерес к такой машине проявили и британцы, предполагавшие использовать легкие снегоболотоходы в ходе планируемых рейдов групп специального назначения против германских войск в Норвегии. Энергичный британский журналист и изобретатель Джеффри Пайк убеждал различных представителей командования использовать для этого гусеничные «мотосани». 17 мая 1942 г. состоялось совещание с участием представителей американского Объединенного комитета начальников штабов, британского Генерального штаба и фирмы «Студебекер», на котором выработали тактико-технические требования к новой машине.

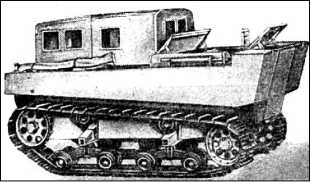

Легкий не плавающий транспортер (снегоболотоход) М28. Фото из прессы 1940-х годов.
Схема компоновки легкого плавающего транспортера М29С «Визель». Показана установка рулей в рабочем и поднятом (для движения по суше) положении.

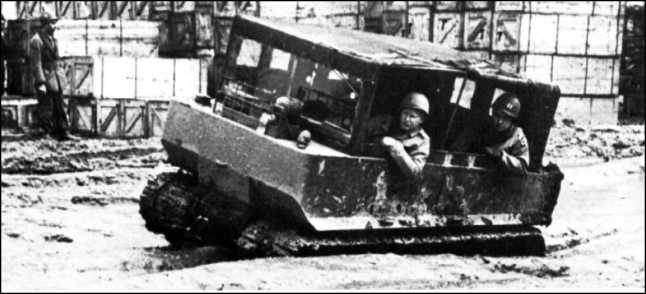

Легкий транспортер М29 «Визель» на раскисшей дороге в Европе.
Опытная машина (упоминается под индексом Т15) была готова уже через 38 дней и прошла испытания. Тревога американцев за Аляску усилилась с захватом японцами Алеутских островов в июне 1942 года. Едва появившейся машине поспешили присвоить официальное обозначение М28 и имя «Визель» (Weasel, «ласка»).
Машина имела коробчатый корпус с передним расположением двигателя, закрытую кабину, отдельное грузовое отделение, гусеничную ходовую часть с блокированной подвеской, включавшей на один борт четыре опорных катка небольшого диаметра, подвешенных к корпусу на полуэллиптических листовых пружинах.
Испытания показали возможность уверенного движения по болотистой местности и придания машине плавучести. Однако представители военного министерства выдвинули ряд требований: увеличение живучести агрегатов, уменьшение потерь мощности в движителе, улучшение охлаждения, увеличение грузового отделения, совершенствование подвески, увеличение площади опорной поверхности гусеницы и улучшение ее сцепления с грунтом, возможность преодолевать крутые подъемы. В результате появилась усовершенствованная опытная модель Т24, принятая под обозначением М29 «Визель» и пошедшая в серийное производство в июне 1943 года. Вскоре появилась плавающая модификация М29С, поначалу названная «Арк», но в результате сохранившая все то же имя «Визель».
М29С «Визель» преодолевает глубокую грязь. Обратим внимание на поднятые рули и волноотбойный щит.
Американский легкий транспортер М29 «Визель» в Германии.
Простая конструкция и использование автомобильных агрегатов позволили фирме «Студебекер» выпустить до июля 1945 г., по одним данным, чуть менее 15 000 машин «Визель», по другим — 15 124 (включая модель М28). В основном это были машины модификации М29С. Так, за 1944 г. построено 4201 машина М29С, за 1945-й — 6446.
М29 имела коробчатый открытый сверху корпус с широкими над-гусеничными нишами. Двигатель устанавливался в передней части корпуса. Место водителя размещалось впереди слева. Сзади размещались три солдата в полной экипировке на отдельных сиденьях либо укладывался груз. Машина имела откидывающееся вперед лобовое стекло (со стеклоочистителем перед местом водителя) и съемный брезентовый тент на скобах.
Карбюраторный 6-цилиндровый двигатель, взятый от популярного малолитражного автомобиля «Студебекер Чэмпион», развивал мощность 65 л.с. при частоте вращения коленвала 3600 об./мин. Механическая трансмиссия «Уорнер» T84J обеспечивала 3 скорости хода вперед, 1 назад, механизмом поворота служил дифференциал. Вращение от двигателя передавалось на коробку передач через карданный вал, проходящий по оси корпуса.
