Установка эхолота

После того как мы познакомились с принципом работы, устройством и характеристиками рыбопоисковых эхолотов, можно перейти к самой интересной части – знакомству с основами их эксплуатации. Поскольку изделия различных производителей незначительно отличаются друг от друга, за основу возьмем какую-либо распространенную модель, например, из серии эхолотов Garmin.

В данном разделе мы рассмотрим способы установки преобразователей и методы общения с эхолотом в процессе работы.

Установка излучателя

Правильная установка преобразователя является ключевой по важности операцией для обеспечения эффективной работы эхолота. Не следует устанавливать преобразователь позади заклепок, ребер, отверстий для забора воды или других неровностей на днище, которые могут создавать облака воздушных пузырьков и образовывать завихрения воды. Очень важно, чтобы преобразователь работал в спокойном потоке воды, иначе его возможности будут серьезно ухудшены.

Установка преобразователя на транец Транцевый преобразователь поставляется со специальным кронштейном для крепления к транцу. Кронштейн обычно имеет подпружиненный элемент, позволяющий преобразователю откидываться назад при наезде на какое-либо препятствие.

Основные принципы установки преобразователя показаны на рис. 6.

Рис. 6. Принцип установки преобразователя на транец

Установка преобразователя «In Hull» в корпусе

На стеклопластиковых судах для удобства эксплуатации можно устанавливать преобразователь в корпусе. Некоторые фирмы выпускают для этого специальные приборы, но с таким же успехом внутри корпуса можно установить обычный транцевый преобразователь. На многих пластиковых малых судах имеются специально приготовленные места для установки преобразователя.

Часто пластиковые корпуса имеют в своей структуре усиливающие элементы или пористые наполнители, препятствующие распространению ультразвука, поэтому прежде чем приклеивать преобразователь, проверьте это место следующим образом. Налейте в трюм, в место предполагаемой установки, некоторое количество воды, опустите в нее рабочую поверхность преобразователя и проверьте наличие на экране изображения подводного пространства. Сравните полученные значения глубины с реальными. Если разницы нет, то смело можете приклеивать преобразователь в это место.

Установка преобразователя «True Hull» в корпус Преобразователи «True Hull» устанавливают в высверленное в днище судна отверстие. Наружные и внутренние поверхности корпуса около отверстия покрываются слоем герметика, преобразователь с кабелем вставляется в отверстие и крепится через шайбу гайкой.

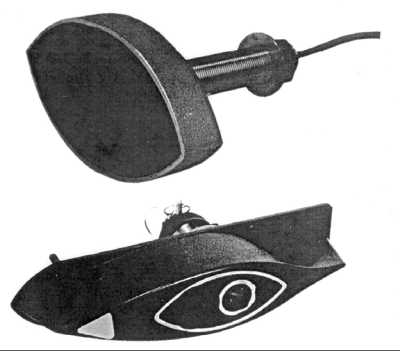

Преобразователи должны крепиться горизонтально перед винтом, килем и любыми выступами, которые могут быть причиной образования пузырьков воздуха. Если поверхность днища наклонная, преобразователь ставят с помощью горизонтирующих прокладок. Для больших бронзовых преобразователей выпускаются специальные обтекатели (рис. 7).

Рис. 7. Обтекатель для бронзового преобразователя

Эксплуатация эхолота

Отображаемая информация

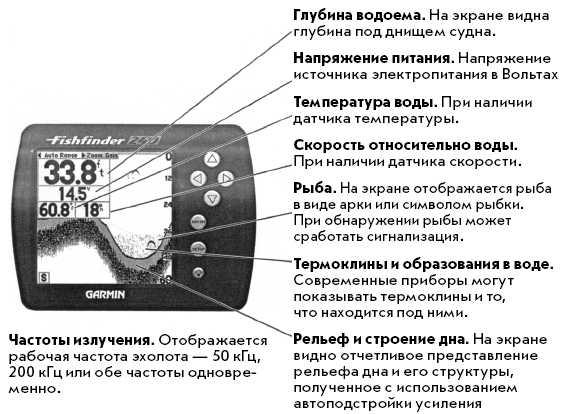

Современный рыбопоисковый эхолот может получать и отображать самую разнообразную информацию о состоянии водной толщи и находящихся в ней объектах. Ниже перечислено то, что можно увидеть на экране дисплея (рис. 8).

Рис. 8. Изображение на экране эхолота

Управление эхолотом

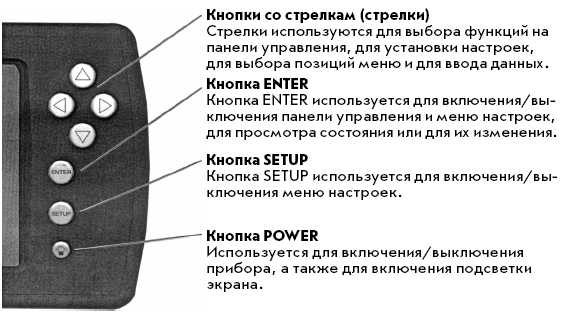

Управление эхолотом осуществляется с помощью нескольких кнопок и экранных меню (рис. 9).

Рис. 9. Органы управления эхолота

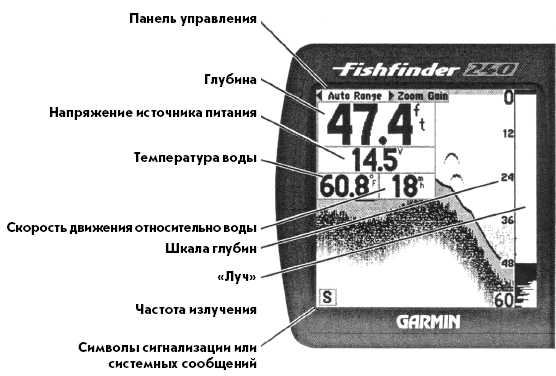

Рис. 10. Панель управления и информация на экране

В верхнем левом углу экрана (рис. 10) можно видеть панель управления и различную информацию, в том числе глубину напряжение источника питания, температуру воды и скорость движения (при наличии соответствующих датчиков). В правой части экрана находится линейка шкалы глубин и функция «Луч». Символы сигнализации или системных сообщений представлены под изображением дна.

Теперь познакомимся с основным опциями экрана, с помощью которых осуществляется управление работой эхолота.

Панель управления

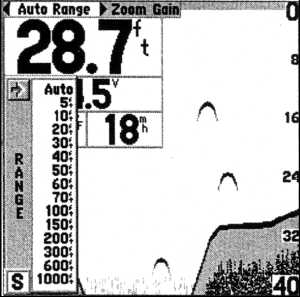

Это меню (рис. 11), дающее доступ к установкам, наиболее часто используемым в работе эхолота – к шкале глубин (Depth Range), масштабирования (Zoom) и чувствительности/усиления (Gain). Для этого на панели управления кнопками-стрелками < и >»передвигают курсор (белое поле) на нужную опцию. Выбор желаемой установки осуществляется стрелками «^и V».

Шкала глубин (Range) Шкала глубин (рис. 11) необходима для установки и просмотра на экране определенных участков толщи воды. Установка осуществляется курсором на раскрывающемся в левой части экрана меню глубин. Впрочем, прибор может автоматически выбирать шкалу, соответствующую глубине под судном в настоящий момент и изменять ее при движении судна – для этого достаточно установить курсор шкалы глубин на «Auto» и нажать «Enter».

Рис. 11. Меню панели управления

Масштаб (Zoom)

Функция «Масштаб» используется для выбора степени увеличения изображения отдельных интересующих участков на экране. Функция «Масштаб» позволяет увеличить все объекты в выбранном диапазоне глубин. Величина масштаба устанавливается в раскрывающемся меню. После установки экран делится на две части, на одной из которых ведется полномасштабный просмотр, а в другом – только выбранный участок в установленном масштабе (рис. 12).

Усиление, чувствительность (Gain) Ранее уже говорилось о влиянии чувствительности на эффективность работы эхолота. Высокая чувствительность позволяет получать большое количество деталей, но может привести к появлению шумов в виде засветки экрана и к приему отражений от предметов, расположенных в стороне от судна боковыми лепестками, Поэтому во всех приборах имеются органы для ее регулировки. В данном приборе чувствительность устанавливается стрелками в раскрывающемся окне GAIN (рис. 13).
