Эхолоты и GPS навигаторы

Все перечисленные сонары содержат излучатель для установки на транец либо на днище судна, и дисплей с монохромным или цветным жидкокристаллическим дисплеем в водостойком исполнении, позволяющим пользоваться им на открытом мостике катера либо на открытом мостике. Приборы имеют набор функций, облегчающих работу с ними – сигнализацию о мелях или глубинах и зонах, яркую подсветку экрана, встроенную память. Некоторые модели имеют возможность сопряжения с приемником GPS и датчиком скорости, а эхолоты с цветным экраном имеют вход для работы с видеокамерой.

В настоящее время эхолоты переднего обзора производят две компании – американская Interphase Tecnologies (эхолоты с последовательным обзором) и английская компания EchoPilot Marine Electronics (эхолоты с параллельным обзором).

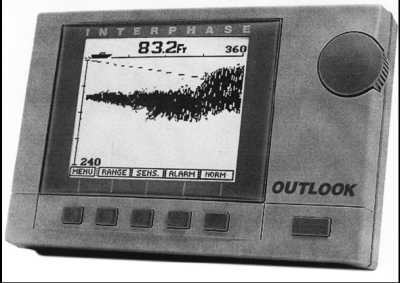

Рис. 41. Изображение с разделением экрана

Особенности работы эхолотов

Эхолоты с последовательным обзором

Как отмечалось ранее, обзор подводного пространства в таких эхолотах осуществляется путем последовательного, шаг за шагом, перемещением сформированного преобразователем луча в вертикальной или горизонтальной плоскости. Луч движется дискретно, останавливаясь на каждой позиции на время, необходимое для получения достаточной для отображения информации. Полученное на каждом положении луча изображение сохраняется на время обзора всего сектора и обновляется при последующем сканировании. Поэтому процесс просмотра всего сектора обзора занимает достаточно большое время – 10–16 сек. Если для тихоходных судов этого вполне достаточно, то для высокоскоростных судов, проходящих за это время десятки и сотни метров, такие задержки неприемлемы.

Другим недостатком таких эхолотов, является недостаточный объем информации, определяемый ограниченным время нахождения луча на каждой отдельно взятой позиции. Поэтому эхолоты с последовательным обзором непригодны для распознавания подводных объектов и используются, в основном, в целях навигации.

Эхолоты с параллельным обзором

Параллельный, или, как его еще называют, непрерывный обзор предоставляет возможность получения большого объема информации в реальном времени.

Режим реального времени означает, что эхолот строит картину на экране не постепенно, а передает ее на экран одновременно от всех лучей, обновляя ее несколько раз в секунду. Поэтому на экране отображается изображение не в прошедшем, как в эхолотах с последовательным обзором, а в настоящем времени.

Вторым достоинством непрерывного обзора является большой объем информации, получаемой о подводных объектах, что дает уникальную возможность создавать эхолоты для распознавания объектов, характера и структуры дна, для построения трехмерных изображений, поиска и обнаружения рыбы. Непрерывный прием и отображения отраженных сигналов позволяет создавать более четкое и ясное изображение, чем при последовательном обзоре.

Для обработки такого большого объема информации в эхолотах используется мощный микропроцессор, способный выполнять до 100000 операций при каждом обновлении изображения на экране. Наличие такого мощного процессора в совокупности с наличием большого объема получаемой информации позволяет получать достаточно надежное распознавание подводных объектов.

Эхолоты переднего обзора всех типов предназначены, в первую очередь, для обнаружения препятствий перед судном, однако, они могут видеть также скопления и крупные экземпляры рыбы. За рубежом их используют на спортивной или профессиональной ловле в океане для поиска крупной рыбы.

Для примера рассмотрим самый маленький прибор с параллельным обзором из большого семейства EchoPilot – эхолот FLS Bronze (рис. 42).

Этот компактный эхолот с размерами 110 x 110 мм легко найдет себе место в любой лодке или впишется в приборную панель даже небольшого катера. Несмотря на свои небольшие размеры, он использует новейшую технологию горизонтальной эхолокации.

Максимальная дальность по горизонту составляет 100 м с возможностью выбора для удобства работы шкал дальности 20, 60 и 100 м. Символ судна всегда смещен на 8 метров от левой границы экрана, чтобы было удобнее оценивать расстояние впереди. Прибор оснащен предупредительной звуковой сигнализацией, срабатывающей при появлении препятствия в любой заданной зоне вплоть до 100 метров.

Жидкокристаллический дисплей с разрешающей способностью 126 x 62 пиксела изготовлен с применением новейших технологий и обеспечивает очень четкое изображение дна водоема. Подсветка экрана позволяет работать с ним даже ночью.

По сравнению с эхолотами с последовательным обзором, выдающим данные с запаздыванием 10–15 сек, FLS Bronze, напротив, рассчитывает глубину непосредственно под днищем судна путем усреднения данных из первой трети экрана, что дает более точный результат.

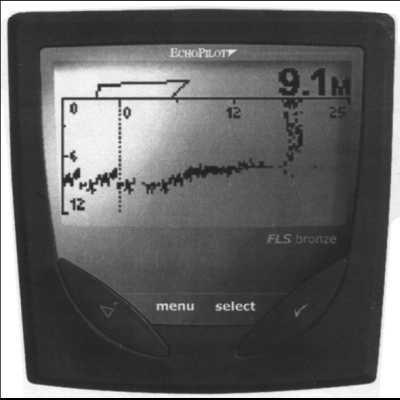

Рис. 42. Эхолот с параллельным обзором

Интересной особенностью FLS Bronze является наличие «памяти глубины» – прибор показывает профиль дна не только впереди судна, но также и под днищем и позади судна. Управляется эхолот только двумя кнопками – одна используется для перелистывания и выбора пунктов меню, а другая для изменения выбранных установок. Диапазон дальности меняется автоматически либо вручную простым нажатием правой кнопки.

Эхолот имеет преобразователь только типа «сквозь корпус» (рис. 43), но, в отличие от других преобразователей, он имеет возможность убираться в специальную шахту при наличии опасности поломать его при движении по очень мелкому месту или подходу к берегу, а потом выдвигаться обратно.

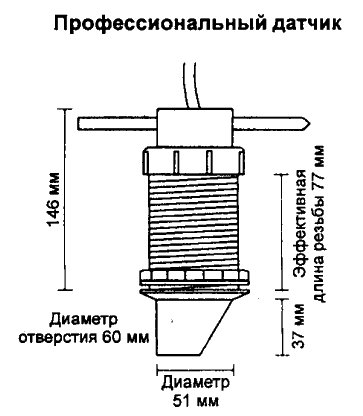

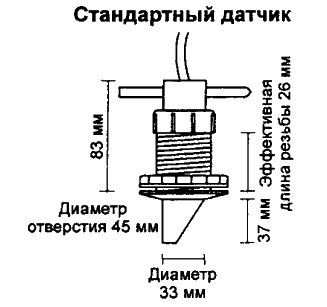

Рис. 43. Преобразователи эхолота с параллельным обзором

СРЕДСТВА СПУТНИКОВОЙ НАВИГАЦИИ

В данном разделе речь пойдет о другом помощнике рыбака, способном запомнить удачное место, надежную якорную стоянку, заправку топливом, а затем привести в это место днем, ночью, в тумане. Он может провести вас по заранее составленному маршруту на реке, на озере или в море, поможет выбраться из леса, определить вашу скорость, пройденный путь, направление движения и многое другое. Этот помощник – приемоиндикатор (приемник) спутниковой системы навигации, использующий для определения своих координат информацию, получаемую от расположенных на орбите навигационных спутников Земли.

Принцип работы системы спутниковой навигации

В настоящее время в мире существуют две глобальных системы определения координат – российская ГЛОНАСС и американская NavStar, более известная как GPS (аббревиатура названия Global Position System – глобальная система позиционирования). В настоящее время в полном объеме развернута система NavStar, имеющая на орбите созвездие из 24-х навигационных спутников, обеспечивающих непрерывное навигационное поле на всей поверхности Земли. Система ГЛОНАСС развернута не полностью и пока не обеспечивает постоянного поступления навигационной информации, а приемоиндикаторы, создаваемые отечественными производителями для профессионального судовождения, не пригодны для использования на малых судах. Поэтому в дальнейшем будем знакомиться только с аппаратурой, работающей в системе GPS.

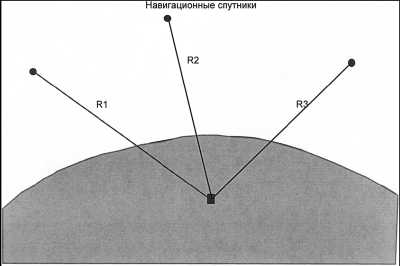

Рис. 44. Принцип определения местоположения приемником GPS

Принцип определения своего места на земной поверхности в глобальной системе позиционирования (GPS) заключается в одновременном измерении расстояния до нескольких навигационных спутников (не менее трех) с известными параметрами их орбит на каждый момент времени, и вычислении по измеренным расстояниям своих координат (рис. 44). Данные о параметрах орбит и системы передаются со спутников и содержатся в т. н. «альманахе», хранящемся в памяти приемника.
