Экспериментальные самолёты России. 1912-1941 гг.

В начале 1928 г. Черановский от имени Осоавиахима направил проект в НТК УВВС. Там, учитывая необычность самолета, решили для начала построить легкий экспериментальный самолёт. «Проектирование и постройку самолёта „Парабола“ типа бомбардировщика считать преждевременным впредь до выявления свойств этого типа в отношении устойчивости, управляемости и маневренности на малом самолёте», — отмечалось в заключении Комитета [44] . В апреле того же года НТК утвердил разработанный Черановским проект опытного двухместного самолета БИЧ-7 с двигателем воздушного охлаждения Бристоль «Люцифер» мощностью 100 л.с. Половину расходов на его постройку (7 тыс. рублей) выделило УВВС, половину — Осоавиахим. Самолёт изготовили в мастерских Военно-воздушной академии специальной конструкторской группой («ГРУКОН») под руководством Б.И. Черановского.

44

Там же. Л. 69.

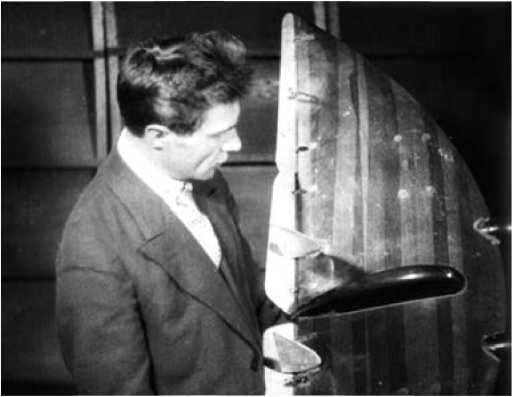

Б.И. Черановский с продувочной моделью «летающего крыла».

По сравнению с БИЧ-3, БИЧУ имел большие размеры, а его взлётный вес составлял 850 кг. В соответствии со схемой бомбардировщика, вертикальные рули установили на концах крыла. Новый крыльевой профиль отличался меньшей относительной толщиной — 10 %. Горизонтальные рулевые поверхности крепились к крылу снизу так, что между ними и крылом образовывалась щель [45] . Внешние пары работали как элевоны, а центральные отклонялись только на небольшой угол и служили для дополнительной продольной балансировки, действуя аналогично переставному стабилизатору у самолётов обычной схемы. Для изменения положения этих рулей-регуляторов в кабине имелся специальный рычаг.

45

Идея подвесных рулей была весьма популярна в 1920-е годы, так как воздушный поток, проходя через щель, делал их более эффективными, особенно на больших углах атаки. Впоследствии от них отказались из за аэродинамического сопротивления, вызываемого такой подвеской рулей.

Самолёт построили в конце 1929 г. Испытания проходили на аэродроме Научно-испытательного института ВВС (НИИ ВВС), летали Б.Н. Кудрин, Ю.И. Пионтковский, Н.П. Благин. Уже в январе 1930 г. выяснилось, что из-за одноколесного шасси БИЧ 7 неустойчив при разбеге и пробеге. Под фюзеляжем установили два колеса, но неприятности продолжались. Реактивный момент от винта разворачивал машину во время разбега, а попытки лётчика выправить положение с помощью рулей направления не давали результата, так как рули находились вне струи от винта и поэтому почти не действовали на малой скорости. Ещё сложнее проходила посадка: из-за низкого шасси под крылом образовывалась «воздушная подушка», мешавшая приземлению и вызывавшая подскоки самолёта после касания колёсами аэродрома (такое поведение машины называется у лётчиков «козление»).

Из-за этого несколько раз ломалось шасси.

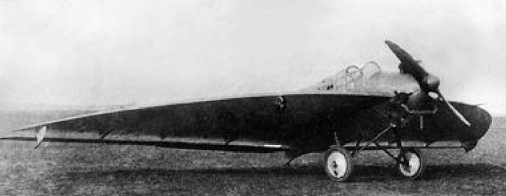

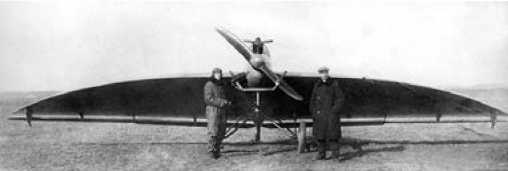

Самолёт БИЧ-7.

В полёте БИЧ 7 вёл себя немногим лучше. Лётчики отмечали большое усилие на ручке, особенно в полёте при полной мощности. Переставной стабилизатор помогал мало, да и пользоваться им оказалось почти невозможно: пилот должен был всё время обеими руками держать ручку управления, чтобы самолёт не перешел в пике [46] .

46

Черановский Б.И. Самолёт «БИЧ-7» («Парабола») // Самолёт. 1930. № 11. С. 26, 28; РГВА. Ф. 24708. Оп. 5. Д. 209.

В таких обстоятельствах испытания закончить не удалось: было сделано всего три или четыре полета по кругу над аэродромом на высоте 80-100 м. Тем не менее начатое дело решили не бросать. «Считаю, что данная схема обещает заманчивые перспективы, что, в свою очередь, требует продолжения эксперимента с самолетом БИЧ. Центр тяжести испытаний должен быть перенесён на выяснение: а) уменьшение усилий на органы управления; б) устойчивость самолёта; в) посадочные качества», — таково было мнение одного из руководителей НИИ ВВС Кравцова [47] .

47

РГВА. Ф. 24708. Оп. 5. Д. 209. Л. 9.

В 1931 г. БИЧ-7 для доработки и дальнейших испытаний передали из Осоавиахима в недавно образованное Бюро особых конструкций (БОК), которое возглавил выпускник Военно-воздушной академии В.А. Чижевский. Туда же устроился работать и Черановский. Производственной базой БОК в то время был московский авиазавод № 39.

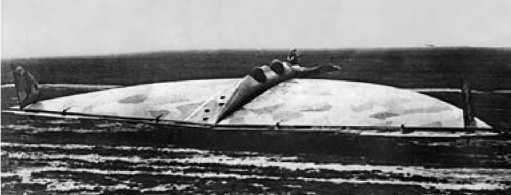

Модель самолёта БИЧ-7А.

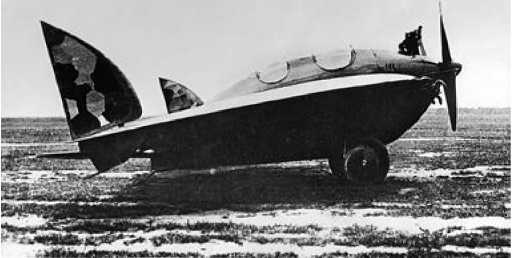

БИЧ-7А на испытаниях.

Переделки самолёта продолжались до лета 1932 г. Они оказались весьма существенными: сконструировали новое шасси, вместо вертикальных рулей на концах крыла установили один руль направления, как на БИЧ-3, центральные секции закрылков превратили в рули высоты, а внешние стали действовать в основном как элероны (я пишу «в основном», так как при взятии ручки «на себя» они, так же, как рули высоты, отклонялись вверх), кабину летчика и пассажира закрыли застеклённым фонарём. Модифицированная машина получила обозначение БИЧ-7А.

В июле самолет вывели на аэродром. При пробежке подломилось шасси, и первый вылет на БИЧ-7А состоялся только в сентябре. 19 октября 1932 г. начались официальные испытания. Пилотировал самолёт И.И. Благин, вместо пассажира на заднее сидение клали груз весом 80 кг. Полёт продолжался 25 минут. Пилотажные характеристики, по сравнению с БИЧ 7, были заметно лучше. После ряда регулировок самолёт стал устойчив в горизонтальном полете, нормально управлялся, мог делать виражи с креном до 60°. Максимальная скорость и скороподъёмность оказались больше, чем у учебного У-2 с таким же по мощности двигателем. Несколько разочаровала весовая отдача машины в 30 %: от «бесхвостки» ожидали большего: 40–45 % [48] .

48

Там же. Л. 3.

Выполнению полного цикла испытаний помешал плохой двигатель. Трёхцилиндровый «Люцифер» на больших оборотах так сильно вибрировал, что в конструкции моторамы появились трещины и полёты прекратили.

Сравнение характеристик самолётов БИЧ-7 А и У-2.

Ниже приведена выдержка из календаря испытаний БИЧ-7А:

19 октября. Полет по кругу на высоте 1000 м. Сделано 3 круга над аэродромом. Отмечено сильное давление на ручку, создающее впечатление тяги самолёта на нос. Продолжительность полёта 25 мин.

23 октября. Тренировочный полёт. Сделано 4 круга над аэродромом. Для уменьшения давления на руль высоты тяги элеронов были подкручены на 6 ниток. Давление уменьшилось, но недостаточно. Продолжительность полёта 40 мин.

26 октября. Полёт в зоне на управляемость. Сделано 8 виражей вправо и 8 влево. Самолёт зарывается носом, т. к. имеется большое усилие на рукоятку. Отмечена разница в управлении при моторе на полном газу и на малом. Продолжительность полёта 40 мин.

27 октября. Полёт в зону с перегрузочным прибором. Сделаны виражи и восьмерки… Прежняя тяга на нос. Продолжительность 35 мин.

29 октября. Испытание изменённых рулей высоты путём укрепления на них отогнутой металлической пластинки, играющей роль флетнеровского руля. Давление на ручку резко уменьшилось, но за счёт неодинаковости подгиба кромки самолёт стало валить влево. Продолжительность 30 мин.

29 октября. Изменен угол изгиба полоски и тяга левого элерона подкручена на 5 ниток. Результат достигнут: получена возможность летать с брошенной рукояткой. Управляемость сразу улучшилась и самолёт легко и нормально делает глубокие виражи и восьмёрки. Продолжительность полёта 40 мин.
