Экспериментальные самолёты России. 1912-1941 гг.

Из-за экономического кризиса, обрушившегося на страны Запада, Юнкерс вскоре свернул свою исследовательскую программу. Тем временем в Советском Союзе работы по использованию ракетных ускорителей в авиации продолжались. После успешных испытаний У-1 было решено проверить эффективность пороховых ракет при взлёте бомбардировщиков ТБ-1 с двумя моторами М-17. Самолёт для экспериментов выделил Ленинградский военный округ. Так как весил бомбардировщик почти в 10 раз больше, чем У-1, на самолёте установили шесть ускорителей: четыре под крылом и два на крыле. Включение ускорителей осуществлялось с помощью кнопки на штурвале. Воспламенение заряда происходило через гальванические трубки, входившие в сопло ракеты. Как в экспериментах с У-1, ракеты соединялись 12-мм металлическими трубками дублирующей системой огневой связи, которая заставляла все ракеты работать одинаково.

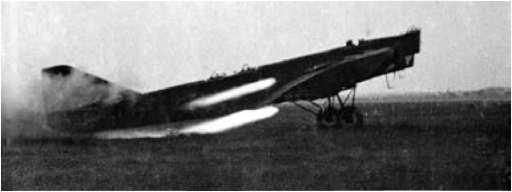

Взлёт ТБ-1 с ускорителями. 1932 г.

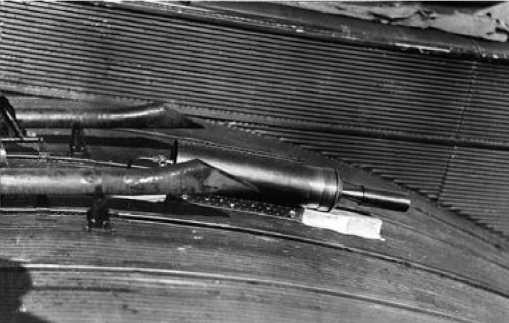

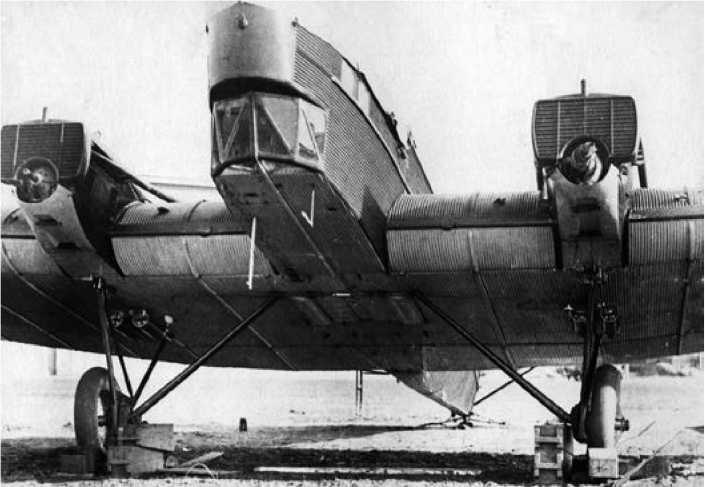

Размещение твердотопливных стартовых ракет на бомбардировщике ТБ-1. Первый вариант.

Опыты с ТБ-1 начались в июне 1932 г. В докладе о состоянии работ по опытному моторо- и самолётостроению на 1 января 1933 г. сказано: «Проведенные испытания в текущем году дали положительные результаты по ускорению взлёта… Со стороны ГДЛ ставится вопрос экспериментирования отдельно хвостовой части самолёта на выявление причин, вызывающих деформацию фюзеляжа от действия ракет… Самолёт находится в ремонте» [65] .

65

РГВА. Ф. 29. Оп. 76. Д. 3029 // Ivan Rodionov’s Chronology of Soviet Aviation.

Чтобы уменьшить воздействие реактивной струи на хвостовое оперение, в 1933 г. расположение ускорителей изменили. Теперь их установили в связках по три ракеты на верхней поверхности каждого крыла. Они крепились на дюралевых фермах, проходящих сквозь крыло и соединенных с узлами шасси. Угол установки сопел ускорителей подобрали так, чтобы струя газов проходила над горизонтальным стабилизатором и не задевала боковую обшивку фюзеляжа.

Испытания велись с 11 июля по 7 августа 1933 г. при различном взлётном весе ТБ-1. Самолёт пилотировал лётчик-испытатель Н.П. Благин, в качестве наблюдающих летали инженеры ГДЛ Дудаков и Ширяев. Было проведено семь взлётов, из них пять — с ускорителями. Каждый ускоритель был рассчитан на 15 шашек пироксилино-тротилового пороха. На подготовку полёта (заряжание ракет, проверка цепи зажигания и др.) уходило от часа до полутора.

В дневнике испытаний сообщалось:

11 июля — два взлёта без запуска ускорителей.

16 июля — два взлёта с 3/5 полного заряда ускорителей (9 шашек).

21, 22 июля — взлёты с полным зарядом.

7 августа — взлёт с ускорителями с увеличенным до 8 т полётном весе самолёта (сверх программы, по указанию начальника ВВС Алксниса) [66] .

Наилучший эффект достигался при включении ускорителей после короткого пробега при полной тяге винтов.

В октябре прошли государственные испытания ТБ-1 с ускорителями. Ведущим лётчиком был испытатель НИИ ВВС К.П. Миндер. На одном из полётов по приглашению Алксниса присутствовал нарком по военным и морским делам К.Е. Ворошилов. Результаты увиденного впечатляли — 6-тонная машина отрывалась от земли через 4 секунды после старта. Время работы ускорителей составляло всего 2 секунды, но создаваемая при этом тяга разгоняла машину с ускорением до 15 м/с. Грохоча на всю округу и изрыгая длинные языки пламени, тяжёлые бомбардировщики взлетали легко, как истребители.

66

РГВА. Ф. 24708. Oп. 8. Д. 109. Л. 13.

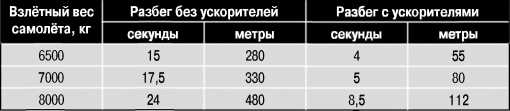

Результаты государственных испытаний стартовых ускорителей на ТБ-1.

Выводы по испытаниям гласили:

«1. Ускорение взлёта самолёта ТБ-1-2М17 с помощью стартовых ракет полностью решено.

2. Взлёт самолёта никаких ненормальностей не представляет и для его освоения не требуется длительной тренировки.

3. Действие газов ракет на самолёт требует проверки путём войсковых испытаний с многочисленными взлётами. В период государственных испытаний после взлётов нарушения конструкции самолёта обнаружено не было.

4. Установка стартовых ракет является чрезмерно тяжёлой, её вес без заряда 409 кг, а с зарядом — 469 кг» [67] .

Расчёты показывали, что из-за дополнительного сопротивления и веса максимальная скорость машины снизится на 2 %, дальность — на 7 %, потолок — на 550–600 м. Зато тяжёлый самолёт с укорителями был способен взлетать даже с небольшого аэродрома.

Устранить потери в лётных характеристиках можно было с помощью приспособления, сбрасывающего ускорители после взлёта, как это и предлагалось в проекте Дудакова и Константинова. Но прежде решили провести войсковые испытания. Для этого Алкснис поручил заключить с Реактивным научно-исследовательским институтом (РНИИ) в Москве, в который влилась газодинамическая лаборатория, договор на оборудование стартовыми ракетами трёх ТБ-1 и на изготовление 50 стартовых ускорителей. Войсковые испытания наметили провести в 1934 г. во 2-й авиабригаде Балтийского флота, на каждом самолёте предполагалось сделать 50 укороченных взлётов. В том же году должны были начаться опыты по использованию стартовых ракет на 20-тонном четырёхмоторном бомбардировщике ТБ-3.

67

РГВА. Ф. 24708. Oп. 11. Д. 11. Л. 3.

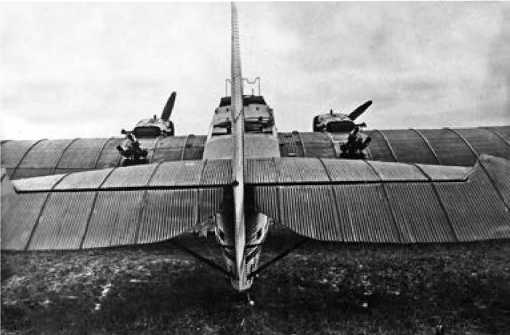

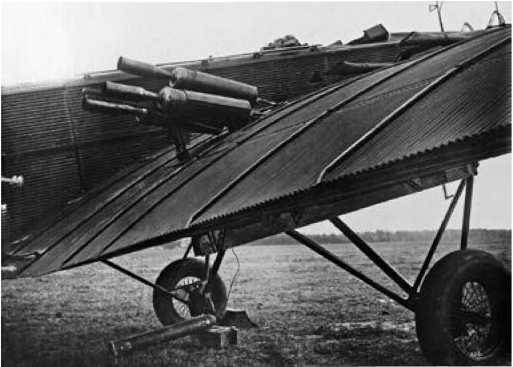

Новая компоновка ускорителей на ТБ-1. 1933 г.

На испытаниях летом 1933 г. Второй справа В.И. Дудаков, третий — Б.С. Петропавловский.

После переезда в Москву удача отвернулась от Дудакова и его группы. Переезд лаборатории Дудакова в Москву обернулся значительной потерей времени: подготовить в РНИИ необходимое оснащение для войсковых испытаний ТБ-1 удалось только к лету 1935 г. Лётные эксперименты проводили в НИИ ВВС на двух бомбардировщиках (заводские номера 651 и 726) с 20 августа по 5 сентября, длина разбега сократилась на 50–70 %.

Вскоре программу испытаний пришлось прервать, так как выяснилось, что при многократном использовании стартовых ускорителей конструкция не выдерживает нагрузок от мощных реактивных импульсов (каждая из шести пороховых ракет в течение двух секунд создавала тягу 1700 кгс). «При испытании ракетных ускорителей на ТБ-1 в НИИ ВВС установлено, что после 4–5 благополучных взлётов в дальнейшем стали лететь заклёпки у обшивки крыла самолёта. Получил серьёзные повреждения также руль высоты и подъёмник стабилизатора» [68] .

68

РГАЭ. Ф. 8164. Oп. 1. Д. 11. Л. 22.

Неуспешно закончилась и попытка использования ускорителей на ТБ-3 — основном советском тяжёлом бомбардировщике 1930-х годов. В сентябре 1934 г. на левом крыле переданного в РНИИ ТБ-3 установили макет ракетной стартовой установки. Опробовавший самолёт К.П. Миндер дал отрицательный отзыв: «В полёте на скоростях от 130 км/ч до 170 км/ч наблюдается вибрация хвостового оперения, которая на левой части имеет большую величину….Вибрации настолько значительны, что штурвал управления трясётся с колебаниями до 60 мм и удержать штурвал силой невозможно. Считаю, что проводить полёты с данными вибрациями нельзя, так как возможна поломка кронштейнов и ушков крепления» [69] .

69

РГВА. Ф. 24708. Oп. 8. Д. 109. Л. 88.

В РНИИ попытались решить проблему установкой обтекателя на блок ускорителей, но после того, как обнаружились повреждения конструкции в ходе войсковых испытаний ТБ-1, работы с ТБ-3 прекратили. Остались нереализованными и планы оборудования стартовыми ускорителями бомбардировщика ДБ-3 и летающей лодки МБР-2.

Существующие трудности признавал и автор идеи стартовых ускорителей. В 1938 г. в докладе по данному вопросу Дудаков писал: «Ракетные усилия очень велики. Прежде чем ставить стартовые ракеты на какой-либо существующий самолёт надо провести работы по проверке конструкции самолёта на прочность. Для большинства существующих самолётов требуется капитальная переделка крыла» [70] .

70

РГАЭ. Ф. 8164. Oп. 1. Д. 11. Л.9.

Ещё одним опередившим время изобретением был проект использования ракет для вывода самолёта из штопора. Эту идею в 1934 г. предложил мастер экспериментального цеха мастерских Витебской авиабригады Печенёв. Небольшие пороховые ракеты весом 3–5 кг предполагалось устанавливать на концах крыльев и вертикального оперения, чтобы создаваемым ими импульсом вывести самолёт из неуправляемого вращения. Этот оригинальный замысел поддержал авторитетный учёный-аэродинамик В.С. Пышнов: «Установка ракет может помочь выводу самолёта из штопора, особенно при испытаниях новых самолётов. Опыты по применению ракет для вывода из штопора нужно поставить, воспользовавшись для начала уже имеющимися в РНИИ ракетами». В институте были готовы взяться за работу, но каких-либо шагов в этом направлении, насколько известно, сделано не было. Зато в эпоху реактивной авиации противоштопорные ракеты часто ставят на опытные образцы самолётов.

РГВА. Ф. 24708. Оп. 11. Д. 11. Л. 91, 103.
