Чтобы подняться выше, требовалась гермокабина. В ОСК занялись разработкой одноместной вставной герметической кабины регенерационного типа. После создания нескольких пробных образцов такая кабина была испытана с человеком (инженер Шанин) в барокамере, а затем установлена на планер Г-14 и истребитель И-15. В 1938 г. прошли её испытания в полёте.

Гермокабина представляла собой мешок из нескольких слоёв прорезиненной ткани и утеплителя. Сверху находилось металлическое кольцо, к нему крепился дюралюминиевый колпак с несколькими иллюминаторами. В кольце имелись краны для сброса избыточного внутреннего давления на высоте и подачи кислорода из баллона. Углекислый газ и влага поглощались с помощью ёмкостей с адсорбирующим материалом. Рычаги управления были введены в мягкую оболочку через уплотнительные манжеты.

Схема вставной гермокабины.

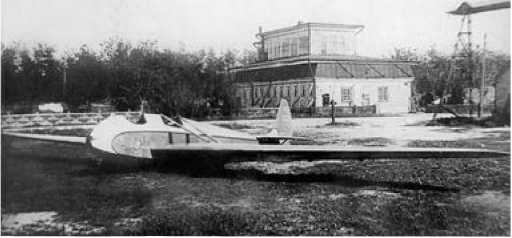

Планер СП-1.

21 марта 1939 года Щербаков писал наркому обороны Ворошилову:

«В настоящее время нами (ОСК завода № 1 НКАП) построен специальный высотный планер СП-1, который в мае этого года будет проходить лётные испытания. По имеющимся у нас расчётам, построенный планер может быть забуксирован на высоту 17000-18000 м при условии, если самолёт-буксировщик будет обладать достаточной мощностью. У нас в ВВС таким буксировщиком может быть самолёт ДБ-3 (ЦКБ-30). На указанном самолёте необходимо лишь установить буксировочное устройство, что мы (ОСК) вполне могли бы провести своими силами.

Сообщая Вам об этом, прошу Вашего разрешения на подготовку и совершение высотного полёта по методу буксировки и выделить из фондов ВВС один самолёт ДБ-3 (ЦКБ-30) для указанной цели.

Для обеспечения жизни лётчика при подъёме на высоту на планере будет установлена герметическая кабина, прошедшая госиспытания на самолёте И-15 в НАМ (Институте авиационной медицины. — Д.С.) ВВС и НИИ ВВС нашей конструкции» [187] .

СП-1 имел бипланное крыло с наклонными стойками и монококовый фюзеляж, кабина — на двух человек (на начальном этапе испытаний гермокабину решили не устанавливать). Конструкция была из дерева и фанеры, с полотняной обшивкой крыла.

187

РГВА. Ф. 29. Оп. 61. Д. 7. Л. 266.

Высотный полёт разрешили, для буксировки кроме одномоторного П-5 выделили двухмоторный бомбардировщик СБ. Заводские испытания СП-1 начались 30 мая на аэродроме завода № 1 где с 30 мая по 10 июня провели пять полётов, и продолжились на лётном поле КБ-29 в Подлипках. Во время 19-го буксировочного полёта стратопланер потерпел аварию. В документе по расследованию аварии сообщалось:

«1 августа 1939 г. в 4 часа 50 мин. планер СП-1, буксируемый самолётом П-5, пошёл в 18-й полёт по программе лётных испытаний, составленной начальником ОСК тов. Щербаковым.

Полёт прошёл нормально, и в 7 час. 32 мин., после наружного осмотра планера, последний был выпущен в новый полёт с экипажем: лётчик — тов. Фёдоров и летнаб инженер Щербаков, на буксире самолёта СБ, экипаж: лётчик тов. Фиксон, летнаб — мл. инженер тов. Кальченко.

Отрыв от земли и взлёт до высоты 100–120 м прошёл нормально, причём на этой высоте превышение планера над самолётом составляло 8-10 м. На указанной высоте возникла вибрация концов крыла, которая происходила с нарастающей амплитудой и в течение 2–3 секунд вызвала облом концов верхнего крыла с внешней частью элеронов. Скорость к моменту аварии по показаниям экипажей планера и самолёта СБ была порядка 160 км/ч, т. е. меньше тех скоростей, которые достигались в предыдущих полётах.

При возникновении вибрации была произведена двухсторонняя отцепка планера от самолёта СБ. После облома концов крыла планер с креном на левое крыло вошёл в левую спираль и управляемый лётчиком Фёдоровым с помощью хвостового оперения после разворота в воздухе примерно на 200° достиг земли, ударившись левой полукоробкой крыла. Вследствие удара произошло полное разрушение планера… Экипаж СП-1 невредим» [188] .

Характер разрушения крыла в воздухе можно было бы принять за флаттер, но так как в прежних буксировочных полётах скорость доводилась до 180 км/ч и никаких вибраций при этом не наблюдалось, от данной версии отказались. Пришли к выводу, что авария произошла в результате нарушения клеевого соединения деталей крыла из-за некачественной склейки или неправильного хранения планера (он стоял на аэродроме под открытым небом).

188

РГАЭ. Ф. 8044. Оп. 1. Д. 126. Л. 76–78.

Проект стратопланера П.И. Гроховского. А — самолет-буксировгцик Р-5; Б — буксировочный трос; В — скользящий блок; Г — кабина лётчиков; Д — трос блока, прикрепленный к замкам отцепления планера; Е — киль; Ж — руль поворота; 3 — элерон; И — руль высоты; К — реактивный мотор; Л — струя газов; М — подкрыльевой костыль.

11 сентября 1939 г. были утверждены тактико-технические требования на постройку нового стратопланера. Он предназначался для изучения условий работы конструкции, вооружения и аппаратуры на больших высотах и проведения разного рода испытаний и научно исследовательских работ в стратосфере. Стратопланер должен был иметь герметические кабины для лётчика и двух наблюдателей с кисло родным и регенерационным оборудованием, обеспечивающим 10-часовой полёт в стратосфере. Предполагалось достижение высоты 17–23 км. Максимальная скорость на этой высоте оценивалась в 500 км/ч, посадочная скорость — 40 км/ч. Так как новый летательный аппарат был значительно больше и тяжелее СП-1, для его буксировки намечалось использовать четырёхмоторный бомбардировщик ДБ-А или ТБ-7 [189] .

189

РГВА. Ф. 24708. Оп. 9. Д. 385.

Проект остался нереализованным из-за загруженности КБ-29 другими работами (реактивные самолёты, гермокабины для истребителей и бомбардировщиков и др.), хотя в планах НКАП он фигурировал вплоть до конца 1941 г.

Алексей Яковлевич Щербаков был не единственным, кто хотел использовать планеры для полётов в стратосферу. В 1935 г. известный изобретатель П.И. Гроховский предложил свой вариант стратопланера [190] . Предполагалось, что летательный аппарат типа «летающее крыло» будет забуксирован на высоту самолётом Р-5 с мотором М-34 с нагнетателем, а затем, отсоединившись, планерист продолжит полёт с помощью двух «реактивных моторов». Как обычно, ни технических расчётов, ни описания двигателей Гроховский к заявке на изобретение не приложил, ограничившись красивым рисунком.

190

Филиал РГАНТД. Р-1. Оп. 47-5. Д. 2632.

Бесхвостый бомбардировщик

Первый в истории авиации бесхвостый бомбардировщик ВС-2 (К-12) создал директор и главный конструктор Харьковского авиационного завода опытного самолётостроения (ХАЗОС) Константин Алексеевич Калинин. Он был спроектирован по заданию ВВС на новый многоцелевой или, как тогда говорили, «войсковой» самолёт. Отсюда и военное обозначение машины ВС-2 — «войсковой самолёт двухмоторный». Кроме функций бомбардировщика самолёт должен был выполнять задачи разведчика, корректировщика артиллерийского огня, использоваться для аэрофотосъемки.

К.А. Калинин.

Эскизный проект Калинин разработал в начале 1933 г. Точнее, он предложил несколько вариантов самолёта: обычной схемы, с хвостовым оперением, вынесенным за крыло на балках и «бесхвостку». Третья компоновка была признана лучшей. Главный инженер-механик ВВС РККА А.К. Аузан отмечал: «В результате рассмотрения представленных ХАЗОСом боевых схем самолёта ВС-2 констатирую, что наиболее целесообразной является схема летающего крыла, как обеспечивающая наилучшие обзор и обстрел» [191] .

191

РГАЭ. Ф. 8328. Оп. 1. Д. 729. Л. 65.

Сначала конструктор хотел установить рули высоты и элероны над крылом, а вдоль всей задней кромки крыла расположить закрылок для снижения посадочной скорости. Калинин называл такую схему «короткохвостой». На самолёте предполагалось установить моторы водяного охлаждения М-52 мощностью 480 л. с. По расчётам, на высоте 3000 м самолёт мог развивать 325 км/ч при посадочной скорости 64 км/ч, набирать высоту более 8000 м, нести 780 кг полезной нагрузки [192] .

Проект направили на отзыв в Центральное конструкторское бюро при заводе № 39. Там идею украинского конструктора встретили без энтузиазма. В решении ЦКБ говорится:

192

Там же. Л. 262.
