«Самолёт представляет собой соединение многих малоизвестных нововведений, как-то:
1). Бесхвостое крыло.
2). Над крыльевые элероны.
3). Клапаны (закрылки. — Д.С.).
4). Боковые шайбы с рулями направления.
5). Предкрылки, крайние — автоматические, внутренние — управляемые.
Не имея опытных данных по работе этих нововведений, невозможно судить о работе их.
Схема самолёта показывает, что аэродинамических выгод данный самолёт иметь не может, так как сохранены все части нормальной машины: фюзеляж, оперение, причем последнее имеет увеличенную площадь и добавляются над крыльевые элероны…
Данный самолёт можно строить как сугубо экспериментальный в малых размерах, отстраняя вопрос о постройке большого самолёта, а тем более в серии» [193] .
Но военные придерживались иной точки зрения. Их привлекала возможность надёжной защиты сзади с помощью установленной в хвостовой
193
Там же. Л. 284.
Окончательный облик проект ВС-2 приобрел в конце 1933 г.

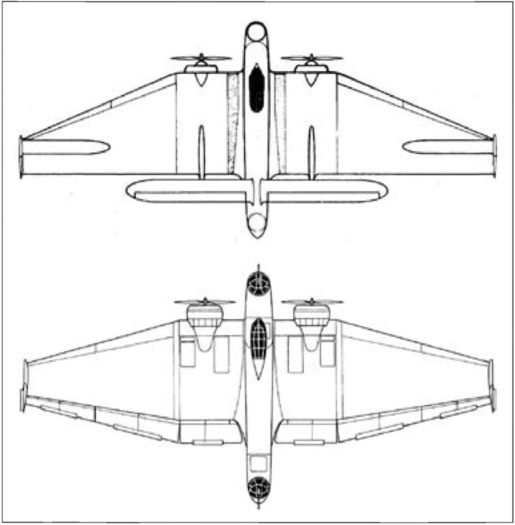

Первоначальный и окончательный варианты самолёта ВС-2.
Самолёт представлял собой двухмоторный низкоплан схемы «бесхвостка». Двигатели М-52 в серию не пошли, и машину перепроектировали под звездообразные моторы М-22 с кольцевидными обтекателями. Крыло имело прямоугольный центроплан и сужающиеся к концам консоли. Профиль крыла — Р-II с относительной толщиной 14 %. Продольная балансировка в горизонтальном полёте достигалась обычным для большинства бесхвостых самолётов способом — с помощью подвесных закрылков перевернутого профиля. Внешняя пара являлась элевонами, две внутренние — рулями высоты. Для регулировки нагрузки на штурвал все рулевые поверхности были снабжены управляемыми из кабины триммерами. Предкрылков, судя по фотографиям, на крыле не было. На концах крыла находились кили (шайбы) эллиптической формы. Они имели изогнутый профиль выпуклой стороной внутрь, что, по мнению конструктора, должно было обеспечить лучшую путевую устойчивость. Кили заканчивались рулями направления, которые могли отклоняться только в наружном направлении. Фюзеляж вмещал экипаж из трёх человек. В передней части находилась закрытая фонарём кабина штурмана (он же носовой стрелок), за ней — кабина пилота, затем — бомбовый отсек на 500 кг бомб, сзади — поворотная кабина хвостового стрелка. Самолёт имел двойное управление: штурвал и педали у лётчика и съёмная ручка в кабине штурмана. Каркас бомбардировщика был сварной из стальных труб, передняя часть фюзеляжа и носок крыла имели дюралюминиевую обшивку, остальные части обтянуты полотном.
Сборка безмоторного прототипа К-12.
Для предварительных испытаний кроме продувочных моделей изготовили безмоторный прототип бомбардировщика. Он имел такую же схему, как ВС-2, но был вдвое меньше по размерам. Летал на нём заводской лётчик-испытатель Василий Осипович Борисов. Планер оказался вполне устойчивым. Подтверждением этому служит необычное происшествие, описанное сослуживцем Калинина А.Н. Грацианским. «При испытаниях на высоте 3000 м из-за разрушения качалки руля высоты планер сделал резкий клевок. Лётчик оборвал крепление ремнями, ударом головы вышиб фонарь и вылетел из планера, после чего раскрыл парашют и благополучно спустился. Планер, освободившись от испытателя, выровнялся, перешел в пологое планирование по спирали и совершил нормальную посадку невдалеке от места приземления лётчика. Подоспевшие к планеру механики нашли лётчика в кабине за выяснением причины столь необычного поведения планера. После замены качалки дальнейшие лётные испытания продолжались» [194] .
194
Грацианский А.Н. О жизни и деятельности К.А. Калинина // Из истории авиации и космонавтики. 1975. Вып. 26. С. 110.
Можно было приступать к постройке бомбардировщика. Но в начале 1934 г. вышло постановление о переводе конструкторского бюро Калинина на авиационный завод в Воронеже. Там занимались серийным выпуском бомбардировщиков и созданию опытного производства были не рады. «Команда технической стороной и рабочие перекинуты почти полностью из Харькова. Производственные площади, отведенные на ОС-18 (цех опытного самолётостроения. — Д.С.), осваиваются. Оборудование доукомплектовывается излишком в серийном производстве, устанавливается, ведётся монтаж и подводка энергии. Для комплектности оборудования не хватает фрезерного станка. В январе в первой половине начинают снимать со станков детали. Пока пользуются услугами серийного производства, что создает волокиту с точки зрения оформления документации и внутризаводских расчётов», — записано в отчёте 1934 г. [195]
195
РГАЭ. Ф. 8328. Оп. 1. Д. 795 // Ivan Rodionov's Chronology of Soviet Aviation.
Переезд
и обустройство на новом месте сильно задержали ход работ, и к строительству ВС-2 приступили только весной 1935 г. Чтобы ускорить начало полётов и доказать принципиальную возможность применения схемы «бесхвостка» в бомбардировочной авиации, конструктор решил пойти на упрощения. Вместо убираемых в крыло колёс на ВС-2 установили фиксированное шасси. Стойки не имели амортизаторов, их назначение должны были выполнять колеса увеличенного размера — так называемые «сверхбаллоны». Решили также пока отказаться и от размещения на самолёте стрелкового вооружения.В таком «полусыром» виде в июле 1936 г. бомбардировщик передали на заводские испытания. Облётывал его В.О. Борисов. После семи с половиной часов налёта было решено, что первый экзамен выдержан, и в начале октября Борисов перегнал машину на подмосковный аэродром для продолжения испытаний в НИИ ВВС. Туда же приехал Калинин с несколькими сотрудниками.
В ноябре посмотреть на необычный бомбардировщик прибыл начальник ВВС Я.И. Алкснис. «…Мною, совместно с Нач. Штаба ВВС РККА комкором тов. Лавровым, осмотрен самолёт инженера Калинина на земле, и я наблюдал его полёт в воздухе на Щелковском аэродроме. Осмотр на земле даёт основание полагать, что схема, по которой построен самолёт, улучшит зоны обстрела, это её главное преимущество», — писал он наркому обороны Ворошилову [196] .
196
Савин B.C. Планета «Константин». История авиации и страны сквозь призму жизни конструктора Калинина. Харьков, 1994. С. 270–271.

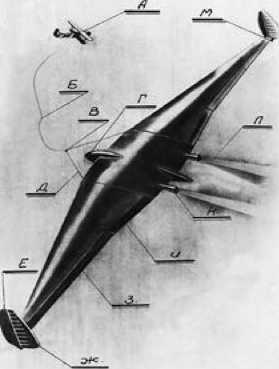

Бомбардировщик ТБ-3 в варианте «бесхвостки». Рисунок П.И. Гроховского.
Вскоре НИИ ВВС назначил ведущего лётчика по испытаниям — П.M. Стефановского. О первом и единственном полёте Стефановского на ВС-2 рассказывает сотрудник КБ Калинина П.Я. Козлов:
«Был конец короткого дня начала зимы. Закончив очередной полёт, В.О. Борисов подрулил к месту стоянки самолёта, где находилась группа сотрудников ОКБ, и, выйдя из самолёта, стал докладывать Главному конструктору К.А. Калинину о своём полёте. В это время к нашей группе подошёл другой лётчик-испытатель (П.М. Стефановский. — Д.С.) и попросил ознакомить его с самолётом.
Главный конструктор согласился и стал рассказывать об особенностях машины. Затем лётчик поднялся в кабину самолёта и, как был в куртке, без парашюта, занял место за штурвалом. В.О. Борисов, стоя на крыле около кабины лётчика, давал пояснения.
Выслушав объяснения, лётчик выразил желание порулить на самолёте. Ещё не остывшие после недавнего полёта моторы быстро запустились, и самолёт покатился по полю. Всё что произошло дальше было так неожиданно и принесло столько волнений, что навсегда врезалось в память и сейчас, много лет спустя, воспринимается как эпизод вчерашнего дня.
Порулив несколько десятков метров, самолёт взлетел. Без груза, без экипажа, с небольшим остатком горючего после полёта самолёт был лёгок (нагрузка на м2 была меньше 50 кг).
Мы ждали, что лётчик тут же посадит машину — впереди свободный участок огромного аэродрома. Но нет — самолёт летит прямо, „бреет“ над землей так, что нам уже приходится приседать, чтобы понять сел он или летит. Затем он стал набирать высоту, вот он уже над горизонтом, и вдруг самолёт резко накреняется влево, нам кажется, что его левое крыло уже врезалось в землю. Я вижу, как стоящий рядом со мной Главный конструктор хватается двумя руками за голову. Мне кажется, что он сейчас упадет — я пытаюсь его поддержать, на несколько секунд отрываю взгляд от самолёта. „Летит, летит“ — кричат несколько голосов. Оглядываюсь и вижу, как, снова заняв горизонтальное положение, самолёт пролетает ещё некоторое расстояние над полем. На границе его лётчик разворачивает самолёт уже „блинчиком“, затем ещё разворот, и самолёт, пронесясь над нашими головами, плюхается на поле, „козлит“ и останавливается. Лётчик энергично соскакивает из самолёта и быстро, не останавливаясь, проходит мимо нашей группы, на ходу бросая слова, что на самолёте перепутано управление.
Мы бежим к самолёту — скорее проверить, что же там „перепутано“ и убеждаемся, что в управлении всё, как и было, в полном порядке…
На следующий день выясняется, что лётчик доложил своему начальству о „перепутанном управлении“ и наотрез отказался летать на самолёте К-12» [197] .
На ВС-2 стояли элевоны, действующие и как элероны, и как рули высоты. Наверное поэтому Стефановский и посчитал, что тяги системы управления присоединены к рулям неправильно.
197
Козлов П.Я. О работах К.А. Калинина по самолётам схемы «бесхвостка» // Из истории авиации и космонавтики. 1990. Вып. 61. С. 28–29.
