Эксплуатация электрических подстанций и распределительных устройств

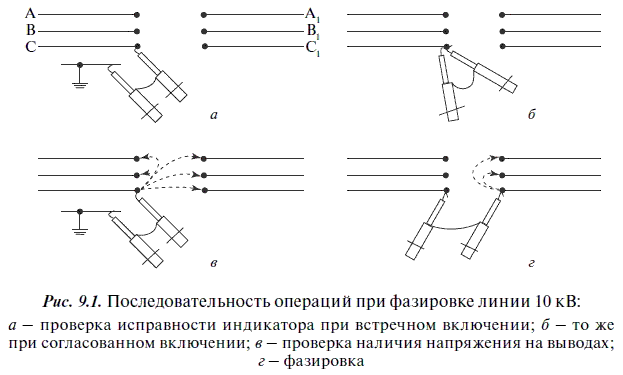

Процесс собственно фазировки состоит в том, что щупом одной трубки индикатора касаются любого крайнего вывода аппарата, например, фазы С, а щупом другой трубки — поочередно трех выводов со стороны фазируемой линии (рис. 9.1, г). В двух случаях касаний (С — A₁ и С — В₁) лампа ярко загорается, а в третьем (С — С₁) гореть не будет, что укажет на одноименность фаз.

После определения первой пары одноименных выводов щупами поочередно касаются других пар, например, А — A₁ и А — В₁. Отсутствие свечения лампы индикатора в одном касании укажет на одноименность следующей пары выводов. Совпадение фаз третьей пары выводов В — В₁ проверяют лишь для контроля — фазы должны совпасть.

Одноименные фазы соединяют на параллельную работу. Если одноименные пары у разъединителей или выключателей не находятся друг против друга, установка отключается и шины пересоединяются в том порядке, который необходим для совпадения фаз.

Прежде чем приступить к фазировке, следует убедиться в выполнении требований безопасности по подготовке рабочего места и соблюдать специальные требования по работе с измерительными штангами на оборудовании, находящемся под напряжением.

Работы с индикатором напряжения необходимо производить только в диэлектрических перчатках. При фазировке нельзя приближать соединительный провод к заземленным частям. Фазировку нельзя производить во время дождя, снегопада и при тумане, так как изолирующие части индикатора напряжения могут увлажниться и будут перекрыты.

Косвенным методом обычно фазируют трансформаторы и линии всех классов напряжения, чаще всего при двойной системе шин.

В РУ, где обе системы шин находятся в работе, для выполнения фазировки освобождают одну систему шин, выводя ее в резерв.

При включенном шиносоединительном выключателе вольтметром проверяют совпадение фаз вторичных напряжений ТН рабочей и резервной систем шин. Затем отключают шиносоединительный выключатель и снимают с его привода оперативный ток. На резервную систему шин включают цепь, для которой следует произвести фазировку. По фазируемой цепи с противоположного конца подают напряжение и производят фазировку на выводах вторичных цепей ТН рабочей и резервной систем шин.

Для трехобмоточных трансформаторов фазировку выполняют в два приема: со стороны обмотки НН и со стороны СН.

Сначала трансформатор включают на резервную систему шин НН и подают на него напряжение со стороны ВН. Фазировку выполняют на зажимах ТН, принадлежащих шинам НН. При совпадении фаз трансформатор отключают со стороны НН, включают на резервную систему шин СН и выполняют фазировку на этом напряжении.

После получения положительных результатов в обоих случаях фазировки трансформатор считается сфазированным и его включают в работу.

При фазировке шинных трансформаторов необходимо учитывать схему заземления вторичных обмоток ТН, так как заземленной может быть как нейтраль, так и одна фаза.

В первом случае для фазировки можно применять вольтметр со шкалой на двойное фазное напряжение, во втором — на двойное линейное напряжение. Кроме того, фазировку ТН, у которых заземлена фаза вторичных обмоток, выполняют при помощи фазоуказателя, что допустимо, так как фазы фазируемых напряжений жестко соединены и требуется установить лишь совпадение напряжения одноименных фаз, а также любой другой фазы. Если они не совпадают, диск фазоуказателя при подаче на его выводы напряжения от первого ТН будет вращаться в одном направлении, а при подаче напряжения от второго ТН — в другом.

На практике имеют место случаи, когда фазируемые электроустановки имеют разные порядки следования фаз.

Например, необходимо провести фазировку и включить на параллельную работу две электроустановки, в одной из которых прямой, а в другой — обратный порядок следования фаз. Их соединяет ЛЭП. Для включения двух электроустановок на параллельную работу необходимо, чтобы одна из них по отношению к другой имела один и тот же порядок следования фаз — только в этом случае возможна их синхронизация.

Для того чтобы порядки следования фаз электроустановок совпали, то есть чтобы обратный порядок следования фаз одной электроустановки по отношению к другой стал прямым, на ЛЭП изменяют порядок чередования фаз. Это может быть осуществлено перемещением на линии проводов фаз на одной опоре, то есть изменением их чередования в пространстве.

Таким образом, изменением порядка чередования фаз на линии изменяется порядок следования фаз векторов напряжений одной электроустановки по отношению к другой, хотя абсолютные порядки следования фаз векторов напряжений электроустановок остаются прежними. В этом заключается взаимозависимость понятий порядка следования и чередования фаз.

Глава 10. Порядок и последовательность выполнения оперативных переключений на подстанциях

10.1. Общие положения

Переключение — это изменение одной совокупности соединений в другую (СТ МЭК 50(151)—78).

Основным документом, регламентирующим организацию и порядок переключений, их выполнение, переключения при переводе присоединений с одной системы шин на другую, при выводе оборудования в ремонт и при вводе его в работу после ремонта и т. д., является «Инструкция по переключениям в электроустановках», утвержденная приказом Минэнерго России от 30 июня 2003 г. № 266.

Указанный документ определяет порядок и последовательность выполнения переключений в электроустановках напряжением до и выше 1000 В.

На основании данной инструкции на электростанциях, ПС, в электрических сетях разрабатываются инструкции по производству переключений с учетом особенностей нормальных и ремонтных схем электрических соединений электроустановок, конструкции и состава оборудования РУ, особенностей устройств РЗиА, порядка оперативного обслуживания этих объектов.

Инструкция энергопредприятия по оперативным переключениям электроустановок находится на рабочем месте оперативно-диспетчерского персонала.

К оперативному персоналу электростанций, ПС, электрических сетей и энергосистем относятся:

начальники смен электрических цехов электростанций;

начальники смен энергоблоков;

дежурные электромонтеры электростанций;

дежурные электромонтеры ПС;

персонал ОВБ.

К оперативно-ремонтному персоналу электрических сетей относится ремонтный персонал с правом выполнения переключений в электроустановках.

Оперативными руководителями в смене являются: диспетчер объединенной энергосистемы, межсистемных электрических сетей;

диспетчер энергосистемы;

диспетчер предприятия (района, участка) электрической сети;

начальник смены (дежурный инженер) электростанции.

Принятое в эксплуатацию оборудование находится в одном из следующих оперативных состояний:

в работе, в том числе в автоматическом резерве, под напряжением;

в резерве;

в ремонте;

в консервации.

В состоянии работы коммутационные аппараты в цепи оборудования включены и образована или может быть образована замкнутая электрическая цепь между источниками питания и приемником электроэнергии.
