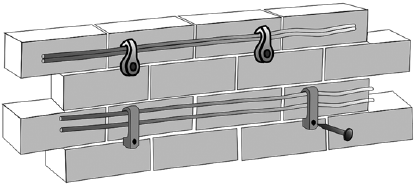

Рис. 35. Способы закрепления проводов и кабелей:

а– стальной скобой; б – пластмассовой скобой; в – пластмассовой полоской с пряжкой; г – пластмассовой зубчатой полосой

При параллельном расположении проводов расстояние между ними должно быть 3?5 мм. В местах пересечения проводов на нижний провод накладывают 2?3 слоя поливинилхлоридной изоляции. На повороте трассы провода в одной плоскости по одной стене соединительную пленку в месте изгиба вырезают на длине 60 мм, а внутреннюю жилу отгибают к центру угла. При повороте трассы на другую стену или при переходе с потолка на стену изгиб провода выполняют без разрезания пленки, а радиус изгиба берут не менее 20 мм.

Для того чтобы присоединить жилы проводов к винтовым или клиновым зажимам аппаратов и электроустановок, с концов проводов снимают изоляцию. В распределительных коробках провода соединяют сваркой, пайкой, опрессовкой или винтовыми зажимами.

В пожароопасных и взрывоопасных, особо сырых помещениях, а также на чердаках монтируют электропроводки в стальных трубах, на концах которых накатана резьба. Нулевой провод прокладывают в трубе вместе с фазными.

Пакет из нескольких труб крепят с помощью специальных опорных конструкций и кронштейнов; одиночные трубы к поверхностям строительных конструкций крепят скобами, накладками или хомутами.

Для того чтобы внутри труб не накапливалась влага от конденсации паров, трубные трассы монтируют с некоторым уклоном в сторону протяжных шкафов и коробок.

Длина трассы между протяжными коробками зависит от числа изгибов и должна составлять: при одном изгибе – до 50 м, при двух – до 40 м, при трех и более – до 20 м. Радиусы изгиба для открытой прокладки должны быть не менее 6 диаметров, при скрытой – не более 10 диаметров. Стандартные размеры радиусов изгиба для поворота трассы на углы 90°, 105°, 120°, 135°, 150° составляют соответственно 160, 200, 250, 400, 800 мм.

С целью защиты электропроводки от воздействия агрессивной среды, огня или взрыва трубопровод должен иметь герметичные соединения всех звеньев. Расстояния между точками крепления – скобами, накладками, закрепами – зависят от диаметра труб и составляют: для малых диаметров – 2,5 м, для диаметров 50 мм и более – 4 м. К аппаратам трубопроводы крепят сваркой, резьбовыми соединениями или специальными гайками. Сварочные работы на прокладке труб выполняют до затягивания в них проводов.

Выключатели освещения устанавливают:

в доступных местах на стене у дверей со стороны ручки, чтобы они не закрывались дверью при ее открывании;

с левой стороны на расстоянии 100 мм от дверного проема;

для помещений с сырыми и особо сырыми условиями (туалетов, ванн и др.) – в смежных помещениях с лучшими условиями среды;

на чердаках, в кладовых, подвальных и других помещениях – перед входом в них;

на высоте 1,5?1,8 м от пола помещения.

Установку штепсельных розеток намечают в местах, удобных для пользования, и в зависимости от оформления интерьера. Они должны находиться на расстоянии не менее 0,5 м от заземленной арматуры (трубопроводов отопления, воды, газа и т. п.). В кухнях это расстояние не нормируется.

Требования к установке штепсельных розеток:

1) высота установки в комнатах и кухнях не нормируется;

2) не нормируется высота установки штепсельных розеток с заземляющим контактом, предназначенных для присоединения кондиционеров и электроаппаратов, требующих заземления;

3) розетки надплинтусного типа устанавливаются на высоте 0,3 м от пола;

4) штепсельные розетки следует устанавливать на ток 6 А из расчета: в жилых комнатах – одна на каждые полные и неполные 10 м² жилой площади, в кухнях – две вне зависимости от площади помещения.

Открытая прокладка незащищенных изолированных проводов на роликах и изоляторах допускается на высоте не менее 2 м. Высота открытой трассы защищенных проводов, кабелей и проводов, прокладываемых в трубах, металлических рукавах, а также спусков к выключателям, розеткам и светильникам, которые устанавливаются на стене, не нормируется.

Открытая электропроводка внутри помещений в местах, где возможны ее механические повреждения, должна быть дополнительно защищена.

При параллельной прокладке двух и более плоских проводов при открытой или скрытой проводке они должны быть уложены по стене (перекрытию) плашмя рядом друг с другом с промежутком 3-5 мм.

Выключатели освещения кухонь, ванных комнат, туалетов и т. п. размещают вне этих помещений, а светильники – на стене, смежной с коридором. Как правило, в туалетах и ванных комнатах должна применяться скрытая электропроводка, провода следует прокладывать в поливинилхлоридных или других изоляционных трубках.

Не допускается применение защищенных проводов в металлической оболочке и прокладка их в стальных трубах.

Собственно монтажные работы начинают с разметки мест установки квартирного щитка с электросчетчиком, штепсельных розеток, светильников и выключателей, так как местоположение этих элементов определяет начало и направление трасс. После этого размечают места установки ответвительных коробок, обхода препятствий, пробивки отверстий, проходов через стены, перегородок и перекрытий, пересечений проводов и кабелей между собой и с различными трубопроводами и т. п.

Для крепления провода к поверхности стены или потолка используют отрезки стальной ленты размерами 0,5х10х80 мм или такие же полоски из луженой жести.

К деревянным поверхностям полоски прибивают гвоздями.

Если стена выполнена из кирпича или бетона, то полоски крепят шурупами, вворачивая их в распорные дюбели из полиэтилена, заложенные в гнезда глубиной около 40 мм, для выполнения которых требуется сверло или пробойник с твердосплавным наконечником.

Деревянные пробки для закрепления шурупов в кирпичных и бетонных стенах использовать не рекомендуется, так как они, то разбухая, то усыхая в условиях переменной влажности, уменьшаются в размерах и перестают держаться в стене.

Вместо распорного дюбеля можно воспользоваться изоляционной трубкой из полихлорвинила. Ее разрезают вдоль по образующей и получившуюся ленту сворачивают в тугой рулончик такого диаметра, чтобы он максимально плотно вошел в гнездо. При вворачивании шурупа рулончик увеличится в диаметре и будет надежно закреплен в гнезде вместе с шурупом.

Шуруп в гнезде можно закрепить и алебастром, предварительно навернув на его нарезку проволоку в виде спирали. Проволока после отвердения алебастра образует в толще стены оформленную металлом резьбу, позволяющую вворачивать и выворачивать шуруп многократно.

В гнездах диаметром 10-12 мм и глубиной около 40 мм сложенные пополам металлические полоски размером 0,5х10х150 мм можно закрепить алебастром.

Полоски располагают на расстоянии 400 мм друг от друга по линии прокладки провода. Ближайшие к выключателю, розетке или ответвительной коробке полоски должны находиться на расстоянии 50 мм от них.

На каждую полоску укладывают прямоугольник 15х40 мм из электрокартона – прессшпана, а поверх него – провод. Прокладка из картона предохраняет изоляцию провода от возможного повреждения краем полоски. Укрыв провод прокладкой и обхватив его полоской, ее концы соединяют «в замок» или скрепляют плоской стальной пряжкой.
