При ведении монтажа проводки должна быть обеспечена возможность свободного выполнения соединений проводов в ответвительиых коробках, коробках для выключателей и штепсельных розеток. Такая необходимость возникает при ремонте или замене выключателей, штепсельных розеток, светильников. Поэтому концы провода с раздельными жилами вводятся в коробки с запасом 50–70 мм, после чего провод у коробки закрепляется. При параллельной прокладке провода должны иметь промежуток 3–5 мм.

При необходимости асбестовые прокладки крепят до начала монтажа проводов, забивая в них гвозди через 200–500 мм в шахматном порядке.

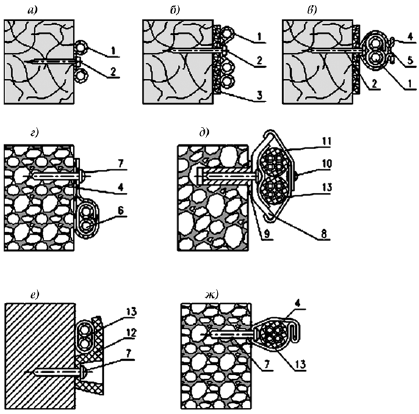

Рис. 40. Крепление проводов и кабелей:

а– АППР к деревянному основанию; б, в – АППП и АПВ к деревянному основанию; г – АПВ, АППВ к кирпичному и бетонному основаниям; д, е, ж – АНРГ, АВРГ к бетонному и кирпичному основаниям; 1 – провод; 2 – гвоздь; 3 – прокладка из асбеста; 4 – полоска; 5 – пряжка; 6 – прокладка; 7 – дюбель; 8 – держатель; 9 – распорный дюбель; 10 – кнопка; 11 – лента; 12 – пластмассовая скобка; 13 – кабель

При открытой прокладке плоские провода креплеют гвоздями, металлическими и пластмассовыми скобами, хомутами, полосками, лентами, шурупами, дюбелями либо приклеивают специальным клеем. Гвозди диаметром 1,4–1,8 мм длиной 20–25 мм со шляпкой до 3 мм забивают на расстоянии 200–300 мм друг от друга по средней линии пленки между жилами провода молотком небольшого веса, пользуясь оправкой или каким-либо другим приспособлением, защищающим провод от повреждения.

Во влажных неотапливаемых помещениях под шляпки гвоздей рекомендуется подкладывать фибровые, резиновые или подобные им шайбы.

Скобы из пластмассы, резины и т. д. крепят на расстоянии не более 400 мм друг от друга. Для крепления плоских проводов применяют полиэтиленовые скобы типа У641, У642 и др. При отсутствии специальных полиэтиленовых скоб плоские провода можно крепить с помощью металлических скоб, предварительно закрепленных по слою асбеста, если основание сгораемое. Металлические полоски шириной 10 мм и толщиной 0,3–0,5 мм нарезают из тонкого стального листа, имеющего антикоррозийное покрытие. Под бандажную металлическую полоску необходимо подложить изоляционную прокладку шириной на 1–2 мм больше, чем ширина металлической полоски. Концы полоски крепят в замок или пряжкой. При закреплении в замок длину полоски берут на 10 мм больше, чем при закреплении пряжкой.

При скрытой прокладке провода закрепляются в отдельных местах алебастровым раствором; крепление гвоздями не допускается.

Для сохранения жил и изоляции плоских проводов при повороте трассы в плоскости стены или потолка на угол 90° изгибание проводов может производиться следующими способами:

1) при открытой проводке допускается сблизить жилы между собой путем сплющивания разделительного основания или разрезания его вдоль провода посредине между жилами. Перекрещивание жил между собой в углах не разрешается;

2) при скрытой прокладке выполняют изгибание на ребро: разделительное основание между жилами в зависимости от сечения и числа жил провода разрезают на 40–60 мм и 1–2 жилы отводят внутрь угла в виде полупетли, чтобы исключить их соприкосновение.

Изгибание по плоской стороне выполняют так: провод изгибается по плоской стороне на угол 90° без разрезания разделительного основания. При этом жилы не должны плотно прилегать друг к другу. Для предупреждения такого прилегания очередное крепление провода к строительному основанию производят вблизи, но не в месте изгиба.

Провод, не имеющий разделительного основания, изгибается на ребро с радиусом, обеспечивающим плавность изгиба без коробления изоляции.

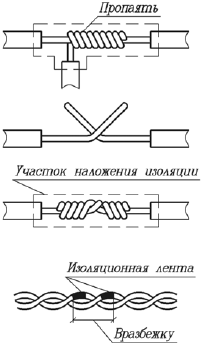

Рис. 41. Пересечение и изгибание плоских проводов

При скрытой проводке ответвительные коробки, коробки для выключателей и штепсельных розеток должны быть заделаны в стену так, чтобы их края совпали с поверхностью штукатурки.

Ответвительные коробки обязательно закрывают крышками. Габариты коробок должны позволить разместить запас концов присоединяемых или ответвительных проводов. Для открытой прокладки применяют ответвительные коробки плоские и малогабаритные. Их устанавливают без подкладки деревянных розеток. Если применяются металлические коробки, в местах ввода в них проводов должны быть установлены втулки из изолированного материала либо на провод наложена дополнительная изоляция из прорезиненной или поливинилхлоридной ленты в 3–4 слоя.

Разделительное основание при соединении проводов с зажимами выключателей, штепсельных розеток, ламповыми патронами и т. д. должно быть разрезано лишь на участке, необходимом для присоединения, а на концы проводов наложена дополнительная изоляция из прорезиненной ленты.

При скрытой прокладке проводов до заделки их мокрой или сухой гипсовой штукатуркой необходимо обязательно проверить проводку на отсутствие обрыва жил проводов и короткого замыкания между ними.

Монтаж электропроводок защищенными проводами

При монтаже как открытой, так и скрытой электропроводок по несгораемым и трудносгораемым основаниям все марки защищенных проводов и кабелей прокладывают непосредственно по основаниям. По деревянным стенам, перегородкам, потолкам и другим сгораемым конструкциям электропроводка может производиться непосредственно по основаниям с подкладкой под провода и кабели несгораемых материалов или в сплошном слое несгораемых материалов.

Способ прокладки по сгораемым основаниям определяется материалом оболочки проводов и кабелей. Непосредственная прокладка проводов и кабелей по сгораемым основаниям разрешается при соблюдении следующих условий:

1) при открытой прокладке защищенных проводов и кабелей их оболочка должна быть выполнена из трудно– или несгораемых материалов (провода ПУНП, АПУНП, АПРН, ПРН, АПРФ, ПРФ, ПРФл; кабели АНРГ, ННГ, АВВГ, ВВГ и др.);

2) при скрытой прокладке защищенных проводов и кабелей их оболочка должна быть выполнена только из несгораемых материалов (провода АПРН, ПРН; кабели АНРГ, ПРГ и др.).

Кабели в поливинилхлоридной и резиновой оболочках в местах выхода наружу необходимо защищать от воздействия солнечных лучей и повреждения грызунами.

Не допускается оставлять в незащищенном виде выведенные и разделанные концы кабелей, так как на них могут образовываться трещины из-за подверженности изоляционных резин старению под воздействием солнечных лучей.

Защищенные провода и кабели прокладывают строго параллельно линиям сопряжения стен, перегородок, потолка, проемам дверей и окон. Крепят проводку по основаниям стен и потолков металлическими или капроновыми скобами. Одиночные провода и кабели на горизонтальных участках крепят скобами с одной лапкой, на вертикальных участках – двумя или одной, на потолках, углах, у вводов – только двумя.
