Рассмотрим изображенное на рис. 92 реле. Размер реле в значительной степени определяется размерами катушки. Катушка состоит из некоторого количества витков провода определенного сечения и с определенным сопротивлением. Предположим, что мы заменим этот провод другим с втрое меньшим диаметром. Как изменится его сечение?

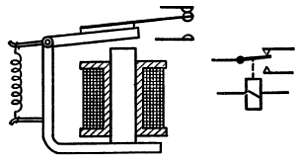

Рис. 92. Реле (его условное обозначение приведено справа) имеет катушку, создающую магнитное поле, под действием которого притягивается якорь, что приводит к замыканию или размыканию так называемых рабочих контактов.

Н. — Очень просто, в 3 раза.

Л. — За такой ответ, Незнайкин, я ставлю тебе нуль. Как можешь ты утверждать, что при уменьшении диаметра круга в 3 раза его площадь уменьшается во столько же раз? Ведь ты уже давно должен знать, что площадь круга пропорциональна квадрату его радиуса! Следовательно, уменьшив в 3 раза радиус (или диаметр) провода, мы в 9 раз уменьшим его сечение, что позволит нам при тех же размерах катушки намотать провода в 9 раз больше. Можешь ли ты сказать, какое сопротивление будет иметь наша новая катушка?

Н. — На этот раз все очень просто. Длина провода увеличилась в 9 раз, значит и его сопротивление стало в 9 раз больше.

Л. — На этот раз ты, Незнайкин, переходишь всякие границы! Разве ты забыл, что длина провода увеличилась в 9 раз, а его сечение уменьшилось тоже в 9 раз; следовательно, сопротивление провода возросло в 81 раз.

Н. — Вот так раз! Я никогда не подумал бы, что при уменьшении диаметра провода только в 3 раза так резко растет его сопротивление. Но ведь прохождение тока по такому проводу вызовет колоссальное рассеяние мощности.

Л. — Совсем нет. Раз новая катушка имеет витков в 9 раз больше, чем первая, то пропускаемый ток можно уменьшить в 9 раз. А принимая во внимание, что рассеиваемая мощность пропорциональна сопротивлению и квадрату тока, рассеиваемая в новой катушке мощность будет точно такой же, как в первой катушке. Полученный нами результат дает лишь самое общее представление; после определения объема меди в катушке только рассеиваемая в этой катушке мощность характеризует магнитное воздействие на якорь реле. Поэтому, характеризуя реле, говорят, что его мощность возбуждения 1 вт или 1/2 вт. Реле с катушкой из толстого провода рассчитано на управление большим током при низком напряжении, а реле с катушкой из тонкого провода включается в цепи с небольшим током при более высоком напряжении.

Обычные реле часто требуют для управления мощность около 1 вт. У более чувствительных реле для притягивания якоря достаточно 0,2 или даже 0,1 вт. Ультрачувствительные реле могут срабатывать при мощностях возбуждения порядка милливатта; обычно они способны включать и выключать только очень небольшие токи и поэтому непосредственно в исполнительных цепях совершенно не используются. Их применяют для приведения в действие промежуточных более мощных реле.

Транзистор управляет реле

Н. — Мне в голову пришла великолепная идея: а что если ток пустить не прямо в обмотку реле, а подать его на базу транзистора, коллекторный ток которого протекает по катушке реле, ведь тогда для включения реле потребовалась бы значительно меньшая мощность. В случае надобности нужную мощность управляющего сигнала можно сократить, введя в схему еще один усилительный каскад на транзисторе.

Л. — Ты совершенно прав, Незнайкин, и мне остается лишь добавить, что эта идея уже предложена и даже реализована. Заводы уже выпускают реле, у которых рядом с катушкой размещается транзисторный усилитель (рис. 93); такие реле для своего управления требуют ничтожных мощностей. Существуют даже реле, в которых перед усилителем стоит триггер Шмитта, который с высокой точностью определяет уровни срабатывания и отпускания реле.

Рис. 93. Для эффективного управления работой реле можно использовать транзистор.

Н. — Опять кто-то меня опередил… Я уже начинаю сомневаться, что мне когда-нибудь удастся раньше других найти что-нибудь новое!

Л. — Не стоит отчаиваться, Незнайкин, будет и на твоей улице праздник. Но сначала нужно хорошо овладеть техникой. Это абсолютно необходимо, чтобы раньше других находить новинки. Но вернемся к нашим реле. Я хочу сказать тебе несколько слов о совершенно незнакомой тебе категории реле, о так называемых поляризованных реле. В этих реле имеется постоянный магнит, сила которого складывается с силой притяжения катушки, иначе говоря, в зависимости от направления тока катушка притягивает или отталкивает якорь. Поляризованные реле срабатывают только при одном определенном направлении тока в катушке.

Н. — Такого результата можно было бы достичь значительно проще: достаточно последовательно с катушкой включить простой диод.

Л. — Да, если задача заключается только в том, чтобы реле срабатывало при заданном направлении тока, но поляризованное реле способно на большее. Можно сделать так, что подвижный якорь при направлении тока, принятом в качестве положительного, переместится вправо и замкнет определенный контакт. В отсутствие тока якорь может оставаться в среднем положении, а при подаче тока обратного направления якорь переместится влево и замкнет другой контакт. Такое реле обладает большими возможностями, чем обычное реле с диодом, включенным последовательно с катушкой. Впрочем, Незнайкин, ты знаешь, что в обычных реле имеется так называемый нормально замкнутый (НЗ) контакт, который замкнут, когда реле не возбуждено; при срабатывании этот контакт размыкается. Обычно для размыкания нормально замкнутого контакта и для замыкания нормально разомкнутых (HP) контактов при притягивании якоря используются одни и те же подвижные контакты. В этом случае мы имеем дело с перекидной контактной группой. В одном реле может быть несколько таких контактных групп [14] (рис. 94).

14

Положение контактов в схемах реле всегда соответствует (обесточенной катушке, точнее непритянутому якорю. (Прим. ред.)

Рис. 94. Одна катушка может приводить в действие две перекидные контактные группы, размыкая два нормально замкнутых контакта и замыкая два нормально разомкнутых контакта.

Меры предосторожности при использовании транзистора для управления реле

Н. — Я полагаю, что теперь я все знаю о реле.

Л. — Я всегда знал, что скромность никогда не была твоим основным качеством, Незнайкин. О реле написаны целые тома, я же ограничусь еще некоторыми деталями. Прежде всего, знаешь ли ты, какие особые меры предосторожности необходимо принять, когда для управления током в катушке реле используют транзистор или электронную лампу?

Н. — Я полагаю, что следует выбрать транзистор или лампу, способные без особого труда дать необходимый ток.

Л. — Естественно, это первое условие, но одного его недостаточно. Можешь ли ты себе представить, что произойдет, если после установления тока в катушке реле транзистор резко запирается соответствующим напряжением, поданным на его базу?

Н. — В этих условиях ток в катушке обрывается и якорь отходит от сердечника катушки.

Л. — Твое невежество, Незнайкин, может иметь самые гибельные последствия. Ты, кажется, забыл, что катушка реле обладает высоким значением самоиндукции и что поэтому она довольно резко противодействует быстрым изменениям тока. Есть еще один принцип, который я посоветовал бы тебе вырезать на своем камине, если там еще осталось свободное место. Принцип этот сводится к следующему:
