При осмотре и обслуживании автомобиля следует обращать внимание на надежность крепления проводов и состояние их изоляции. Провода должны быть чистыми, гибкими, надежно закрепленными. На них не должно быть следов повреждений, коррозии и грязи. Нельзя, чтобы на их оплетке оставались капли масла, бензина или других технических жидкостей. Если оплетка влажная, ее нужно протереть чистой тканью. При обнаружении на изоляции проводов трещинок поврежденные места необходимо обмотать клейкой лентой и при первой возможности провода заменить.

Во время движения автомобиля у плохо закрепленных проводов быстро стирается изоляция. Нарушение изоляции проводов высокого и низкого напряжения происходит также в результате попадания на них бензина, масла, капель электролита, горячей воды или из-за механических повреждений. При повреждении изоляции в электрических цепях возникает замыкания. Конечно, в этом случае искры на свечах не будет и двигатель не запустится.

Если после проверки всей системы зажигания двигатель все равно запускается с трудом, остается проверить, исправен ли замок зажигания. Для проверки исправности замка зажигания необходимо подсоединить один конец провода лампы-переноски к «массе» автомобиля, а другой – к клемме замка зажигания и включить зажигание. Если лампа не горит или горит вполнакала – замок зажигания неисправен. Разбирать его самостоятельно не рекомендуется.

При обслуживании и ремонте автомобиля, оснащенного электронной системой зажигания, нужно строго соблюдать правила техники безопасности:

отсоединять провода системы зажигания, а также провода измерительных приборов можно только при выключенном зажигании; нельзя касаться кабеля «массы» или отсоединять его при работающем двигателе; нельзя при работающем двигателе отсоединять провода от клемм аккумулятора; нельзя подсоединять к отрицательной клемме конденсатор гашения помех или какую-либо контрольную лампу; нельзя устанавливать в бесконтактную систему зажигания катушку зажигания другой модели, а тем более предназначенную для контактной системы зажигания; нельзя проверять работоспособность элементов системы на искру; двигатель следует мыть только при выключенном зажигании; нельзя прокладывать в одном жгуте провода низкого и высокого напряжения;

люди, пользующиеся сердечным стимулятором, не должны производить работ с электронным устройством зажигания;

запускать двигатель сразу после нагревания его до температуры выше +80 °C (после покраски, обработки струей пара и др.) запрещается.

При проверке компрессии прежде чем запустить двигатель стартером, необходимо отключить зажигание, сняв кабель высокого напряжения с распределителем зажигания, и вспомогательным проводом соединить его с массой. Вспомогательный провод должен иметь такое же сечение, как и кабель зажигания.

Техническое обслуживание рулевого управления

Объем работ при обслуживании механизмов рулевого управления (рис. 27) определяется видом технического обслуживания.

Неисправности рулевого управления влияют на управляемость автомобиля и, соответственно, на безопасность движения. К ним относятся: увеличенный холостой ход, тугое вращение рулевого колеса, стуки в рулевом управлении, утечка масла из картера, плохая устойчивость автомобиля, самовозбуждающееся угловое колебание передних колес.

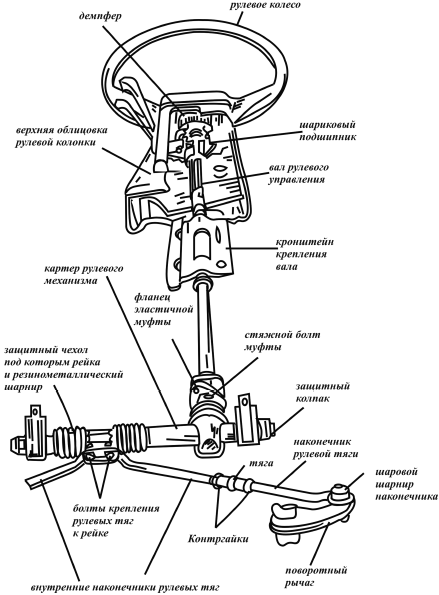

Рис. 27. Механизм рулевого управления

Причины увеличенного холостого хода следующие: ослабление болтов рулевого механизма (для рулевых механизмов только червячного типа), гаек шаровых пальцев рулевых тяг; увеличение зазоров в шаровых шарнирах, подшипниках ступиц передних колес, в зацеплении ролика с червяком (для рулевых механизмов только реечного типа), между осью мятникового рычага и втулками, в подшипниках червяка, между упором рейки и гайкой, люфт в заклепочном соединении.

При тугом вращении рулевого колеса основными причинами являются: деформация рулевого привода; неправильная установка углов передних колес; нарушение зазора в зацеплении ролика с червяком (для рулевых механизмов только червячного типа); перетяжка регулировочной гайки оси маятникового рычага (для рулевых механизмов только червячного типа); отсутствие масла в картере рулевого механизма; повреждение деталей шаровых шарниров, подшипника верхней опоры стойки, опорной втулки или упора рейки (для рулевых механизмов только реечного типа), деталей телескопической стойки подвески; низкое давление в шинах передних колес.

Причина стуков в рулевом управлении заключается: в увеличении зазоров в подшипниках передних колес, между осью маятникового рычага и втулками; в зацеплении ролика с червяком или в подшипниках червяка (для рулевых механизмов только червячного типа), в шаровых шарнирах рулевых тяг, между упором рейки и гайкой (для рулевых механизмов только реечного типа); в ослаблении гайки шаровых пальцев рулевых тяг, болтов крепления рулевого механизма или кронштейна маятникового рычага (для рулевых механизмов червячного типа), гаек шаровых пальцев поворотных рычагов, болта крепления нижнего фланца эластичной муфты на валу шестерни (для рулевых механизмов только реечного типа); в ослаблении регулировочной гайки оси маятникового рычага.

Основными причинами плохой устойчивости автомобиля могут быть: нарушение установки углов передних колес; увеличение зазоров в подшипниках передних колес, в шаровых шарнирах рулевых тяг, в зацеплении ролика и червяка (для рулевых механизмов только червячного типа); ослабление гаек шаровых пальцев рулевых тяг, крепления картера рулевого механизма или кронштейна маятникового рычага (для рулевых механизмов только червячного типа); деформация поворотных кулаков или рычагов подвески.

Причинами утечки масла из картера является: износ сальников вала рулевой сошки или червяка (для рулевых механизмов только червячного типа); повреждение уплотнительных прокладок; ослабление болтов крепления крышки картера рулевого управления.

Основные причины самовозбуждающегося углового колебания передних колес заключаются: в ослаблении гаек шаровых пальцев рулевых тяг, болтов крепления рулевого механизма или кронштейна маятникового рычага; в нарушении зазора в зацеплении ролика с червяком.

Для налаженной работы механизма рулевого управления необходимо: осматривать места креплений, проверять нет ли подтекания смазки в редукторе, проверять люфт и сопротивление в рулевом колесе. После первых 2–3 тыс. км пробега, а затем через каждые 10–15 тыс. км следует осуществлять общую проверку рулевого управления, которая заключается в проверке крепления картера редуктора рулевого механизма и рулевого колеса, зазоров в резинометаллических и шаровых шарнирах рулевых тяг, затяжки креплений рулевых тяг к рейке, различных заеданий, шумов и стуков, состояния защитных чехлов рулевого механизма и шаровых шарниров рулевых тяг. Через 60 тыс. км пробега или в случае подтекания масла следует проверить уровень масла в картере рулевого механизма червячного типа, а через пять лет эксплуатации автомобиля и при каждом ремонте редуктора рулевого механизма следует менять смазку. Для слива масла из редуктора рулевого механизма червячного типа ослабляют нижнюю крышку редуктора или стопорную гайку подшипников червяка. После слива в картер рулевых механизмов червячного типа заливают масло.

При обслуживании рулевого управления с гидроусилителем производят проверку и регулировку приводных ремней, проверку уровня жидкости в бачке гидроусилителя, проверяют наличие утечек, гидравлическую систему, а также усилия поворота рулевого колеса.

Ремни проверяют на отсутствие трещин, расслоения, износа и замасливания, а при наличии этих дефектов заменяют. Через 30 тыс. км пробега необходимо проверить и, если необходимо, отрегулировать натяжение ремня привода насоса гидроусилителя рулевого управления.
