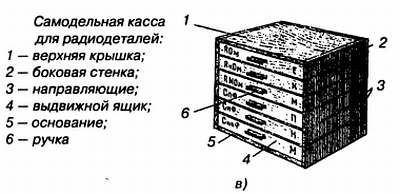

Если позволяет помещение, то можно сделать из фанеры многорядную кассу, своеобразный небольшой шкаф с выдвижными ящиками, имеющими секции (рис. 5.3.в). На каждом ящике нужно сделать надписи в соответствии с хранимыми деталями и предусмотреть наличие на них ручек для выдвигания.

Хранить мелкие радиодетали можно и в обычных почтовых конвертах. Каждый конверт должен быть предназначен для хранения определенного номинала или типа радиодеталей. Конверты с деталями можно хранить в картонной коробке из-под обуви или сбить ящик из тонких дощечек (рис. 5.3.г).

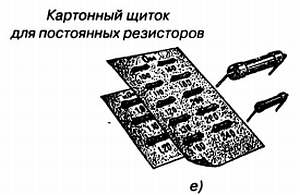

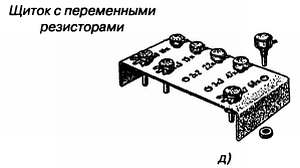

Для хранения постоянных и переменных резисторов, малогабаритных электролитических конденсаторов типа К50-6 можно приспособить картонные щитки с соответствующими отверстиями (рис. 5.3.д…ж). У вырезанных заготовок щитков с двух сторон следует сделать загибы на определенную высоту. Это позволит исключить повреждение деталей при установке щитков друг на друга в коробке.

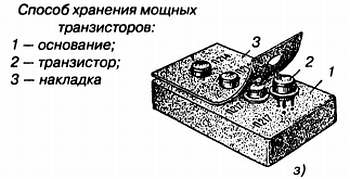

На картонных щитках, например, крышки от ящика из-под обуви, удобно хранить транзисторы типа КТ803, КТ805, П213 и т. п. (рис. 5.3.з). В изготовленных щитках делают отверстия под выводы транзисторов. Сверху транзисторы накрывают накладкой, которую закрепляют скотчем. Это предотвратит от выпадения транзисторов при их хранении в коробке. Такие щитки с деталями можно хранить и без коробки, просто поставив их друг на друга и перевязав веревкой.

Мощные диоды, тиристоры, транзисторы и другие детали, имеющие жесткие выводы, можно хранить на щитках из пенопласта, просто их воткнув. На щитках делаются надписи, отвечающие названиям хранимым деталям.

Для хранения маломощных диодов, стабилитронов, светодиодов, транзисторов типа КТ315 подходят различные прозрачные пузырьки из-под лекарств. На пузырьки наклеивают полоски бумаги с названием типов хранимых деталей (рис. 5.3.и).

Для хранения крепежа (винтов, гаек, шайб и т. д.) делается открытая или с крышкой настольная касса. Материалом для ее изготовления можно использовать луженую жесть от консервных банок (рис. 5.3.к).

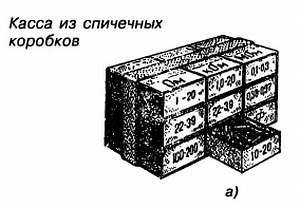

Рис. 5.3. Способы хранения радиодеталей

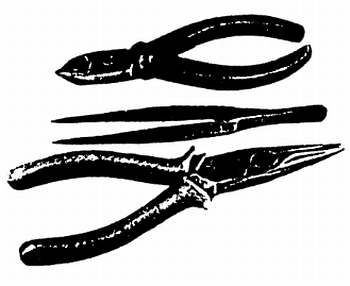

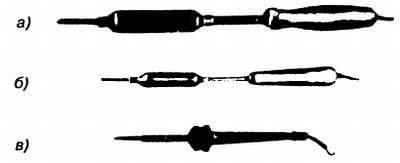

Шаг 6 Технология изготовления радиолюбительских конструкций

Выбрав по вкусу и квалификации схему радиоэлектронного устройства, внимательно изучают схему и подбирают радиодетали. Совсем необязательно, чтобы все детали точно соответствовали указанным на схеме номиналам. Допускаемые значения величин резисторов и конденсаторов могут быть ±20 %. Например, если на схеме резистор имеет величину сопротивления 10 кОм, вместо него можно поставить в схему резисторы от 8 кОм до 12 кОм. Делать это желательно только в крайних случаях, когда нет детали нужного номинала. Подобрав радиодетали, производят компоновку деталей устройства. Процесс компоновки состоит из нескольких этапов: размещение деталей на будущей плате, расположение ручек управления и внешнее оформление приемника.

Большое внимание необходимо уделить правильному размещению радиодеталей на плате и в корпусе. Детали необходимо размещать так, чтобы они не имели между собой паразитных связей, т. е. взаимодействий магнитных и электрических полей различных элементов схемы. Часто встречается связь коллектора первого транзистора с контуром магнитной антенны, которая приводит к самовозбуждению каскада усилителя радиочастоты (УРЧ). Для исключения такой связи транзистор располагают от антенны на расстоянии 2…3 см или заключают в экран. Таким способом можно избавиться от связи, которая возникает при применении на выходе УВЧ широкополосного трансформатора или при близком расположении двух высокочастотных транзисторов типа П401…П403, П416 и т. п.

При использовании микросхем необходимо максимально разносить входные и выходные цепи. Монтаж элементов, относящихся ко входу ИС, следует проводить в непосредственной от нее близости. Микросхемы, как и транзисторы, не подлежат ремонту. В связи с этим паять микросхемы нужно быстро, не более 3 с. При многократном использовании ИС следует использовать специальные панельки. Панелька впаивается в печатную плату, а после этого в нее вставляется микросхема.

Паразитная связь может возникнуть при близком расположении магнитной антенны, динамика и выходного трансформатора. В этом случае необходимо вынести выходной трансформатор за пределы магнитного поля антенны, заземлить корпус динамика, правильно сориентировать выходной трансформатор по отношению к магнитной антенне, то есть принять во внимание конфигурацию полей деталей. Иногда возникает паразитная связь через активное сопротивление в цепях питания отдельных каскадов. Например, плохо отфильтрованные токи высокой частоты могут проникнуть через цепи питания на вход каскадов высокой частоты. В этом случае необходимо применить развязывающие фильтры. Поэтому при конструировании карманных приемников необходимо придерживаться жестких правил компоновки деталей. Возникновение паразитных связей усложняет качественное налаживание конструкции. Закончив компоновку деталей, переходят к изготовлению монтажной платы.

Для плат обычно используют листовой гетинакс или текстолит толщиной 1…2 мм. Размер платы и ее форма зависят от количества и габаритов деталей схемы. Необходимо учитывать размеры громкоговорителя, источников питания и других узлов, которые обычно не устанавливаются на плате, а крепятся непосредственно в корпусе приемника. Примеры крепления некоторых крупных радиодеталей даны на следующих рисунках: для громкоговорителя — рис. 6.1 и переменных конденсаторов — рис. 6.2.

Рис. 6.1. Крепление громкоговорителя к лицевой стенке корпуса

Рис. 6.2. Крепление на печатной плате конденсатора переменной емкости типа КПК-2 и КПЕ

На корпусе намечают места расположения основных узлов, а потом линейкой определяют размеры свободного пространства, которое остается для монтажной платы. На монтажной плате сразу необходимо отметить точки для сверления отверстий, вырезы под детали и узлы, которые будут установлены в корпусе радиоэлектронного устройства. Один из вариантов крепления магнитной антенны на плоском ферритовом стержне к плате дан на рис. 6.3.

Рис. 6.3. Крепление магнитной антенны

В радиолюбительских конструкциях часто используются малогабаритные низкочастотные трансформаторы промышленного производства. В большинстве случаев такие трансформаторы рассчитаны на крепление к печатной плате с помощью пайки их выводов непосредственно к контактным дорожкам печатной платы. При необходимости демонтажа таких трансформаторов приходится нагревать паяльником одновременно пять мест пайки выводов к печатной плате. В результате нагрева крепление выводов в полистироловом каркасе ослабевает. В случае неосторожного движения при демонтаже трансформатора могут быть оборваны выводы его обмоток, что приведет к необходимости перемотки трансформатора. Чтобы этого не случилось, крепить трансформаторы лучше согласно способу, показанному на рис. 6.4.
