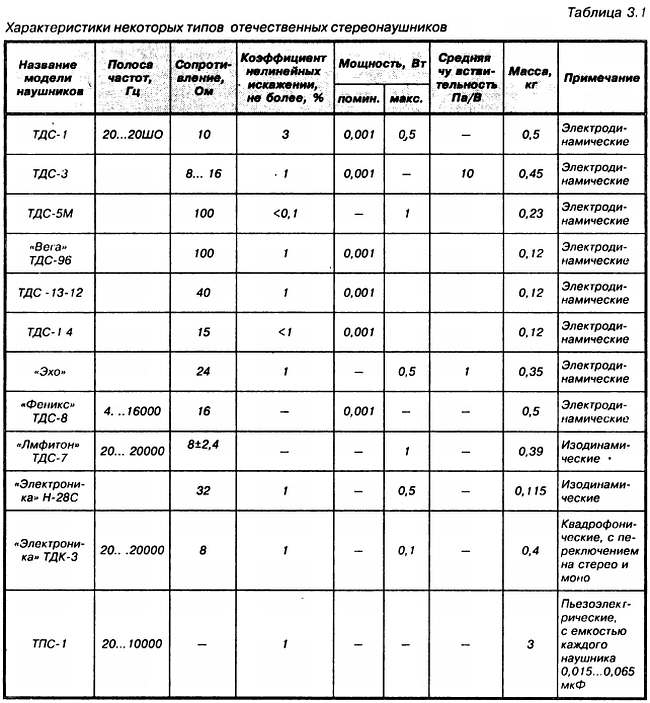

Современный ассортимент стереонаушников довольно большой. В табл. 3.1 приведены основные характеристики некоторых отечественных моделей стереонаушников.
Маркировка
Марка наушника обычно наносится на его корпусе, рядом с нею иногда указывается его сопротивление. Маркировка наушника состоит из букв и цифр. Первая буква, как правило, Т — телефон, последующие отражают конструкцию электроакустического преобразователя: М — электромагнитная, Д — электродинамическая, П — пьезоэлектрическая, ДЭМ или ЭМ —
Схемы включения наушников в каскады радиоэлектронных устройств
Наилучшая работа наушников будет в том случае, когда их сопротивление равно сопротивлению цепи, в которую они включаются. В детекторном приемнике лучшие результаты получаются с наушниками сопротивлением около 2000 Ом. Включение наушников электромагнитного типа в детекторный приемник приведено на рис. 3.1. Вариант включения наушников в транзисторный УЗЧ приведен на рис. 3.2. Миниатюрные наушники для лучшего согласования с УЗЧ иногда включают в эмиттер выходного транзистора (рис. 3.3). Включение наушников в УЗЧ на микросхемах приведено на рис. 3.4. Включение стереофонических наушников электродинамического типа в каскады УЗЧ на транзисторах показано на рис. 3.5.

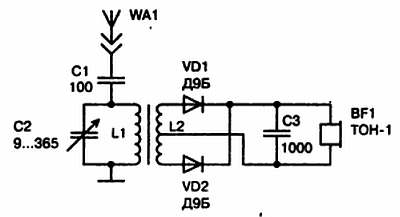

Рис. 3.1. Принципиальная схема включения высокоомных наушников в детекторный приемник
Рис. 3.2. Принципиальная схема включения наушников в УЗЧ на транзисторе

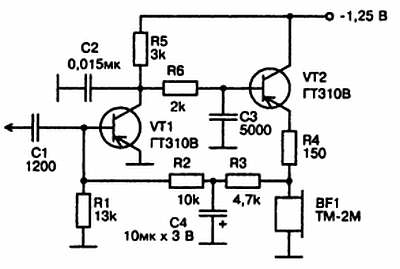

Рис. 3.3. Принципиальная схема включения наушников в эмиттер выходного транзистора УЗЧ
Рис. 3.4. Принципиальная схема включения наушников в УЗЧ на микросхеме
Рис. 3.5. Принципиальная схема включения стереонаушников в УЗЧ
3.2. Влияние наушников на слух человека
Современные наушники, как не удивительно, имеют некоторые особенности эксплуатации, которые необходимо знать. Наушники позволяют прослушивать музыкальные программы с любым уровнем громкости, не создавая неудобства окружающим.
Наряду с этим использование наушников несет некоторую опасность для органов слуха. В последнее время прослушивание на стереонаушники музыкальных программ с плейеров настолько стало популярным, что с головными телефонами не расстаются не только дома, но и на улице, в транспорте и других местах. Сила звука в стереонаушниках при этом иногда достигает 114 дБ, что сравнимо с работой отбойного молотка или стартующего от вас в 100 м турбореактивного самолета. Исследования ученых показывают: если пренебречь шумовой защитой, то уже после 4 часов такого грохота в неделю могут возникнуть кратковременные нарушения
слуха в области высших частот и, как следствие, ухудшение слуха в целом. В связи с этим не рекомендуется злоупотреблять прослушиванием звуковых программ современной музыки при больших уровнях громкости и длительное время. Нужно помнить, что случайное резкое повышение громкости, близкое к максимальной мощности используемого усилителя звуковой частоты, может привести в первую очередь к серьезной травме органов слуха. При относительно небольшой подводимой мощности звуковое давление, создаваемое головными телефонами, может превысить уровень 120… 130 дБ. К этому следует добавить, что постоянное давление амбушюров на ушные раковины, даже во время небольшого времени прослушивания, может вызвать у человека чувство тесноты и раздражения. Это связано с тем, что поступает недостаточное количество воздуха к органам слуха.3.3. Микрофоны
Общая характеристика
В радиоэлектронике находит широкое применение микрофон — устройство, преобразующее звуковые колебания в электрические. Под микрофоном обычно понимают электрический прибор, служащий для обнаружения и усиления слабых звуков.
Основные параметры микрофонов
Качество работы микрофона характеризуется несколькими стандартными техническими параметрами: чувствительностью, номинальным диапазоном частот, частотной характеристикой, направленностью, динамическим диапазоном, модулем полного электрического сопротивления, номинальным сопротивлением нагрузки и др.
Маркировка
Марка микрофона обычно наносится на его корпусе и состоит из букв и цифр. Буквы указывают тип микрофона:
МД … катушечный (или «динамический»),
МДМ … динамический малогабаритный,
ММ … миниатюрный электродинамический,
МЛ… ленточный,
МК … конденсаторный,
МКЭ … электретный,
МПЭ… пьезоэлектрический.
Цифры обозначают порядковый номер разработки. После цифр стоят буквы А, Т и Б, обозначающие, что микрофон изготовлен в экспортном исполнении — А, Т — тропическом, а Б — предназначен для бытовой радиоэлектронной аппаратуры (РЭА). Маркировка микрофона ММ-5 отражает его конструктивные особенности и состоит из шести символов:
первый и второй… ММ — микрофон миниатюрный;
третий… 5 — пятое конструктивное исполнение;
четвертый и пятый… две цифры, обозначающие типоразмер;
шестой буква, которая характеризует форму акустического входа (О — круглое отверстие, С — патрубок, Б — комбинированное).
В практике радиолюбителей используется несколько основных типов микрофонов: угольные, электродинамические, электромагнитные, конденсаторные, электретные и пьезоэлектрические.
Электродинамические микрофоны
(название микрофонов этого типа считается устаревшим и сейчас эти микрофоны называют катушечными)
Микрофоны этого типа очень часто используют любители звукозаписи, благодаря их сравнительно высокой чувствительности и практической нечувствительности к атмосферному влиянию, в частности, действию ветра. Они также не боятся толчков, просты в использовании и обладают способностью выдерживать без повреждений большие уровни сигналов. Положительные качества этих микрофонов преобладают над их недостатком: средним качеством записи звука.
В настоящее время для радиолюбителей большой интерес представляют выпускаемые отечественной промышленностью малогабаритные динамические микрофоны, которые используются для звукозаписи, звукоперсдачи, звукоусиления и различных систем связи.
Изготавливаются микрофоны четырех групп сложности — 0, 1, 2 и 3. Микрофоны малогабаритные групп сложности 0, 1 и 2 используются для звукопередачи, звукозаписи и звукоусиления музыки и речи, а группы 3 — для звукопередачи, звукозаписи и звукоусиления речи.
