Основные параметры

Резисторы характеризуются такими основными параметрами: номинальным значением сопротивления, допустимым отклонением сопротивления от номинального значения, номинальной (допустимой) мощностью рассеяния, максимальным рабочим напряжением, температурным коэффициентом сопротивления, собственными шумами и коэффициентом напряжения.

Номинальное значение сопротивления R обычно обозначено на корпусе резистора. Действительное значение сопротивления резистора может отличаться от номинального в пределах допустимого отклонения (допуска, определяемого в процентах по отношению к номинальному сопротивлению).

Маркировка

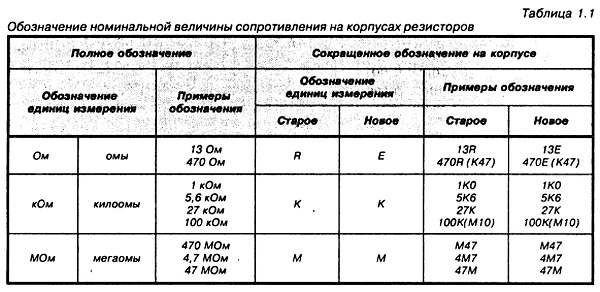

На корпусе резистора, как правило, наносится краской его тип, номинальная мощность, номинальное сопротивление, допуск и дата изготовления. Для маркировки малогабаритных резисторов используют буквенно-цифровой код. Код состоит из цифр, обозначающих номинальное сопротивление, буквы, обозначающей единицу измерения, и буквы, указывающей допустимое отклонение сопротивления. Примеры наносимого на корпус резистора буквенного кода единиц измерения номинального сопротивления старого и нового стандартов приведены в табл. 1.1.

Если номинальное сопротивление выражается целым числом, то буквенный код ставится после этого числа. Если же номинальное сопротивление представляет собой десятичную дробь, то буква ставится. вместо запятой, разделяя целую и дробную части. В случае, когда десятичная дробь меньше единицы, целая часть (ноль) исключается.

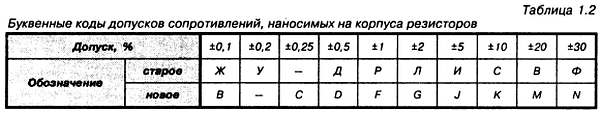

При маркировке резисторов код допуска ставится после кодированного обозначения номинального сопротивления. Буквенные коды допусков приведены в табл. 1.2.

Например, обозначение 4К7В (или 4К7М) соответствует номинальному сопротивлению 4,7 кОм с допустимым отклонением 20 %. В табл. 1.1 и 1.2 приведены буквенные коды, соответствующие как старым, так и новым стандартам, так как в настоящее время встречаются оба варианта. Номинальная мощность на малогабаритных резисторах не указывается, а определяется по размерам корпуса.

Цветовой код маркировки резисторов

Тип маркировки, при котором на корпус резистора наносится краска в виде цветных колец или точек называют цветовым кодом (см. на рис. 1.1). Каждому цвету соответствует определенное цифровое значение. Цветовая маркировка на резисторах сдвинута к одному из выводов и читается слева направо. Если маркировку нельзя разместить у одного, из выводов, то первый знак делается полосой шириной в два раза больше, чем остальные.

На резисторы с малой величиной допуска (0,1… 10 %), маркировка производится пятью цветовыми кольцами. Первые три кольца соответствуют численной величине сопротивления в омах, четвертое кольцо есть множитель, а пятое кольцо — допуск (рис. 1.1).

Резисторы с величиной допуска 20 % маркируются четырьмя цветными кольцами и на них величина допуска не наносится. Первые три кольца — численная величина сопротивления в омах, а четвертое кольцо — множитель.

Иногда резисторы с допуском 20 % маркируют тремя цветными кольцами. В этом случае первые два кольца — численная величина сопротивления в омах, а третье кольцо — множитель. Незначащий ноль в третьем разряде не маркируется.

В связи с тем, что на рынке радиоаппаратуры значительное место занимают зарубежные изделия, заметим, что резисторы зарубежных фирм маркируются как цифровым, так и цветовым кодом. При цифровой маркировке первые две цифры обозначают численную величину номинала резистора в омах, а оставшиеся представляют число нулей.

Например: 150 — 15 Ом; 181–180 Ом; 132 — 1,3 кОм; 113 —11 кОм.

Цветовая маркировка состоит обычно из четырех цветовых колец. Номинал сопротивления представляет первые три кольца, двух цифр и множителя. Четвертое кольцо содержит информацию о допустимом отклонении сопротивления от номинального значения в процентах. Определение номиналов зарубежных резисторов по цветовому коду такое же, как и для отечественных. Таблицы цветовых кодов отечественных и зарубежных резисторов совпадают.

Многие фирмы, помимо традиционной маркировки, используют свою внутрифирменную цветовую и кодовую маркировки. Например, встречается маркировка SMD-резисторов, когда вместо цифры 8 ставится двоеточие. Так, маркировка 1:23 означает 182 кОм, a:0R6 — 80,6 Ом.

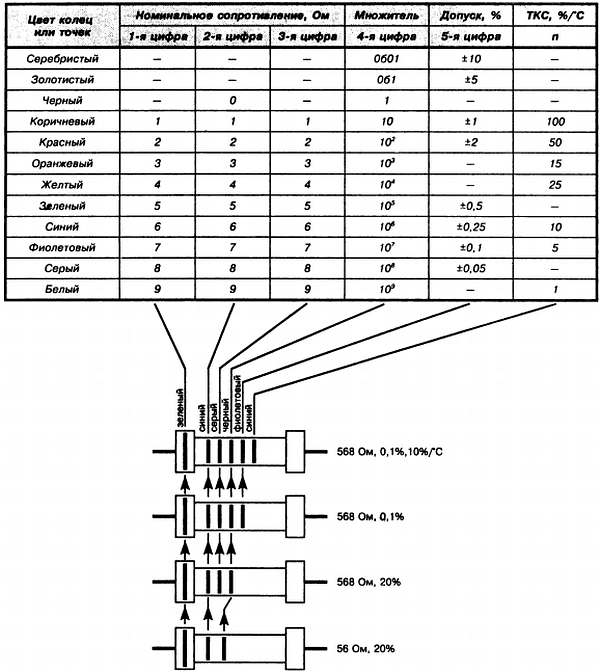

Рис. 1.1. Цветовая маркировка отечественных и зарубежных резисторов в виде колец или точек, в зависимости от допуска и ТКЕ

1.2. Конденсаторы

Общая характеристика

Конденсатором обычно называют устройство, которое обладает способностью накапливать электрический заряд. Конструктивно конденсатор представляет собой два проводника, разделенных диэлектриком.

Единицей электрической емкости конденсатора в системе СИ является фарада. Сокращенно обозначается буквой Ф. Названа в честь английского физика Майкла Фарадея. В радиоэлектронике используется емкость конденсатора, выраженная через дробные единицы фарад: пикофарад, нанофарад, микрофарад (1мкФ =10^{– 6} Ф; 1 нФ = 10^{– 9} Ф; 1 пФ = 10^{– 12} Ф; 1 мкФ = 10³ нФ = 10⁶ пФ). В старой радиотехнической литературе использовалась единица емкости — сантиметр: 1 см = 1,11·10^{– 12} Ф = 1,11·10^{– 6} мкФ = 1,11 пФ.

Конденсаторы, как и резисторы, бывают постоянные и переменные (КПЕ — конденсатор переменной емкости). Переменные конденсаторы бывают в виде нескольких блоков и подстроечные. В зависимости от материала диэлектриков современные конденсаторы делятся на следующие типы: бумажные, вакуумные, воздушные, керамические, лакопленочные, металлобумажные, оксидные, пленочные, слюдяные и электролитические.

Основные параметры

Основными параметрами конденсаторов являются: номинальная емкость (С_ном), которая обычно указывается на корпусе конденсатора, температурный коэффициент емкости (ТКЕ) и номинальное напряжение (U_ном). Номинальное напряжение — это максимальное допустимое постоянное напряжение, при котором конденсатор способен работать длительное время, сохраняя параметры неизменными при всех установленных для него температурах. На конденсаторах, в основном, указано номинальное рабочее напряжение при постоянном токе. При работе конденсатора в схемах переменного тока его номинальное напряжение, указанное на корпусе, должно в 1,5…2 раза превышать предельно допустимое действующее переменное напряжение цепи.

Маркировка

На корпусе конденсатора обычно указывают его тип, напряжение, номинальную емкость, допустимое отклонение емкости, ТКЕ и дату изготовления. Маркируют конденсаторы как и резисторы буквенно-цифровым кодом, который обозначает номинальную емкость, единицу измерения, допустимое отклонение емкости и ТКЕ. Например, маркировка на конденсаторе 62 pJL расшифровывается так: номинальная емкость 62 пФ с допустимым отклонением ±5 %, ТКЕ группы М75 (75·10^{– 6}/1 градус С). Буквенные коды единиц измерения номинальных емкостей приведены в табл. 1.3.
