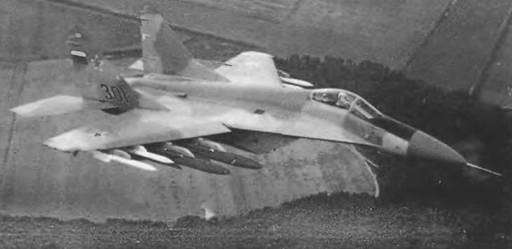

Вооружение МиГ-29С дополнительно включает УР класса «воздух-воздух» Р-27РЭ/ГЭ увеличенной дальности; до шести УР средней дальности Р-77; бомбы по 250 и 500 кг на шести узлах внешней подвески. Кроме того, на МиГ-29С подвешиваются подкрыльевые баки увеличенного объема на 1150 л.

Оптимально согласованные характеристики летательного аппарата, оборудования и вооружения, удачно спроектированная конструкция самолета, высокие характеристики двигателя позволили получить истребитель, превосходящий по ряду показателей существующие аналоги. В ближних воздушных боях МиГ-29 имеет некоторое преимущество над американским истребителем F-15С, превосходит на 15 % другой истребитель США — F-16 и на 40 % — французский «Мираж» 2000. В дальнем воздушном бою МиГ-29 примерно на 20 % эффективнее самолета «Мираж» 2000, а над F-16A (без ракет средней дальности) имеет подавляющее превосходство. В целом по боевой эффективности при действиях по воздушным целям фронтовой истребитель четвертого поколения МиГ-29 находится на уровне лучших мировых аналогов.

МиГ-29 экспортировался более чем в 20 стран. Незначительное число самолетов МиГ-29 применялось на заключительном этапе боевых действий в Афганистане, а также во время конфликта в Приднестровье. В составе ВВС Ирака эти самолеты использовались в ходе боевых действий в районе Персидского залива.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МиГ-31

ИСТРЕБИТЕЛЬ-ПЕРЕХВАТЧИК

МиГ-31 (код НАТО — «Foxhound») предназначен для борьбы со всеми классами аэродинамических целей (в том числе малоразмерными крылатыми ракетами, вертолетами и высотными скоростными самолетами класса SR-71) в любое время суток, в сложных погодных условиях, в сплошном и разрывном поле команд управления и наведения независимо от того, использует ли цель оборонительный маневр или электронное противодействие. Способен выполнять длительное патрулирование на значительном удалении от мест базирования.

Работа по программе глубокой модернизации самолета МиГ-25 началась в 1972 г. 16 сентября 1975 г. состоялся первый полет нового самолета МиГ-25МП (Е-155МП) Он предназначался для перехвата и уничтожения стратегических разведчиков SR-71 «Блэкбёрд», стратегических бомбардировщиков В-1В и крылатых ракет большого радиуса действия. Серийный выпуск МиГ-31 начался в 1978 г.

Построено 500 самолетов различных модификаций.

МиГ-31Б — истребитель-перехватчик с системой дозаправки в воздухе.

МиГ-31 М — усовершенствованный истребитель-перехватчик с новым бортовым оборудованием, двигателями и вооружением. Установлена более мощная РЛС, вооружение состоит из шести УР большой дальности Р-33 и высокоманевренных Р-77. Крыло имеет наплывы увеличенной площади, увеличены размеры гаргрота, изменено переднее остекление кабины пилота.

МиГ-31 А — одноместный опытный самолет с противоспутниковой ракетой.

МиГ-31 БМ — вариант с усовершенствованным БРЭО.

МиГ-31 БС — вариант с УР большой дальности Р-37.

МиГ-31 Д, МиГ-31 ДС — модернизированные варианты самолетов МиГ-31. Установлены двигатели ТРДДФ Д-30Ф6. Усовершенствовано БРЭО.

Базовый МиГ-31 — двухместный сверхзвуковой самолет с трапециевидным крылом умеренной стреловидности и стреловидным хвостовым оперением, выполненным по двухкилевои схеме, с дифференциально управляемым стабилизатором. Крыло трапециевидной формы, с углом стреловидности 41°. Его наплывы имеют стреловидность 70° и установлены для улучшения маневренности при больших углах атаки. Два киля вертикального оперения слегка развалены в стороны и несут на себе нагрузку в виде многочисленных антенн. Горизонтальное оперение цельноповоротное.

Планер МиГ-31 представляет собой цельнометаллический моноплан с боковыми воздухозаборниками. Он изготовлен из алюминиевых сплавов с рабочей температурой до 150 °C, а зоны высокого кинетического нагрева при больших сверхзвуковых скоростях выполнены из титана и нержавеющих сталей. Переднее остекление кабины летчика сделано сплошным, а для улучшения обзора при посадке наклон носовой части фюзеляжа увеличен на 7°.

Самолет оснащен двумя турбореактивными двигателями Д-30Ф-6 со взлетной тягой по 15 500 кгс, со смешением потоков наружного и внутреннего контуров за турбиной, с форсажной камерой сгорания и регулируемым всережимным соплом створчатой конструкции.

Топливо на самолете размещается в семи фюзеляжных, четырех крыльевых и двух килевых баках. Предусмотрена установка под крылом двух подвесных топливных баков общей емкостью 5000 л. Все самолеты МиГ-31 последующих модификаций оснащены системой дозаправки в воздухе от самолетов-танкеров Ил-78 или Су-24Т.

Самолет оборудован тележечным шасси. Носовая стойка шасси двухколесная, с грязезащитными щитами. Основные стойки имеют конструкцию тележек, в которых колеса расположены тандемом и со смещением относительно продольной оси. Такое шасси значительно снижает давление на грунт, что позволяет эксплуатировать МиГ-31 с грунтовых и ледовых аэродромов. Створки ниш основных стоек используются в полете в качестве отклоняемых на угол 44° тормозных щитков общей площадью 1,39 м². Они могут быть выпущены даже на сверхзвуковых скоростях.

Для решения задач дальнего перехвата и обеспечения полуавтономных действий в радиолокационном поле самолет оснащен уникальной РЛС с фазированной решеткой и квазинепрерывным излучением, способной обнаруживать малоразмерные цели на фоне земли. МиГ-31 — практически единственный самолет, который может перехватывать и уничтожать крылатые ракеты, летящие на предельно малых высотах.

бортовое оборудование самолета обеспечивает применение ракетного вооружения с радиолокационными и инфракрасными ГСН. В его состав входит импульсно-доплеровская РЛС СБИ-16 «Заслон» с ФАР большой мощности (дальность обнаружения воздушной цели в передней полусфере 200–320 км, в задней полусфере 90–150 км, дальность захвата соответственно 120–250 и 70–120 км).

РЛС позволяет обнаруживать и поражать самолеты (в том числе и малозаметные), вертолеты и крылатые ракеты в верхней полусфере и на фоне земли, осуществлять одновременное сопровождение до десяти целей и наведение управляемых ракет на четыре цели (на МиГ-31 М установлена более мощная РЛС, которая может одновременно наводить УР на шесть различных целей).

Самолет оснащен также ИК-системой поиска и сопровождения целей. Теплопеленгатор (дальность обнаружения до 50 км) размещен в полуутопленном положении под носовой частью фюзеляжа на шарнирном подвесе (горизонтальный сектор обзора 60°, вертикальный +67; -13°), позволяющем выпускать его в полете в рабочее положение. Цифровой автоматический помехозащищенный комплекс дальнего радионаведения АКРЛДН обеспечивает взаимодействие с наземными пунктами управления системы ПВО.

Навигационное оборудование включает радионавигационные системы «Тропик» (соответствует системе «Лоран» с точностью определения координат 0,13–1,3 км на расстоянии 2000 км) и «Маршрут» (соответствует системе «Омега» с точностью определения координат 1,8–3,6 км на дистанции 2000–10000 км). Возможно применение самолета на арктическом театре военный действий.

Наибольшая боевая эффективность применения МиГ-31 достигается групповыми действиями четырех самолетов, связанных между собой информационным взаимодействием через АСУ с автоматическим обменом информацией и целеуказанием в составе группы (цифровая система закрытой связи АНД-518 обеспечивает обмен радиолокационной информацией между самолетами на расстоянии до 200 км) Такой вариант боевого применения позволяет группе МиГ-31 из четырех самолетов контролировать воздушное пространство шириной до 1000 км. Возможность ведения информационного обмена обусловливает применение МиГ-31 для дальнего радиолокационного обнаружения, наведения на цель самолетов типа Су-27 и МиГ-29.

Сложное радиотехническое оборудование потребовало ввести в экипаж штурмана-оператора, главной задачей которого является контроль за воздушным пространством и разработка тактики перехвата групповых целей. В кабине оператора установлен крупноформатный индикатор тактической обстановки на ЭЛТ. Кабина летчика оборудована цветным ИЛС ППИ-70В, не имеющем к настоящему времени серииных зарубежных аналогов.

Вооружение самолета МиГ-31 включает четыре УР большой дальности Р-33 на полуутопленных узлах внешней подвески под фюзеляжем, две ракеты средней дальности Р-40 с тепловой или радиолокационной полуактивной системой наведения на подкрыльевых узлах подвески, до четырех ракет ближнего боя Р-60 (Р-60М) под крылом на сдвоенных узлах подвески, шестиствольную пушку ГШ-23-6 (калибр 23 мм, боекомплект 260 патронов, скорострельность 800 выстр./мин).
