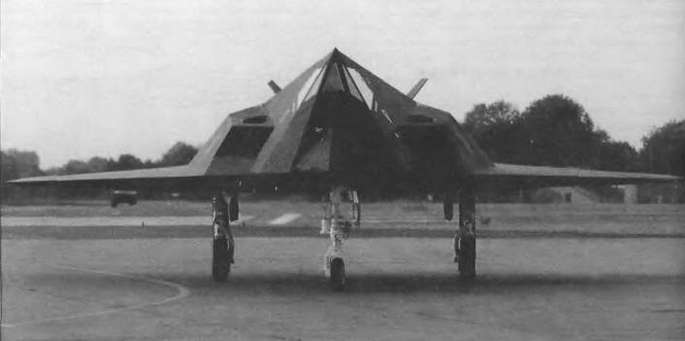

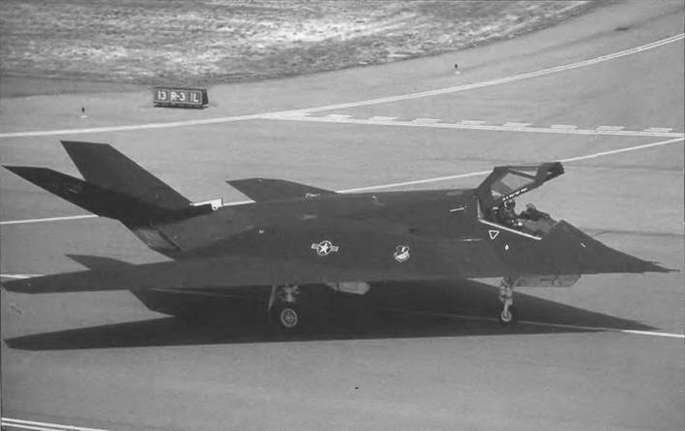

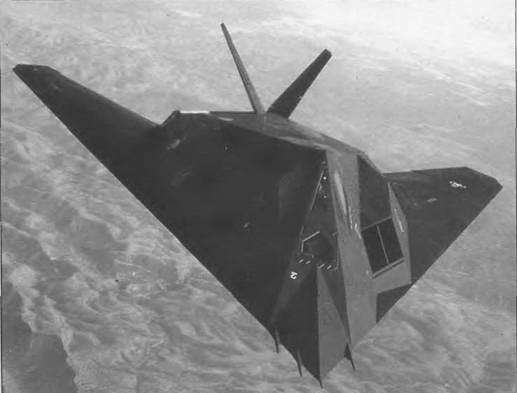

Прицельно-навигационная система обеспечивает скрытость атаки наземных целей. Она включает датчик тепловизионной системы FUR, лазерный целеуказатель, который оптически юстируется и устанавливается в утопленной в фюзеляже турели перед кабиной, и высокоточную инерциапьную систему. Возможно применение спутниковой системы навигации при условии наличия конформной антенны. ИК-датчики переднего и нижнего обзора смонтированы раздельно в переднем отсеке непосредственно перед фонарем кабины и на нижней поверхности самолета и прикрыты материалом, пропускающим ИК-излучение. Лазерные устройства целеуказания и сопровождения скомплексированы с ИК-датчиками.

Отсек вооружения размером 4,9x1,83 м закрывается двумя створками с гидравлическим приводом. Нормальная боевая нагрузка включает две бомбы GBU-10/GBU-27 с лазерным наведением массой по 907 кг. Самолет может нести управляемую бомбу GBU-15 с тепловизионной ГСН, УР AIM-130 класса «воздух-поверхность», бетонобойную бомбу BLU-109, кассеты SUU-20 с учебными боеприпасами (в некоторых источниках отмечается, что самолет F-117A может нести УР «Мейверик» AGM-65 или «ХАРМ» AGM-89). Кроме того, для самолета разработано небольшое семейство оружия с повышенной точностью наведения.

Впервые ВВС США применили два самолета F-117A в ходе операции вторжения в Панаму «Джаст Коз» в декабре 1989 г. для бомбардировки казарм национальной гвардии, причем точность бомбометания оказалась невысокой из-за плохих погодных условий и ошибок летчиков. Следующее боевое применение F-117А было осуществлено в ходе боевых действий в Персидском заливе, где участвовало уже 42 самолета. Первый бомбовый удар в операции «Буря в пустыне» 17 января 1991 г. нанесли именно самолеты F-117A. За все время операции F-117A выполнили 1271 вылет и сбросили более 2000 т бомб с лазерным наведением. Результативность боевых вылетов составила 80–95 % (во Вьетнаме средняя результативность была 33 %) при норме для самолетов обычных типов 50 %.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Экипаж, чел. 1

Скорость, число М:

максимальная 1

крейсерская 0,8

Практический потолок, м 15 500

Дальность, км:

перегоночная 3500

действия 1060 Масса, кг:

максимальная взлетная 23 815

пустого самолета 13 609

Максимальная боевая нагрузка, кг 2270

Габариты самолета, м:

размах крыла 13,20

длина 20,08

высота 3,78

Двигатель

ТРДД General Electric F404-GE-F1D2, кгс 2 по 4900.

Lockheed F-22A Raptor Локхид F-22A «Рэптор»

МНОГОЦЕЛЕВОЙ ИСТРЕБИТЕЛЬ

Предназначен для завоевания превосходства в воздухе при проведении воздушных и наземно-воздушных операций и противодействия системам ПВО.

Борьба за контракт на разработку нового малозаметного тактического истребителя (ATF) вели компании «Локхид» и «Нортроп». Первый опытный самолет компании «Локхид» YF-22 со специально спроектированными двигателями YF-120 поднялся в воздух 29 сентября 1990 г., а 30 октября 1990 г. взлетел другой опытный образец с альтернативными двигателями YF-119. После совместных испытаний с конкурирующим проектом компаний «Нортроп/Макдоннелл-Дуглас» YF-23 самолет YF-22 с двигателями YF-119 был объявлен победителем.

ВВС США планировали ввести в строй первую эскадрилью самолетов F-22A в 2002 г., а общее число самолетов довести до 648 машин. Однако программа была прервана 25 апреля 1992 г., когда второй опытный образец получил повреждения во время тренировочного полета. К этому времени самолет успел обрести несколько названий «Лайтнинг» II, «Супер Стар», «Рейпер» и наконец «Рэптор».

Самолет построен по интегральной аэродинамической схеме с трапециевидным в плане высокорасположенным крылом и хвостовым оперением, включающим широко разнесенные и наклоненные наружу кили с рулями направления и горизонтальные поверхности, расположенные непосредственно рядом с крылом. При проектировании самолета F-22 обеспечению малой заметности уделялось меньше внимания, больше — повышению маневренности и управляемости. Тем не менее на нем применены все элементы технологии «стелс» (малоотражающие формы, радиопоглощающие материалы, средства РЭБ и малоизлучающее БРЭО) и его ЭПР должна быть меньше 1 % ЭПР истребителя F-15.

В планере самолета F-22A широко используются легкие термостойкие и прочные композиционные материалы, в том числе 15 % деталей изготовлено из композитов на основе термопластических смол, 20 % — термореактивных смол. Титановые сплавы составляют 33 % массы, алюминиевые — 11 %, сталь — 5 % и прочие материалы — 16 %.

По сравнению с опытным образцом у F-22A изменена конструкция. Размах крыла увеличен до 13,59 м без увеличения площади крыла, уменьшена стреловидность передней кромки до 42° (вместо 48°) и толщина корневой части крыла, уменьшена площадь двухкиливого вертикального оперения до 27,12 м², одноместная кабина перемещена вперед для увеличения обзора, а воздухозаборник смещен назад на 0,45 м, длина фюзеляжа при этом стала меньше на 63 см.

«Рэптор» оснащен двумя двигателями F-119 и ВСУ. Боковые подкрыльевые воздухозаборники ромбовидного сечения с нерегулируемыми S-образными каналами для экранирования компрессоров двигателей. Сопла двигателей плоские поворотные с неподвижными боковыми стенками и подвижными верхними и нижними панелями, предназначенными для регулирования площади поперечного сечения сопла и отклонения вектора тяги по тангажу на угол ±20°, что улучшает взлетно-посадочные характеристики.

Система управления цифровая электродистанционная с волоконно-оптическими линиями передачи данных (100 Мбайт/с), обеспечивающая высокую маневренность и способность совершать крейсерский полет на сверхзвуковой скорости.

Самолет F-22A — первый истребитель, который оснащается полностью комплексной системой бортового электронного оборудования, в отличие от современных истребителей, оснащенных БРЭО, работающим по федеративному принципу, когда большое число отдельных систем связано между собой цифровой информационной шиной.

В состав интегрированного комплекса БРЭО входит центральная комплексная система обработки данных, система связи, навигации и опознавания ICNIA и боевой электронный комплекс, включающий систему РЭБ INEWS, РЛС с активной фазированной антенной решеткой и систему оптоэлектронных датчиков EOSS. Для различных подсистем БРЭО используются общие процессоры сигналов и данных, а также антенны, на кабинных индикаторах представляются данные различных бортовых систем. Система ICNIA имеет ряд функций, выполняемых в настоящее время различными бортовыми передатчиками, приемниками и процессорами, которые она объединяет в единый комплекс общих модулей, имеющих меньшие размеры, но большие производительность и надежность.

Управляемые ракеты класса «воздух-воздух» размещаются внутри фюзеляжа. Четыре ракеты AIM-9 «Сайдуиндер» находятся в отсеках по бокам воздухозаборников, а четыре ракеты AMRAAM — в отсеке нижней части фюзеляжа. Кроме того, самолет вооружен усовершенствованным вариантом пушки М61А1 калибра 20 мм.

Истребитель F-22A имеет на 25 % большую дальность боевого применения по сравнению с самолетом F-15C с форсажными камерами. Более высокая тяговооруженность самолета F-22A обеспечивается благодаря сочетанию перспективных материалов, позволяющих повысить прочность и срок службы, более совершенных методов охлаждения, аэродинамики снимаемых сред и цифровой электронной системы регулирования работы двигателя.
