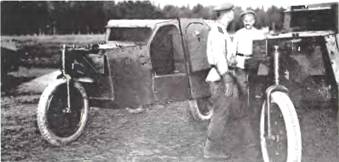

Бронеавтомобили Филатова, 3X2,1916 г.
ФН
(FN)
Льеж-Эрсталь/Брюгге Бельгия 1914-1968
Легковые автомобили, выпускавшиеся Бельгийской национальной оружейной фабрикой ФН (Fabrique National d'Armes de Guerre, FN), применялись во время Первой мировой войны, а к изготовлению армейских грузовиков фирма приступила лишь в начале 30-х гг. Первым специальным военным автомобилем ФН считается 8-местный грузопассажирский вариант «Колониаль» (Colo-niale) с рядным 8-цилиндровым 60-сильным мотором, передней независимой подвеской и колесами большого диаметра, созданный на шасси 2,5-тонного грузовика для армий африканских колоний Бельгии. По соглашению с фирмой «Ситроен» (Citroen) в 1934-40 гг. было изготовлено 130 полугусеничных артиллерийских тягачей «ФН-Кегресс», основой которых послужил грузовик «Минерва» (Minerva) с 6-цилиндровым

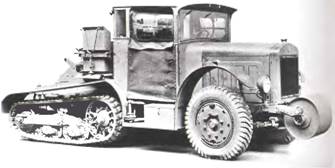

ФН-Кегресс, 1934 г.

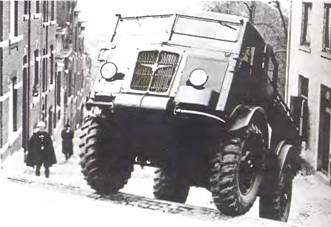

ФН-63Р, 4X4,1938 г.

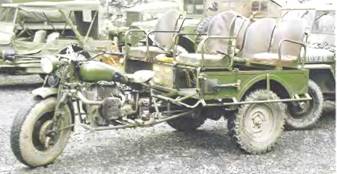

ФН Трикар ТЗ, 3X2,1940 г.

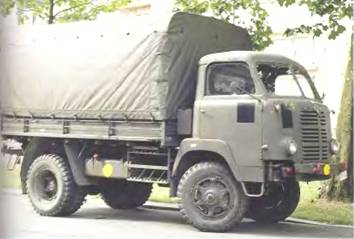

ФН-Броссель-Мьессе 62C4RM, 4X4,1954 г.
ФН-62Р-АВ, 4X4,1966 г.
ФН AS24, 3X2,1964 г.
В 1936 г. фирма разработала первый бескапотный 5-тонный полноприводный армейский грузовик «63С» (4x4) с 4,0-литровым силовым агрегатом, который в варианте легкого тягача «63Р» предполагалось поставлять в польскую армию. До оккупации Бельгии в 1940 г машин серии «63» удалось построить 500 экземпляров. Одновременно на базе своих серийных мотоциклов компания ФН выпускала универсальное 3-колесное шасси «Трикар» (Tricar) грузоподъемностью 550-675 кг, служившее в бельгийской армии для доставки мелких грузов, разведки, установки пулеметов и 20-мм зенитных орудий Базовый вариант ТЗ (12ТЗ) оснащался оппозитным 2-цилиндровым мотоциклетным мотором (992 см', 22 л.с), 3- или 4-ступенчатой коробкой с 2-ступенчатым редуктором и передачей заднего хода, механическим приводом тормозов и задним мостом автомобильного типа на рессорной подвеске. Длиннобазная модель имела индекс Т8. В 1939-40 гг. был собран 331 экземпляр «Трикара».
В 1947-49 гг. фирмы ФН, «Броссель» (Brossel) и «Мьессе» (Miesse) разработали проект стандартизованного бельгийского армейского грузовика с полезной нагрузкой 3,0-4,5 т. Первый заднеприводный вариант ФН-62С был собран в 1949-50 гг. для бельгийских ВВС в количестве 80 экземпляров, но наиболее успешным оказался полноприводный грузовик «62C4RM» (4x4), известный под маркой «ФН-Броссель-Мьессе». Он был оборудован 6-цилиндровым бензиновым двигателем (4,3 л, 80~92 л.с), 4-ступенчатой коробкой передач, гидроприводом тормозов и рессорной подвеской обоих неразрезных мостов. Цельнометаллическую кабину для него разработала и выпускала бельгийская автобусная фирма «Йонкхеере» (Jonckheere). Автомобиль имел полную массу 9,5 т и достигал скорости 76 км/ч. В 1952-59 гг. на оружейном заводе ФН в Брюгге таких машин было изготовлено 4050 единиц, прослужив ших в бельгийской армии до середины 90-х гг.

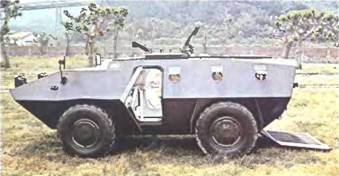

В рамках программы создания новой техники для НАТО в 1951 г. ФН разработала проект 1-тонного многоцелевого автомобиля «62F» (4x4), единственного бельгийского джипа, а в период 1955-63 гг в небольших количествах собирала армейские тягачи, передвижные радиостанции и пожарные машины «Арденн» (Ardennes) с многотопливным мотором ФН-652 (125-135 л.с). На их шасси с 1957 г. выпускался бронеавтомобиль «62F-AB» полной массой 7,4-8,3 т, вооруженный 1~2 пулеметами, минометом и пушками калибра 60 или 90 мм. До 1968 г. их собрали всего 61 экземпляр. Эта машина стала последним представителем военной автотехники марки ФН.
С прекращением новых военных заказов компания ФН оказалась на грани банкротства, но жизнь ее автомобильного отделения на короткое время продлил выпуск оригинального 4-местного авиадесантного мини-транспортера AS24 (3x2) с колесной базой 1270 мм и полезной нагрузкой 250 кг, разработанного инженером Штраусслером (Straussler). Это была легкая 3-колесная складная тележка с трубчатой рамой и тремя колесами с миниатюрными арочными шинами, оснащенная 2-цилиндровым мотоциклетным мотором (243,5 см", 15 л.с), смонтированным над неразрезной задней осью, 4-ступенчатой коробкой без заднего хода, обычным рулевым колесом, воздействовавшим на одиночное переднее колесо, и механическим приводом двух задних тормозов. В боевом положении габаритные размеры составляли 1890x1640x890 мм, в сложенном состоянии -1040x1640x750 мм. Машина весила всего 224 кг, могла буксировать прицеп грузоподъемностью 250 кг, развивала скорость 57 км/ч и имела запас хода 200 км. Время ее развертывания после приземления не превышало одной минуты. AS24 предлагали в различных транспортных, штабных, санитарных, пожарных и боевых исполнениях. В1961-66 гг. было собрано 300 тележек, которые до сих пор состоят на вооружении бельгийских ВВС. В настоящее время компания ФН остается авторитетным изготовителем различного вооружения.
ФОДЕН
(FODEN)
Сэндбеч
Великобритания 1900-Несмотря на высокие достижения компании «Фоден» в области коммерческих грузовиков и тягачей, в военной сфере ей так и не удалось занять лидирующего положения. Еще в начале XX века британское военное ведомство обратило внимание на первые же выпущенные фирмой паровые тягачи и в декабре 1901 г. провело отборочные испытания, которые выиграл 3-тонный паровик – четвертый прототип образца 1900 г. Несмотря на успех, первый небольшой заказ на 5-тонные паровые грузовики, самосвалы и тягачи для ВМФ страны поступил лишь в 1914 г. Они напоминали небольшие паровозы с горизонтальным водяным котлом и высокой дымовой трубой, поставленные на чугунные колеса с массивными резиновыми шинами. Над котлом располагалась одноцилиндровая паровая машина, которая при помощи криво-шипно-шатунного механизма приводила промежуточную ось с огромным маховиком, от которой крутящий момент подавался цепной передачей на задние колеса. Такие паровики развивали скорость 58 км/ч, запаса воды им хватало всего на 25~30 км пробега.
Паровой самосвал «Фоден 5t», 1918 г.
Фоден DG6/12, 6X4,1941 г.
Фоден ТЕ, 6X4,1967 г.
Фоден MMV, 6X6,1978 г.
В 20-30-е гг. «Фоден» выпускал исключительно гражданскую продукцию, переключившись в 1931 г. на дизельные грузовики с кабиной над двигателем. В начале Второй мировой войны он получил контракт на изготовление 770 танков «Крусейдер» (Crusader) и «Центавр» (Centaur), а также снарядов для авиационных пушек. В 1940 г. поступил первый заказ на армейские грузовики. Это были военизированные бескапотные машины DG4/6, DG5/7,5 (4x2) и DG6/12 (6x4) из гражданской серии S образца 1936 г грузоподъемностью 6,0, 7,5 и 10 т соответственно, оснащавшиеся дизельными двигателями «Гарднер» (Gardner) и съемными кабинами S10 с алюминиевой облицовкой и наблюдательным люком.
На первой машине использовались мотор «Гарднер 4LW» (5,5 л, 68 л.с), 5-ступенчатая коробка передач с дополнительным 2-ступенчатым редуктором, главная червячная передача, гидропривод тормозов и рессорная подвеска. На двух других устанавливался дизель 6LW (8,2 л, 102 л.с). Таких машин было изготовлено 1750 экземпляров, которые поступали в британские войска в Северной Африке.
После войны вновь наступило длительное затишье, когда «Фоден», не принимавший участия ни в одном военном проекте, надолго лишился крупных заказов на армейские автомобили. Вместе с тем в небольших количествах в вооруженные силы страны поступали доработанные коммерческие грузовики и тягачи «Фоден» для доставки танков и тяжелых военных грузов. Среди них были балластный тягач FE6/70 (6x4) для буксировки 70-тонных прицепов (1953-54 гг.), партия бортовых автомобилей ТЕ (6X4) с кабиной S21 (1967 г.) и седельный тягач «Супер Холмастер» (Super Haulmaster) 6x4 с 4-местной кабиной (1977-79 гг.), рассчитанный на работу в составе автопоездов полной массой до 150 т. Последний получил американский 400-сильный дизель «Камминс» (Cummins) и 9-ступенчатую коробку передач.
Критическое положение фирмы «Фоден», оказавшейся к началу 70-х гг. на грани банкротства, заставило ее вновь предложить свои услуги Министерству обороны.
Фоден LMV, 8X4,1979 г.
Фоден IMMLC, 8X6,1993 г.
Фоден MMV, 6X6,1985 г.
Фоден MMV, 6X6, 2001 г.
Учитывая огромный опыт компании в создании тяжелой автомобильной техники, летом 1973 г. оно выдало заказ на 1000 многоцелевых авиатранспортабельных шасси грузоподъемностью 1 01б т и полной массой 22~32 т , выполненных по требованиям НАТО и получивших кодовое наименование «Юнивёрсал» (Universal). Эта гамма включала две серии – «автомобили ограниченной проходимости» LMV (Low Mobility Vehicles) и «автомобили средней проходимости» MMV (Medium Mobility Vehicles). В первую входили дорожные машины с колесными формулами 6x4 и 8x4, во вторую – вседорожные модели 6x6. Прототипы оснащались 14-литровым дизелем «Камминс» мощностью 323 л.с, но в производство пошли автомобили с английским 6-цилиндровым 12,2-литровым дизельным двигателем «Роллс-Ройс Игл» (Rolls-Royce Eagle) мощностью 220 и 305 л.с.
