Эскадренные миноносцы класса 'Доброволец'

Отличавшаяся большим консерватизмом фирма приняла в первую очередь те новшества, которые облегчали серийную постройку, обещали технологические выгоды и способствовали успешной сдаче кораблей. Заботы же об эксплуатационной надежности механизмов оставались на втором плане. Откровенное стремление фирмы отстоять прежде всего свои коммерческие интересы, как это было и в предшествующих заказах, проявилось в ходе постройки и сдачи кораблей. За многие предметы снабжения, не включенные в контракт (и это еще одна из загадок заказа), фирма потребовала и получила дополнительную плату, но с устранением неполадок не спешила.

Согласно спецификации корпуса, длина корабля между перпендикулярами (отсчитывая кормовой от оси баллера руля) составляла 69 м (на прототипе 61 м), наибольшая ширина по шпангоутам 8,3 м (7 м), высота от верхней части киля до верхней части бимса 4,4 м (4 м), осадка без пятки ахтерштевня 2,4 м, осадка наибольшая 3 м. Наружная обшивка из стальных листов в средней части корпуса имела толщину 5,5 мм. До высоты 300 мм выше ватерлинии все листы наружной обшивки перед сборкой подвергались оцинковке. Традиционно усиленными были листы корпуса, подвергавшиеся при изгибе наибольшим напряжениям: ширстрека 8 мм в средней части и 5 мм в оконечностях. Листы, смежные с ширстреком поясов имели толщину 6 и 4,5 мм, килевого пояса 9 и 7 мм, смежные с килем – 7 и 5 мм. Шпангоутами служили угольники 75 х 65 х 6 мм. Расстояние между ними (шпация) было также традиционным – 500 мм.

Палубным настилом служили стальные листы толщиной 5 мм в средней части и 4 мм в оконечностях. Усиленные листы палубы, прилегавшие к борту (палубный стрингер) имели толщину 8 и 5 мм. Водонепроницаемые переборки толщиной 3,5-4 мм подкреплялись стойками из угольников и располагались на шпангоутах 3/4, 16, 35, 37, 49, 61, 75, 77, 89, 101, 103/105, 129. Соответственно ведя отсчет с кормы, как это было принято в германском судостроении, корабль разделялся на основные отсеки: кормовой, провизионный, кормовой офицерский, кормовые котельные отделения, машинное отделение, носовые котельные отделения и таранный отсек. Узкие разделительные отсеки (коффердамы), образованные поперечными переборками на шпангоутах 35-37, 75-77 и 101-103, обеспечивали живучесть энергетической установки и частично использовались в качестве поперечных угольных ям. Уголь размещался также по бортам по обе стороны от кочегарных отделений. Для машин такой защиты почему-то не предусматривалось.

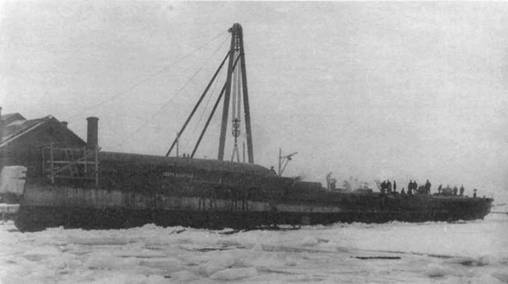

"Эмир Бухарский" на достройке.

В окончании (от носа) вытянутого полубака располагались рулевая и боевая рубки с командным мостиком. В них устанавливали приборы управления кораблем. Они включали переговорные трубы, машинный телеграф, компас, паровой и ручной штурвалы. Рулевые приводы, компас и машинный телеграф предусматривались также на кормовом мостике. Три полноповоротных однотрубных минных аппарата располагались в диаметральной плоскости. По левому борту был проложен рельсовый путь для подачи к аппаратам торпед, хранившихся в трюме под помещениями команды.

Главнейшим отличием от прототипа были стандартный для всех "народных крейсеров" набор вооружения: две концевых 75-мм пушки (на баке и на юте) и установленные по бортам 57-мм пушки. Они заменяли вооружение, применявшееся на "Бдительном" (одна носовая 75-мм пушка и пять 47-мм). Более надежной стала (против прототипа) конструкция винто-рулевого комплекса. Вместо сильно выдававшейся за линию киля легкой рамы ахтерштевня, на которую опирался своей пяткой простой руль, применили руль полубалансирный, а раму ликвидировали. Благодаря увеличенной осадке корабля руль и винты стали меньше выступать за линию киля. Все это уменьшало риск повреждения на мелководье и избавляло корабль от опасных повреждений рулевого управления (подобный случай произошел с миноносцем № 204 в 1904 г.).

Полезным новшеством стало и применение бортовых отводов – защитной конструкции, оберегавшей лопасти винтов от ударов о причалы и от запутывания в винтах швартовных тросов. Устранен был и анахронизм, шедший еще от обычаев парусного флота, – размещение фок-мачты впереди носового мостика. Теперь мачту, как это начали делать на больших кораблях, разместили в блоке с боевой и рулевой рубками. Это позволяло не терять времени на подъем сигналов. Ушли и от чисто немецкого размещения рубок и мостиков на верхней палубе в удалении от полубака. Просвет между ними (явно видимый на фотографиях германских миноносцев) ликвидировали.

В конструкции якорного устройства фирма сохранила способ палубной укладки якорей. Бортовые клюзы предусматривали проход через них лишь якорных цепей и тросов. Втягивание якоря в клюз (как это было сделано еще на русских канонерских лодках "Манджур" и "Кореец" в 1886 г.) примененные бесштоковые якоря системы Инглефильда не допускали. Рутинная привычка к устарелым решениям и здесь дала себя знать.

Чертеж предоставлен журналом “Судостроение*.

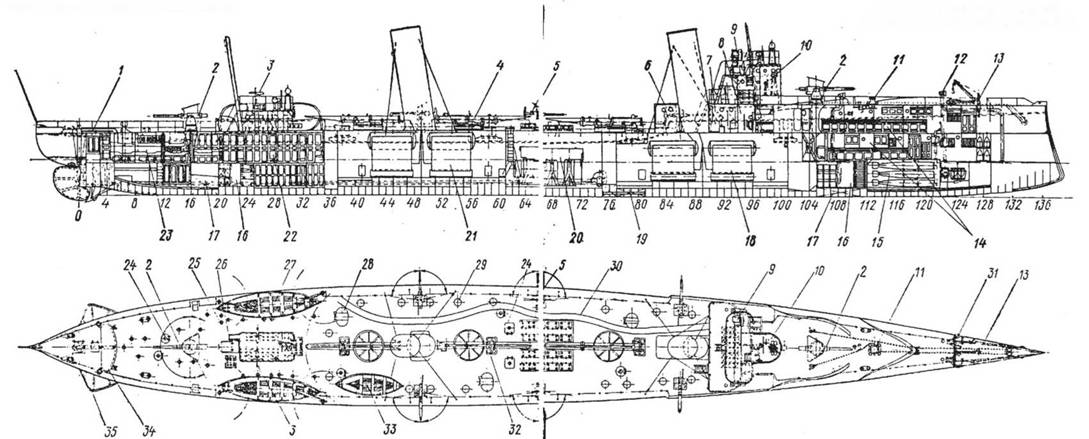

Эскадренный миноносец типа "Финн". (Продольный разрез и план верхней палубы)

1-румпель» 2-75-мм орудие, 3-трехлинейный пулемет системы "Максим", 4-45-см однотрубный минный аппарат, 5- 57-мм орудие. 6-радиотелеграфная рубка, 7-камбуз, 8- рулевая рубка, 9-60-см прожектор. 10-боевая рубка» 11-паровой шпиль. 12- вентиляционный дефлектор, 13- катбалка, 14- кубрик команды, 15-минный погреб, 16-патронный погреб. 17- цистерна для пресной воды, 18-котея Шульца-Торникрофта (малый), 19-цистерна для питательной воды, 20-главная паровая машина, 21- котел Шульца-Торникрофта(большой). 22- офицерские помещения. 23-кубрик унтер-офицеров. 24-сходной люк, 25-палубный иллюминатор, 26-сходной тамбур, 27- спасательный вельбот, 28-вснтиляционный дефлектор котельного отделения, 29-горловина угольной ямы, 30-рельсовый путь для подачи мин Уайтхеда, 31- якорь Инглефильда, 32- световой люк котельных отделений. 33- рабочая шлюпка. 34- штуртросы, 35-отводы гребных винтов

Русский флот все еще не был готов к этой маленькой "революции" в оптимизации якорного устройства, а немецкая фирма на прогрессивном, но сопряженном с лишней работой новшестве, конечно, не настаивала.

Полы всех помещений состояли из 3-мм стальных листов, покрытых линолеумом. Помещения для команды (одно под баком, другое ниже жилой палубы) рассчитывались на 46 человек. Мебель изготовляли из алюминия или легкого соснового дерева с филенками из алюминия или проволочной сетки. Офицерские помещения включали каюту командира, четыре одноместных каюты, одну двухместную, кают-компанию, буфет и ватерклозеты. Вся мебель выполнялась из полированного орехового дерева. В каюте командира устанавливали волосяной диван в чехле, койку, прикрепленную к стене, стол из полированного орехового дерева, письменный стол, умывальник, зеркала, шкафы. Каюты офицеров снабжали комбинированными спальными диванами с ящиками для белья, умывальником и шкафами. В кают-компании полагались диван, стол из полированного дерева, два буфета, стулья, зеркала и часы. Подволоки зашивали линолеумом и окрашивали цинковыми белилами. Кондукторы помещались в трехместной каюте. Здесь ставили три койки, ящики, умывальник, шкафы, полки.

Два погреба боеприпасов (носовой и кормовой) вмещали 320 патронов для двух 75-мм пушек и 620 для предполагавшихся вначале 47-мм пушек. С заменой этих пушек на 57-мм погреба переделали. Шесть корпусов мин Уайтхеда хранились в водонепроницаемом помещении в носовой части. Вблизи них хранили и головные зарядные отделения. Предусматривались две спасательные шлюпки длиной по 7,5 м и одна деревянная сигнальная мачта, которая раскреплялась стальными штагами. Камбуз с плитой размещали за рулевой рубкой. По всем 14 основным помещениям прокладывали вентиляционные трубы для естественной вентиляции.

О водоотливной системе в спецификации говорилось: "Котельные отделения, машинные отделения, помещения для офицеров и команды снабжены эжекторами. Кроме того, установленная в машинном отделении центробежная помпа может служить для выкачивания из трюма. Носовая и кормовая переборки, предохраняющие судно при столкновениях, равно как носовая и кормовая переборки в машинном отделении, будут иметь клинкеты, через которые удобно перепускать воду." Для удаления небольших скоплений воды предусматривался ручной насос. Динамо-машину для электрического освещении устанавливали, как это стало принято, в машинном отделении.
