Таким образом, вы можете выбрать наиболее подходящий вид для созданной диаграммы, чтобы более информативно представить свои данные.
Рассмотрим еще один вид диаграмм. Допустим, есть некая организация, занимающаяся продажей различной электронной и бытовой техники. Вам нужно не столько продемонстрировать на графике уровень продаж, сколько показать, какую долю от общих продаж составляют различные группы товаров.
Для этого примера подготовьте таблицу, изображенную на рис. 8.15.

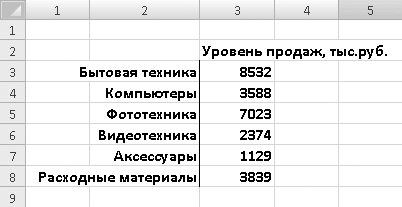

< image l:href="#"/>Рис. 8.15. Пример таблицы сравнительного анализа продаж
1. Перейдите на вкладку Вставка ленты,
2. Щелкните правой кнопкой мыши на появившейся рамке и в контекстном меню выполните команду Выбрать данные.
3. Нажмите кнопку Добавить, расположенную в области Элементы легенды (ряды) появившегося диалогового окна. Откроется диалоговое окно Изменение ряда.
4. В поле Имя ряда введите название диаграммы или выберите ячейку с названием диаграммы. Мы выберем ячейку с текстом Уровень продаж, тыс. руб.
5. В поле Значения укажите диапазон ячеек R3C3:R8C3. Эти ячейки содержат данные о продажах.
6. Закройте диалоговое окно Изменение ряда, нажав кнопку ОК. Круг диаграммы будет разделен на несколько цветных секторов, каждый из которых показывает долю продаж определенного вида товара от общего объема (рис. 8.16).

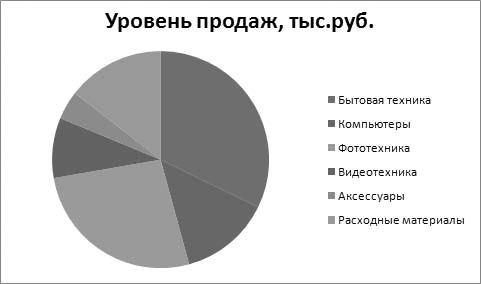

Рис. 8.16. Сектора круга показывают долю продаж каждого вида продаж от общего объема
В данный момент мы не можем определить, какому товару принадлежит тот или иной сектор диаграммы, так как в легенде каждому цвету просто присвоен определенный номер. Исправим это.
1. Нажмите кнопку Изменить, расположенную в области Подписи горизонтальной оси (категории). Появится диалоговое окно Подписи оси.
2. В поле Диапазон подписей оси укажите диапазон ячеек с названиями категорий товаров (R4C2:R9C2).
3. Закройте диалоговое окно Подписи оси.
Теперь наша диаграмма наглядно представляет доли продаж каждой категории в общем объеме. Полный круг показывает собой общий уровень продаж компании, а сектора – доли продаж каждой категории товаров (рис. 8.17).
Рис. 8.17. Готовая круговая диаграмма
На этом работу с диаграммой можно было бы считать законченной, но вы можете внести еще несколько штрихов в общее оформление диаграммы.
Работа с диаграммами на вкладках Конструктор и Макет
Несколько изменим вид круговой диаграммы.
• Выделите диаграмму и перейдите на вкладку Конструктор.
• Раскройте галерею Макеты диаграмм и выберите Макет 1.
Обратите внимание, что легенда справа от диаграммы исчезла. В крупных секторах появились названия категорий товаров, а мелкие сектора помечены выносками с названиями (рис. 8.18). Кроме того, теперь в каждом секторе обозначена доля категории товара от общего объема в процентах. Это очень удобное свойство, поскольку не всегда представляется возможным уловить
разницу между сравнительно одинаковыми по размеру секторами на глаз.Рис. 8.18. Альтернативное представление диаграммы
Выберите для диаграммы Макет 2. Категории товаров теперь представлены в легенде, расположившейся над диаграммой, а в секторах указана процентная доля продаж отдельных видов товаров от общего объема.
Вы можете изменить цветовую схему диаграммы.
1. Выделите диаграмму.
2. Раскройте галерею Стили диаграмм. В галерее представлены различные образцы цветового оформления диаграмм.
3. Поочередно выберите несколько стилей для диаграммы. Цветовая схема диаграммы будет меняться.
Для печати диаграммы на монохромном принтере вы можете выбрать один из стилей, расположенных в левом столбце галереи. Сектора вашей диаграммы будут окрашены в серые тона с различной градацией.
Некоторые свойства диаграммы можно изменить и на вкладке Макет.
1. Перейдите на вкладку Макет.
2. Щелкните на кнопке Легенда, расположенной в группе Подписи.
3. В появившемся списке вариантов размещения легенды выберите пункт Добавить легенду снизу. Легенда появится под диаграммой.
4. Выберите вариант размещения легенды Добавить легенду слева. Легенда появится слева от диаграммы.
5. Выберите вариант размещения легенды Нет. Легенда будет удалена с диаграммы.
Некоторые свойства, доступные на вкладке Макет, различаются для разных видов диаграмм. К тому же для некоторых типов диаграмм определенные свойства могут быть недоступны. Взгляните на группы Оси и Фон вкладки Макет – кнопки, расположенные в этих группах, неактивны при работе с круговой диаграммой.
Чтобы посмотреть, какие свойства диаграммы изменяются с помощью кнопок, находящихся в группах Оси и Фон, создайте какую-либо таблицу и добавьте на лист гистограмму на основе данных этой таблицы. Вы можете воспользоваться таблицей и гистограммой, которые мы создавали в одном из предыдущих примеров.
1. Перейдите на вкладку Макет.
2. Нажмите кнопку Сетка, расположенную в группе Оси.
3. В появившемся списке выполните команду Горизонтальные линии сетки по основной оси -> Показывать основные и промежуточные линии сетки. За столбиками гистограммы появятся дополнительные линии, позволяющие более точно оценить высоту столбиков (рис. 8.19).

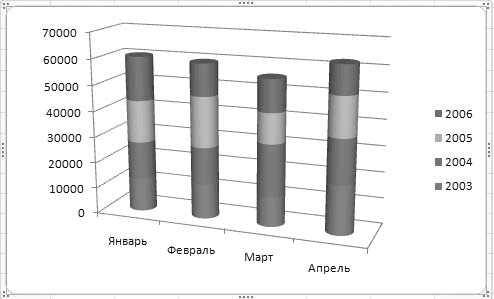

Рис. 8.19. Линии позади гистограммы позволяют более точно оценить высоту столбиков
4. Нажмите кнопку Оси и в появившемся списке выполните команду Основная горизонтальная ось -> Справа налево. Гистограмма будет отражена по горизонтали, при этом шкала вертикальной оси окажется справа, а столбики, отражающие данные таблицы, расположатся справа налево.
Поэкспериментируйте с остальными командами, доступными при нажатии кнопок Оси и Сетка, чтобы посмотреть, на какие свойства гистограммы они влияют.
