F4U Corsair

Внешне F2G сильно отличался от обычного F4U – он имел удлинённый капот, четырехлопастный винт, другую выхлопную систему, каплеобразный фонарь кабины и более высокий киль для улучшения устойчивости и управляемости. Вооружение F2G в неизменном виде перекочевало с F4U-1D/ FG-1D и состояло из шести 12,7-мм пулемётов, восьми пусковых устройств для неуправляемых ракет и двух узлов подвески для бомб или топливных баков. Оборудование кабины F2G было аналогично применявшемуся на F4U-4.

F4U-4

Воут выпустила 2357 истребителей семейства F4U-4, включая модификации F4U-4B, F4U-4N, F4U-4P. Гудьир должна была выпускать этот самолёт под обозначением FG-4, но фактически успела построить только два самолета – по окончании войны заказ был аннулирован, а обе машины пустили на слом.

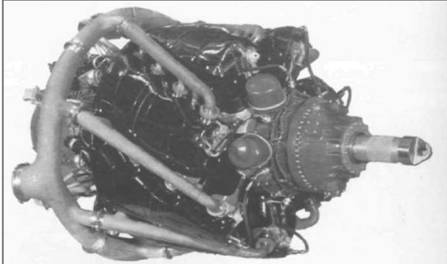

Первый полёт F4U состоялся 20 сентября 1944 года, а уже в октябре Флот принял новый истребитель на вооружение. Впервые F4U-4 вступили в бой в апреле 1945 года в составе авиации Корпуса Морской пехоты. Первоначально самолёты оснащались мотором Пратт Уитни R-2800-18W, но позже Воут стала устанавливать на них более мощный R-2800-42W. «Корсар» F4U-4 имел максимальную скорость 724 км/час, крейсерскую 346 км/час, скороподъёмность составляла 20 м/с, а потолок – 12649 м. С двумя подвесными топливными баками общей ёмкостью 2210 литров дальность полёта F4U-4 достигала 1609 км.

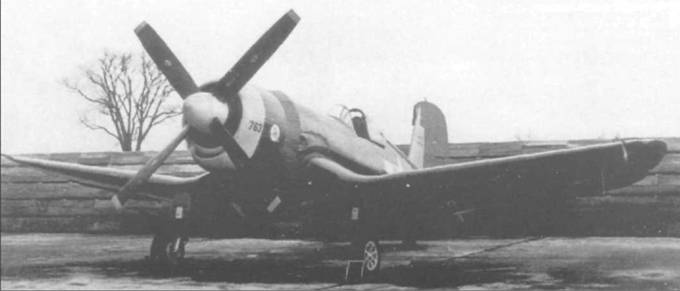

F4U-4XA (BuNo 49763) был одним us прототипов F4U-4, переделанном из планера F4U-1A. Этот «Корсар» имел массивный кок винта, но, поскольку он не давал никакого выигрыша в летных характеристиках, на серийных истребителях его не устанавливали.

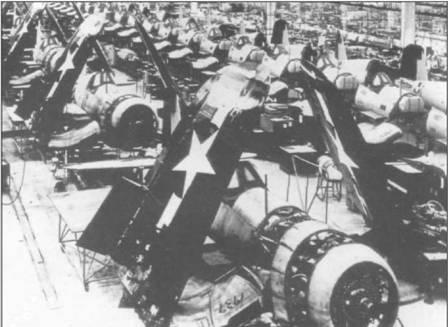

Сборочная линия на заводе Воут в Стратфорде, заполненная «Корсарами» в августе 1945 года. На этот период приходится пик производства F4U-4 для американского Флота и КМП. Эта модификация «Корсара» поступила в подразделения в апреле 1945 года и по своим характеристикам значительно превосходила ранние модели.

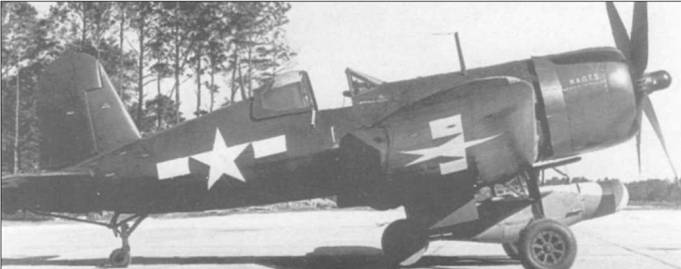

F4U-4 (BuNo 80779) в октябре 1946 года использовался для испытаний ракеты ВАТ и хотя тесты прошли успешно, ракета никогда не поступала на вооружение.

Внешним отличием F4U-4 от своего предшественника F4U-1 был четырехлопастный пропеллер Гамильтон Стандарт диаметром 4,1 ми воздухозаборник под капотом. Вооружение на F4U-4 не претерпело существенных изменений – всё те же шесть 12,7-мм пулемётов в крыле, пусковые устройства для ракет и узлы подвески для бомб или топливных баков. В номенклатуру вооружения включили только 298-мм неуправляемые ракеты «Тайми Тим». Воут построила 2050 F4U-4.

Вооружение F4U-4B было аналогично использовавшемуся на F4U-1C и состояло из четырех крыльевых пушек калибром 20 мм. F4U-4B появились слишком поздно, чтобы принять участие во Второй Мировой войне, но они интенсивно использовались в Корее в качестве штурмовиков. В общей сложности было построено 297 самолётов этой модификации. Одному из F4U-4B, пилотируемому капитаном Джесси Фолмаром из VMF-312, удалось сбить в Корее советский МиГ-15.

Ночной истребитель F4U-4N был построен в единственном экземпляре. Этот самолёт (BuNo 97361) был оснащён радаром AN/APS-6, антенна которого размещалась в обтекателе под правым крылом, как на F4U-2.

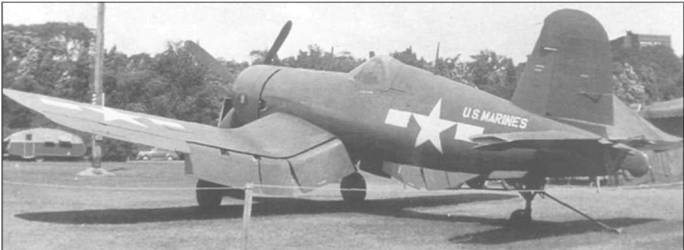

F4U-4 (BuNo 81701), сфотографированный на стоянке в Филадельфии в 1945 году, входил в состав VMF-122 и носил имя GRAVEL GERTIE на правой стороне капота, там же эмблемы эскадрильи.

F4U-1/FG-1/F3A

F4U-4 нижний воздухозаборник

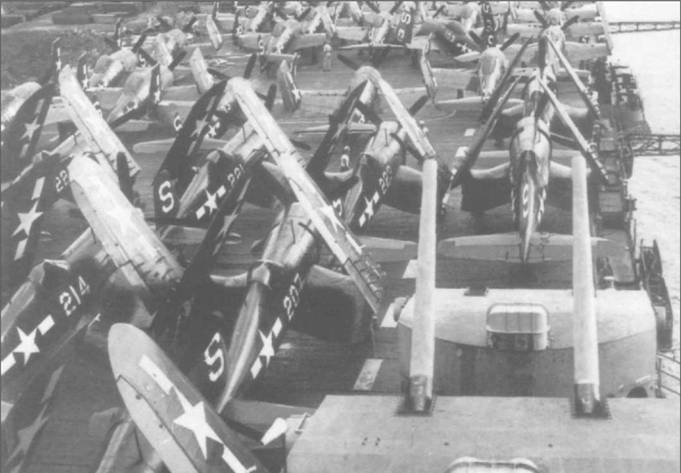

F4U-4 из VF-52 делят палубу авианосца «Хорнет» с «Биркэтами» F8F-1 из VF-51, 24 октября 1945 года. В последние месяцы войны CV-12 получила в качестве обозначения литеру «S». И «Корсары», и «Биркэты» окрашены в Glossy Sea Blue с номерами белого цвета.

F4U-4 (BuNo 82025) из эскадрильи КМП VMF-323 Death Rattlers, в 1946 году базировавшейся в Эль Topo, Калифорния, был целиком окрашен в Glossy Sea Blue с номерами желтого цвета.

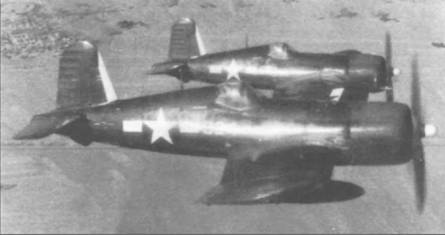

Пара F4U-4 из VMF-211 летят над Северным Китаем в конце войны. На переднем плане «Корсар» BuNo 81924. Втулки винтов и передние кромки килей самолетов окрашены в желтый цвет.

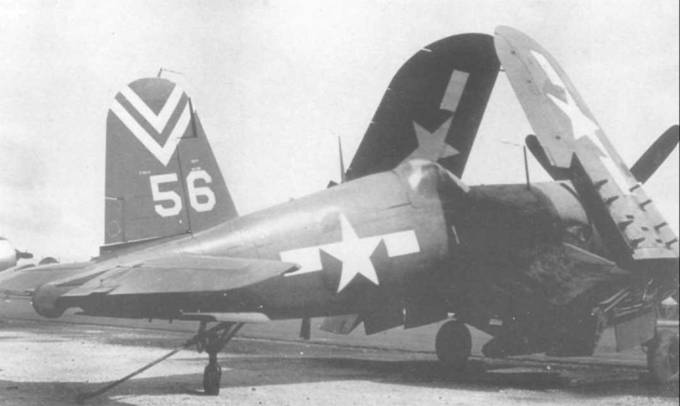

Этот «Корсар» F4U-4, бортовой номер 56, с двумя перевернутыми шевронами белого цвета на руле направления, входил в состав AIRРАС Pool. Он был сфотографирован в сентябре 1945 года на аэродроме Ороте Пойнт, Гуам.

Последним вариантом в ряду F4U-4 был фоторазведчик «Корсар» F4U-4P, имевший камеру в хвостовой части фюзеляжа. Отличительной чертой этой машины был небольшой обтекатель с камерой по левому борту со сдвижной крышкой, прикрывавшей объектив. Воут выпустила девять разведчиков F4U-4P.

«Корсары» F4U-4 состояли на вооружении Флота и Морской пехоты США, а также ВВС Гондураса и Сальвадора. Большинство F4U-4 закончили свою службу в резервных частях Флота и Морской пехоты и были сняты с вооружения в конце 1956 – начале 1957 годов. Некоторое количество F4U-4 и по сей день остается в лётном состоянии и регулярно принимает участие в различных авиашоу.

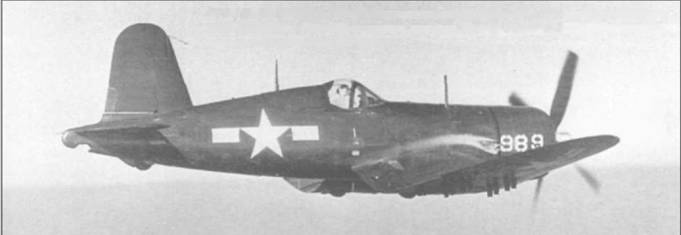

F4U-4 (BuNo 80989) из AES-12 летит высоко над Вирджинией, неподалеку от аэродрома КМП Куантико. F4U-4 был оснащен мотором Пратт Уитни R-2800-18W и развивал максимальную скорость 667 км/час.

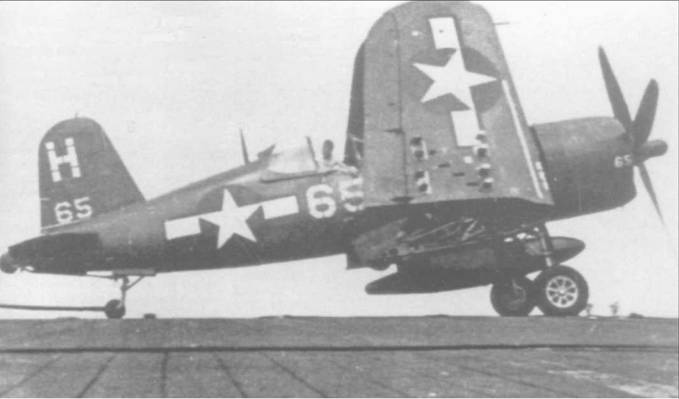

F4U-4, бортовой номер 65, из VBF-94 в августе 1945 года нес на руле литеру «Н» белого цвета. Эта литера указывала, что «Корсар» был приписан к авианосцу «Лексингтон». Сразу после приземлении самолета к хвостовому колесу присоединялась буксировочная штанга.

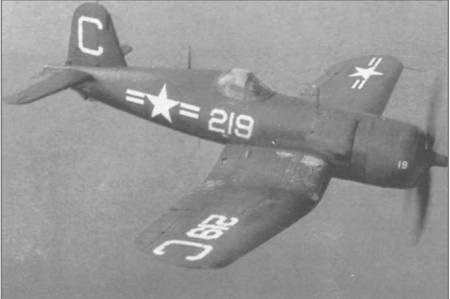

F4U-4, бортовой номер 219, из VF-6B с белыми опознавательными знаками поверх выцветшего камуфляжа цвета Glossy Sea Blue. В марте 1948 года этот истребитель действовал с борта авианосца «Корал Си». F4U-4 использовался летчиками Флота и КМП во Второй Мировой войне и во время Корейской войны.

В полете над Техасом F4U-4 (BuNo 96942) из VF-ATU-1 (Fighter-Advanced Training Unit – One), базировавшейся в 1949 году на аэродроме Кабанисс Филд.

F4U-4 из AES-12 несет обозначения нетипичного вида – бортовой номер 39 и код «ЕА» на капоте, начало 1947 года. Такой способ нанесения обозначений был характерен для самолетов базировавшихся на авиабазе КМП Куантико, Вирджиния.
