2.2.2 Результат проведения натурных испытаний анкеров оформляют в виде протокола.

2.3 Разметка строительного основания и монтаж кронштейнов

2.3.1 Перед разметкой строительного основания и монтажом кронштейнов здание разбивают на захватки. Величину захваток определяют с учетом проектной документации, размеров фасадов здания, количества монтажников в бригаде, оснащения строительной организации оборудованием и оснасткой, условий комплектации строительства материалами и изделиями.

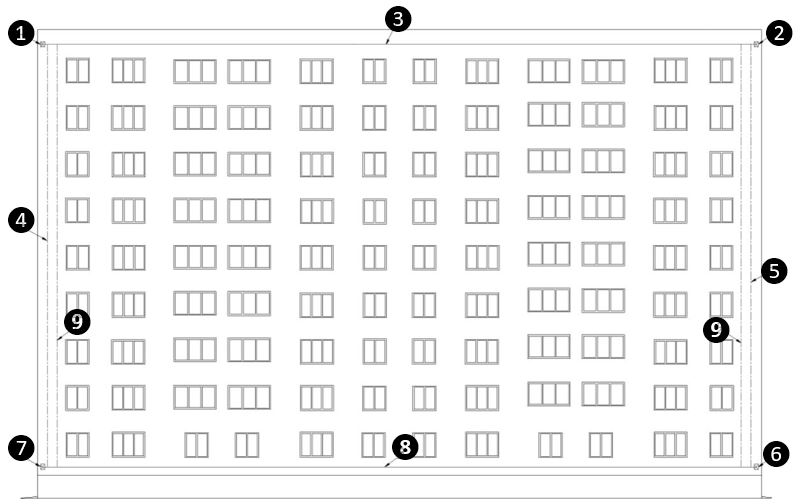

1 – первый кронштейн; 2 – второй кронштейн;

3 – натянутая леска с последующей установкой кронштейнов;

4 – установка первого отвеса; 5 – установка второго отвеса;

6 – установка третьего кронштейна; 7 – установка четвертого кронштейна;

8 – натянутая леска с последующей установкой кронштейнов;

9 – натянутая леска для установки кронштейнов и вертикального профиля в соответствии с проектом

Рисунок 5.1.17.1 – Схема разметки фасада

2.3.2 Разметку строительного основания следует выполнять в соответствии со схемой, приведенной на рисунке 5.1.17.1, в такой последовательности:

определяют крайнюю верхнюю точку установки кронштейна, используя рулетку и уровень;

с помощью гидроуровня и рулетки находят другую верхнюю точку на фасаде;

устанавливают кронштейны на крайних верхних точках и, используя леску, натягивают ее между этими кронштейнами;

устанавливают кронштейны верхнего пояса по леске с шагом, указанным в проекте;

используя отвес, рулетку и гидроуровень, определяют крайние нижние точки установки кронштейнов;

устанавливают кронштейны на крайних нижних точках и, используя леску, натягивают ее между этими кронштейнами;

устанавливают кронштейны нижнего пояса по леске с шагом, указанным в проекте;

используя уровень, рулетку и отвес, проводят разметку установки кронштейнов между крайними верхними и нижними поясами кронштейнов согласно схеме монтажа НФС;

проводят установку кронштейнов по вынесенным точкам и натянутым лескам.

2.3.3 Контроль операций проводят по таблице 5.1.17.3. Отклонения от проектного положения разбивочных осей – по таблице 5.1.17.4.

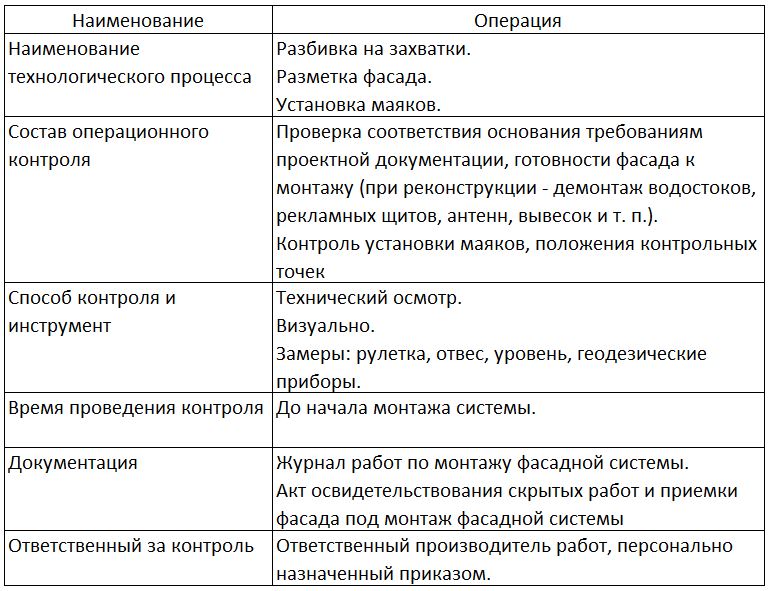

Таблица 5.1.17.3

Состав операционного контроля этапа работ

Таблица 5.1.17.4

Контроль этапа работ

2.3.4 Бурение отверстий выполняют после разметки фасада:

в прочных полнотелых строительных основаниях (монолитный бетон, бетонные блоки, полнотелый силикатный или керамический кирпич) -с ударно-вращательным воздействием бура;

в пустотелых, щелевых, пористых строительных основаниях (пустотелый кирпич, пустотелые блоки, ячеистый бетон) – без ударного воздействия сверла;

диаметр бура – в соответствии с положениями технической документации предприятия-изготовителя.

Примечание:

Даже незначительное увеличение диаметра отверстия от расчетного под дюбель может привести к проворачиванию дюбеля и слабому креплению с его помощью. Уменьшенное отверстие под дюбель может привести к растрескиванию материала строительного основания (стены) при вворачивании в дюбель распорного элемента.
