Меры по защите утеплителя от климатических воздействий в период монтажа системы, выбор типа и марки теплоизоляционных плит, защитного материала, а также крепежных изделий с различной стойкостью к ультрафиолету осуществляют с учетом прогнозируемого интервала времени между установкой утеплителя и монтажом облицовки.

Рекомендуется применение защитного материала при задержке монтажа облицовки НФС на срок более 30 суток после установки теплоизоляционного слоя.

5.1.14. Правила проектирования коррозионной защиты навесных фасадных вентилируемых систем

Общие положения

При проектировании защиты от коррозии металлических каркасов НФС, элементов крепления, облицовок необходимо учитывать условия воздействия окружающей среды по ГОСТ ISO 9223, ГОСТ 16350 и СП 28.13330, размещение конструкций по ГОСТ 15150.

Классификация условий эксплуатации конструкции НФС в зависимости от размещения, наличия теплоизоляции, типа и степени агрессивности атмосферы, адаптированная для климатических районов Российской Федерации, приведена в ГОСТ Р 70071 2022 (таблица 1).

При проектировании конструкций НФС из разнородных материалов необходимо предусмотреть меры по предотвращению контактной коррозии согласно ГОСТ Р 70071 2022 (пункт 5.5).

Каркасы и элементы крепления НФС В качестве материалов каркасов НФС и деталей крепления облицовки используют: коррозионностойкие стали (ГОСТ 5632, ГОСТ 5582, ГОСТ 4543), углеродистые стали (ГОСТ 9045, ГОСТ 14918) и алюминиевые сплавы (ГОСТ 22233, ГОСТ 4784).

При проектировании защиты от коррозии каркасов не обходимо учитывать требования таблицы 5.1.14.1, где указаны наиболее распространенные материалы, применяемые для изготовления элементов НФС и деталей крепления облицовки.

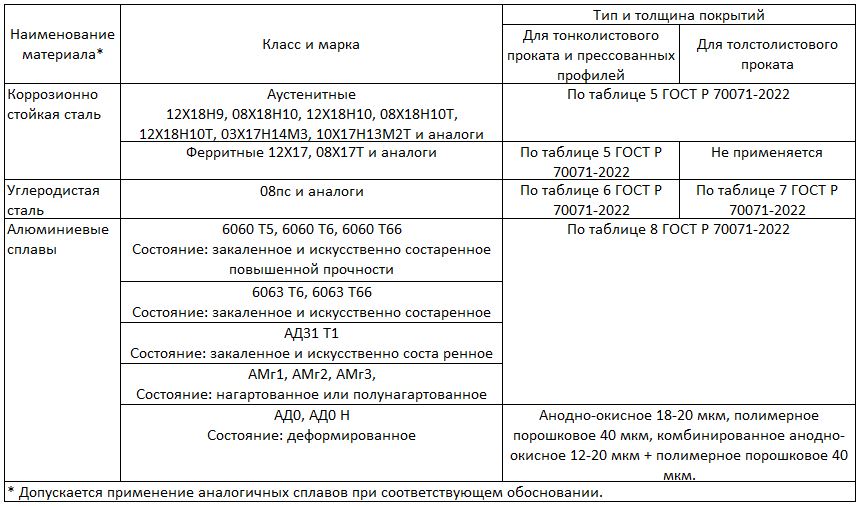

Таблица 5.1.14.1

Облицовки НФС

В качестве материалов для изготовления металлических панелей, элементов облицовки и наружных листов металлокомпозитных панелей применяют: коррозионностойкие стали (ГОСТ 4543, ГОСТ 5632, ГОСТ 5582, ГОСТ 5949), углеродистые стали (ГОСТ 9045, ГОСТ 14918, ГОСТ 34180), алюминиевые сплавы (ГОСТ 4784), медь и медные сплавы (ГОСТ 859), цинк титан (ГОСТ Р 58953).

Защитные покрытия облицовок из алюминиевых сплавов, сплавов цинк титан и оцинкованных углеродистых сталей должны соответствовать требованиям СП 28.13330 (группы I IV), ГОСТ 9.401 2018 (приложение А), ГОСТ 9.072, ГОСТ 9.104, ГОСТ 9.301, ГОСТ 9.410, ГОСТ 34180.

Перечень материалов элементов облицовки и защитных покрытий указан в таблице 5.1.14.2.

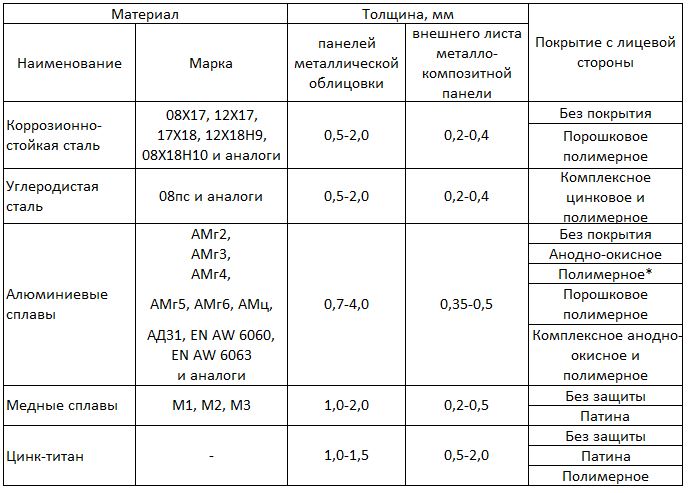

Таблица 5.1.14.2

Материалы облицовок и внешних листов металлокомпозитных панелей

Требования к защите от коррозии для облицовок из металлических материалов приведены в СП 28.13330, сроки службы облицовок по ГОСТ Р 70573 2022 (таблицы 4.6).

Элементы крепления

Применяемые в НФС элементы крепления (болты, самонарезающие винты, вытяжные заклепки, анкеры) предназначены для соединения между собой элементов несущей конструкции, элементов креплений облицовки, облицовок, крепления кронштейнов с основанием.

Материалы элементов крепления должны соответствовать ГОСТ ISO 3506 1, ГОСТ ISO 3506 2, ГОСТ ISO 898 1, ГОСТ ISO 898 2, ГОСТ ISO 10684, ГОСТ Р 9.316, ГОСТ 4784, ГОСТ Р ИСО 15977 и требованиям проектной и конструкторской документации.

Материалы элементов крепления НФС приведены в таблице 5.1.14.3.

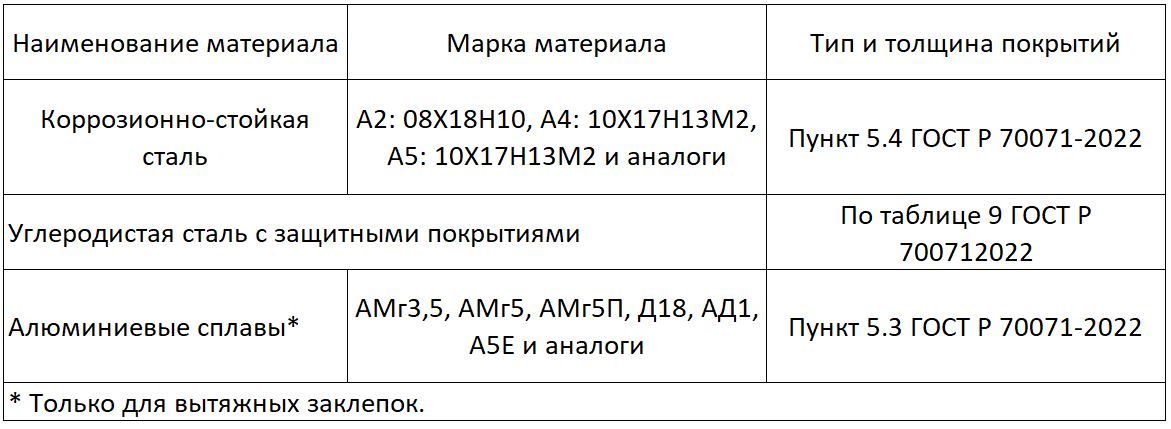

Таблица 5.1.14.3

5.1.15. Информационное моделирование при проектировании НФС

Информационное моделирование зданий (BIM Building Information Modeling) при разработке рабочей документации НФС позволяет получать монтажные схемы, узлы и спецификации на основе предварительно созданных 3D моделей. Основная часть технологии информационного моделирования проекта 3D модель, собранная из отдельных компонентов: облицовки, каркаса и теплоизоляционного слоя.

До начала проектирования разрабатывают и согласовывают с застройщиком (техническим заказчиком) план реализации технологии информационного моделирования проекта (ВЕР BIM Execution Plan), содержащий следующую информацию:

основная информация о проекте;

координаты общей площадки;

требования к программному обеспечению;

правила наименования файлов;

описание характеристик уровня проработки технологии информационного моделирования модели (LOD);

описание к информационной наполненности модели и компонентов (LOI);

требования к технологии информационного моделирования модели и документации;

организация работы в среде общих данных.

Требования к созданию технологии информационного моделирования модели

Модель создается на основе шаблона проекта проектной организации.

При создании модели и компонентов модели используются только параметры из файла общих параметров.

Файл модели содержит только элементы модели, относящиеся к проекту, сопутствующие файлы, такие как архитектурные решения, железобетонные конструкции, разделы светопрозрачных конструкций и др. подгружаются внешними ссылками.

При моделировании используются компоненты из библиотеки компонентов. Новые компоненты создаются согласно стандарту организации и ВЕР. Необходимо выбирать наиболее простые инструменты создания компонентов.

Все компоненты модели создаются в масштабе 1:1.

Облицовка фасада моделируется согласно ВЕР, с применением наиболее удобных и простых инструментов. Предварительно необходимо создание опорных плоскостей и вспомогательных линий контура фасада с привязкой к осям.

При многослойном утеплении стен слои моделируются отдельно.

Моделируют НФС отдельными компонентами. Для удобства моделирования рекомендуется создавать именные сборные динамические семейства.

Облицовка фасада, теплоизоляционный слой и каркас НФС моделируют с разделением на этажи.
