Фейнмановские лекции по физике. 3. Излучение. Волны. Кванты

Теперь мы могли бы перейти к сферическому зеркалу. Но если вникнуть в смысл сказанного нами ранее, то вполне можно разобрать этот вопрос самостоятельно. Поэтому пусть читатель сам выведет формулы для сферического зеркала, но для этого полезно принять следующие условия:

1) расстояние до объекта s положительно, если точка О расположена слева от поверхности;

2) расстояние до изображения s' положительно, если точка О' расположена справа от поверхности;

3) радиус кривизны поверхности положителен, если центр находится справа от поверхности.

Например, на фиг. 27.2 s, s' и R положительны; на фиг. 27.3 s и R положительны, a s' отрицательна. Для вогнутой поверх­ности наша формула (27.3) остается справедливой, если считать R отрицательной величиной.

Пользуясь приведенными условиями, можно вывести соответ­ствующую формулу и для зеркала, положив в (27.3) n=-1 (как если бы среда за зеркалом имела показатель преломления -1), и тогда получится правильный результат!

Мы вывели формулу (27.3) простым и элегантным способом, исходя из принципа наименьшего времени; ту же формулу мож­но, конечно, получить с помощью закона Снелла, если учесть, что углы малы и заменить синусы самими углами.

§ 3. Фокусное расстояние линзы

Рассмотрим теперь другой случай, имеющий большое прак­тическое значение. Большинство линз, которыми мы пользуемся, имеет не одну, а две поверхности раздела. К чему это приводит? Пусть имеется стеклянная линза, ограниченная поверхностями с разной кривизной (фиг. 27.5). Рассмотрим задачу о фокусироваиии пучка света из точки О в точку О'. Как это сделать? Сначала используем формулу (27.3) для первой поверхности, забыв о второй поверхности. Это позволит нам установить, что испускаемый в точке О свет будет казаться сходящимся или расходящим­ся (в зависимости от знака фокусного расстояния) из некоторой другой точки, скажем О'. Решим теперь вторую часть задачи. Имеется другая поверхность между стеклом и воздухом, и лучи подходят к ней, сходясь к точке О'. Где они сойдутся на самом деле? Снова воспользуемся той же формулой! Находим, что они сойдутся к точке О". Таким образом можно пройти, если необ­ходимо, через 75 поверхностей, последовательно применяя одну и ту же формулу и переходя от одной поверхности к другой!

Имеются еще более сложные формулы, которые могут нам по­мочь в тех редких случаях нашей жизни, когда нам почему-то нужно проследить путь света через пять поверхностей. Однако если уж это необходимо, то лучше последовательно перебрать пять поверхностей, чем запоминать кучу формул, ведь может случиться, что нам вообще не придется возиться с поверхнос­тями!

Во всяком случае, принцип расчета таков: при переходе через одну поверхность мы находим новое положение, новую точку фокуса и рассматриваем ее как источник для следующей поверхности и т. д.

Фиг. 27.5. Построение изобра­жения, даваемого двусторонней линзой.

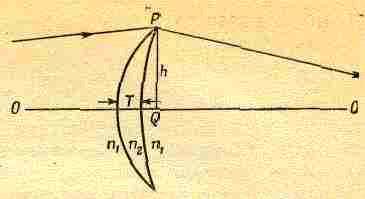

Фиг. 27.6. Тонкая линза с двумя положительными радиусами кри­визны.

Часто в системах бывает несколько сортов стекла с разными показателями n₁, n₂, ...; поэтому для конкрет­ного решения задачи нам нужно обобщить формулу (27.3) на случай двух разных показателей n₁ и n₂. Нетрудно показать, что обобщенное уравнение (27.3) имеет вид

(27.7)

Особенно прост случай, когда поверхности близки друг к другу и ошибками

из-за конечной толщины можно пренебречь. Рассмотрим линзу, изображенную на фиг. 27.6, и поставим такой вопрос: каким условиям должна удовлетворять линза, чтобы пучок из О фокусировался в О'? Пусть свет проходит точно через край линзы в точке Р. Тогда (пренебрегая временно толщиной линзы Т с показателем преломления n₂) излишек времени на пути ОРО' будет равен (n₁/i²/2s)+(n₁h²/2s'). Чтобы уравнять время на пути ОРО' и время на прямолинейном пути, линза должна обладать в центре такой толщиной Т, чтобы она задер­живала свет на нужное время. Поэтому толщина линзы Т долж­на удовлетворять соотношению:

(27.8)

Можно еще выразить Т через радиусы обеих поверхностей R_I и R₂. Учитывая условие 3 (приведенное на стр. 27), мы на­ходим для случая R₁<R₂ (выпуклая линза)

(27.9)

Отсюда получаем окончательно

(27.10)

Отметим, что, как и раньше, когда одна точка находится на бес­конечности, другая будет расположена на расстоянии, которое

мы называем фокусным расстоянием f. Величина f определяется равенством

(27.11)

где n=n₂/n₁

В противоположном случае, когда s стремится к бесконеч­ности, s' оказывается на фокусном расстоянии /'. Для нашей линзы фокусные расстояния совпадают. (Здесь мы встречаемся еще с одним частным случаем общего правила, по которому отношение фокусных расстояний равно отношению показателей преломления тех двух сред, где лучи фокусируются. Для нашей оптической системы оба показателя одинаковы, а поэтому фокусные расстояния равны.)

Забудем на время формулу для фокусного расстояния. Если вы купили линзу с неизвестными радиусами кривизны и каким-то показателем преломления, то фокусное расстояние можно просто измерить, собирая в фокус лучи, идущие от удаленного источника. Зная f, удобнее переписать нашу формулу сразу в терминах фокусного расстояния:

(27.12)

Давайте посмотрим теперь, как работает эта формула, и что из нее получается в разных случаях. Во-первых, если одно из расстояний s и s' бесконечно, другое равно f. Это условие озна­чает, что параллельный пучок света фокусируется на расстоянии / и может использоваться на практике для определения f. Инте­ресно также, что обе точки движутся в одну сторону. Если одна идет направо, то и вторая движется в ту же сторону. И наконец, если s и s' одинаковы, то каждое из них равно 2f.

§ 4. Увеличение

До сих пор мы рассматривали процесс фокусировки только для точек, лежащих на оси. Построим теперь изображение объектов, несколько смещенных в сторону от оси; это поможет нам понять явление увеличения. Если с помощью линзы сфокусировать свет от небольшой нити на экран, то мы увидим изображение той же нити, только несколько большего или мень­шего размера по сравнению с настоящей. Отсюда мы заключаем, что свет попадает в фокус от каждой точки нити. Чтобы получше в этом разобраться, рассмотрим линзу, схематически изображенную на фиг. 27.7. Нам известно, следующее:

1) каждый луч, параллельный оси, фокусируется по другую сторону линзы в точке, называемой фокусом и располо­женной на расстоянии f от линзы;

2) каждый луч, приходящий из фокуса по одну сторону лин­зы, выходит с другой стороны параллельно оси.

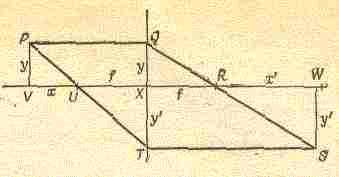

Фиг. 27.7. Геометрическое по­строение изображения от тонкой линзы.

С помощью только этих фактов мы докажем формулу (27.12) геометрическим путем. Пусть объект находится на расстоянии x от фокуса и его высота есть у. Мы знаем, что луч PQ отклоняет­ся и пройдет через фокус R по другую сторону линзы. Если свет от точки Р фокусируется линзой, достаточно определить путь еще одного луча, и тогда фокус будет расположен в точке пере­сечения двух лучей. Нужно только умело выбрать направление второго луча. Вспомним, что параллельный луч проходит через фокус, и наоборот: луч, проходящий через фокус, выходит па­раллельно оси! Поэтому проведем луч РТ через U. (Правда, фокусируемые лучи могут быть гораздо тоньше, чем начерченные нами, но их труднее изобразить, поэтому оставим нашу прежнюю схему.) Поскольку луч параллелен оси, проведем TS параллель­но XW. Пересечение S и есть искомая точка. Отсюда мы полу­чаем нужную высоту и правильное расстояние. Обозначим вы­соту через y', а расстояние до фокуса через x'. Теперь можно вы­вести формулу для линзы. Из подобных треугольников PVU и TXU находим
