Фейнмановские лекции по физике. 7. Физика сплошных сред

В любых случаях, когда числа Рейнольдса одинаковы, по­ток при выборе надлежащего масштаба х', у', z' и t' будет «выглядеть» одинаково. Это очень важное утверждение, ибо оно означает, что мы можем определить поведение потока воз­духа при обтекании крыла самолета, не строя самого самолета и не испытывая его. Вместо этого мы можем сделать модель и провести измерения, используя скорость, которая дает то же самое число Рейнольдса. Именно этот принцип позволяет нам применять результаты измерений над маленькой моделью самолета в аэродинамической трубе или результаты, получен­ные с моделью корабля, к настоящим объектам. Напомню, однако, что это можно делать только при условии, что сжимае­мостью жидкости можно пренебречь. В противном случае войдет новая величина — скорость звука. При этом различ­ные модели будут действительно соответствовать друг другу только тогда, когда отношение V к скорости звука тоже приблизительно одинаково. Отношение скорости V к скорости звука называется числом Маха. Таким образом, для скоростей, близких к скорости звука или больших, поток в двух задачах будет выглядеть одинаково, если и число Маха и число Рейнольдса в обеих ситуациях одинаковы.

§ 4. Обтекание кругового цилиндра

Вернемся теперь обратно к задаче об обтекании цилиндра медленным (почти несжимаемым) потоком. Я дам вам качест­венное описание потока реальной жидкости. О таком потоке нам необходимо знать множество вещей. Например, какая увлекающая сила действует на цилиндр? Сила, увлекающая цилиндр, показана на фиг. 41.4 как функция величины

, ко­торая пропорциональна скорости V, если все остальное фиксировано.

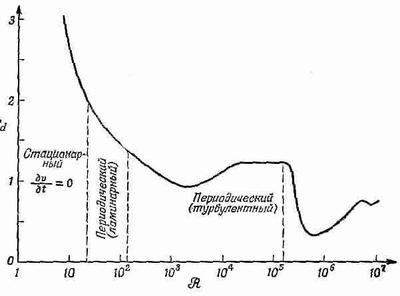

Фиг. 41.4. Коэффициент увлечения С _d кругового цилиндра как функция числа Рейнольдса.

Фактически на рисунке отложен коэффициент увлече­ния С_d — безразмерное число, равное отношению силы к ¹/₂rV²Dl (d — диаметр, l —длина цилиндра, а r —плотность жидкости):

Коэффициент увлечения изменяется довольно сложным обра­зом, как бы намекая нам на то, что в потоке происходит нечто интересное и сложное. Свойства потока полезно описывать для различных областей изменения числа Рейнольдса. Прежде всего, когда число Рейнольдса очень мало, поток вполне ста­ционарен, скорость в любой точке потока постоянна и он плавно обтекает цилиндр. Однако распределение линий потока не похоже на их распределение в потенциальном потоке. Они описывают решение несколь­ко другого уравнения. Когда скорость очень мала или, что эквивалентно, вязкость очень ве­лика, так что вещество по своей консистенции напоминает мед, можно отбросить инерционные члены и описать поток уравнением

Это уравнение впервые было решено Стоксом. Он также решил задачу для сферы. Когда маленькая сфера движется при малых числах Рейнольдса, то к ней приложена сила, равная 6phaV, где а — радиус сферы, a V — его скорость.

Это очень полезная формула: она говорит нам о скорости, с которой мельчайшие частички, которые приближенно можно считать шариками, движутся в жидкости под действием данной силы, как, например, в центрифуге, или при осаждении, или, наконец, в процессе диффузии. В области малых чисел Рей­нольдса, т. е. при

<1, линии v вокруг цилиндра имеют такой вид, как на фиг. 41.5.

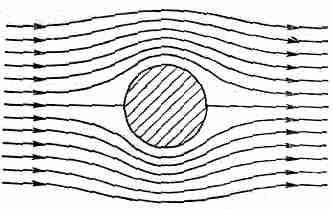

Фиг. 41.5. Вязкий поток вблизи цилиндра (малая вязкость).

Если теперь мы увеличим скорость потока, так что число Рейнольдса станет несколько больше единицы, то увидим, что поток изменится.

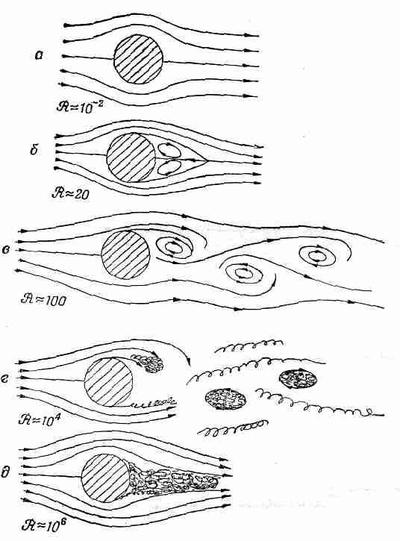

Фиг. 41.6. Поток, обтекающий цилиндр, при различных числах Рейнольдса.

Как показано на фиг. 41.6, б, за сферой воз­никнут вихри. До сих пор неясно, существовали ли вихри и при малых числах Рейнольдса или же они возникли неожиданно при некотором определенном числе? Обычно считали, что циркуляция нарастает постепенно. Однако теперь думают, что скорее она проявляется неожиданно и возрастает с увеличе­нием

. Во всяком случае, поток в районе от

=10 до

=30 меняет свой характер. За цилиндром образуется пара вихрей.

Когда число Рейнольдса проходит через значения в районе 40, поток снова меняется. Характер движения претерпевает не­ожиданное и резкое изменение. Один из вихрей за цилиндром становится настолько длинным, что он отрывается и плывет вниз по течению вместе с жидкостью. При этом жидкость за цилиндром снова закручивается и возникает новый вихрь. Эти вихри поочередно отслаиваются то с одной, то с другой стороны, так что в какой-то момент поток выглядит приблизи­тельно так, как показано на фиг. 41.6, в. Такой поток вихрей называется вихревой цепочкой Кармана. Она всегда появляется для чисел Рейнольдса

>40. Фотография такого потока пока­зана на фиг. 41.7.

Фиг. 41.7. Фотография цепочки вихрей в потоке за цилиндром.

Разница в режиме между двумя потоками, изображенными на фиг. 41.6, а, б или в, очень велика. На фиг. 41.6, а и б скорость постоянна, тогда как на фиг. 41,6, в скорость в любой точке изменяется со временем. Выше

=40 стационар­ное решение отсутствует; граница перехода отмечена на фиг. 41.4 пунктирной линией. Для таких более высоких чисел поток изменяется со временем некоторым регулярным периодическим образом. Создаются вихри.

Можно представить себе физическую причину возникновения этих вихрей. Мы знаем, что на поверхности цилиндра скорость жидкости должна быть равна нулю, но при удалении от поверх­ности скорость быстро возрастает. Это большое местное изменение скорости жидкости и создает вихри. Когда скорость основного потока достаточно мала, у вихрей хватает времени, чтобы продиффундировать из тонкого слоя вблизи поверхности твердого тела, где они создаются, и «расплыться» на большую область. Эта физическая картина должна подготовить нас к сле­дующему изменению природы потока, когда скорость основ­ного потока или число

увеличивается еще больше.

По мере возрастания скорости у вихря остается все меньше и меньше времени, чтобы «расплываться» на большую область жидкости. К тому моменту, когда число Рейнольдса достигнет нескольких тысяч, вихри начинают заполнять тонкую ленту (фиг. 41.6, г). В таком слое поток хаотичен и нерегулярен. Такая область называется пограничным слоем, и этот нерегуляр­ный поток с увеличением

пробивает себе путь все дальше и дальше вниз по течению. В области турбулентности скорости очень нерегулярны и «беспорядочны», вдобавок поток больше не двумерный — он крутится во всех трех измерениях. Кроме того, на турбулентное движение налагается еще регулярное переменное движение.

При дальнейшем увеличении числа Рейнольдса область турбулентности пробирается вперед, пока при потоке с

, превышающим 10⁵, не достигнет места, где линии тока огибают цилиндр. При этом поток будет похож на то, что показано на фиг. 41.6, д, и мы получаем так называемый «турбулентный след». Кроме того, происходят еще коренные изменения в силе увлечения — она, как видно из фиг. 41.4, сильно падает. При таких скоростях увлекающая сила с возрастанием скорости действительно уменьшается. По-видимому, здесь про­является некоторое стремление к периодичности.
